2.1. Empleo del penetrómetro para madera

El penetrómetro para madera, conocido por su marca comercial Pilodyn, consiste en una aguja de acero de 2,5 mm de diámetro y 60,2 mm de longitud, que se dispara en la madera con una energía constante y, a partir de la penetración de la misma, se puede estimar su densidad o el grado de alteración que presenta (7). Fue diseñado en Suiza a fin de determinar el grado de pudrición en postes telefónicos (8), (9). La penetración de la aguja es inversamente proporcional a la densidad o estado de conservación de la madera, teniendo importancia su contenido de humedad, puesto que su mayor o menor contenido afecta a las propiedades físicas del material. La desventaja del método es que solamente se pueden medir características superficiales del material, hasta 40 mm de profundidad.

El modelo utilizado es el Pilodyn 6J (Figura 1), que detecta la consistencia de la madera, dando valores «normales» de penetración de la aguja entre 9 y 12 mm, pudiendo llegar a 13, dependiendo de las especies, mientras que si este valor aumenta podría indicar que se ha detectado un estado de pudrición o algún otro tipo de alteración. Los datos técnicos del instrumento son los siguientes: Energía de impacto: 6 J (Nm), Profundidad de penetración: 0-40 mm, Varilla percutora: 2,5 mm de diámetro, Dimensiones del equipo: cuerpo 270 mm de longitud (con aguja en extensión 320 mm) y 50 mm de diámetro. Según se aprecia en estos datos y en la imagen superior, se trata de un instrumento fácilmente transportable que ofrece ese aspecto como una de sus principales ventajas. Es, por lo tanto, un instrumento ligero que puede evaluar las cualidades de la madera en capas superficiales y que según el tipo de diagnóstico que se pretenda realizar puede dar resultados cuantificables de la calidad de la madera en un área determinada (Local Test Method, LTM) así como de su estado de conservación.

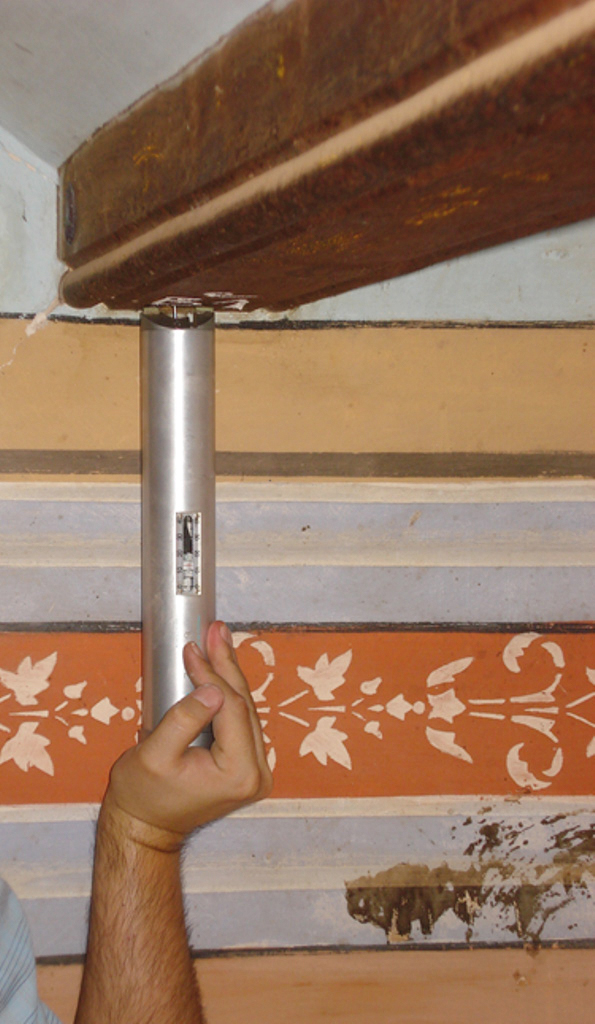

Figura 1  Empleo del penetrómetro Pilodyn 6J.

Los datos que se obtienen hay que correlacionarlos con los que aportan otros SDT y NDT como el resistógrafo, arranque de tornillos o los ultrasonidos, o bien con resultados de ensayos realizados con métodos destructivos. En el caso de no contar con datos específicos para la especie de madera empleada en el edificio, se puede trabajar con los resultados de manera comparativa.

El penetrómetro para madera se emplea desde hace varias décadas tanto en la evaluación de árboles en pie como en el diagnóstico de la madera en servicio.

Las primeras investigaciones realizadas con este instrumento estaban destinadas a establecer un método rápido para la determinación de la densidad de la madera de árboles en pie de Pinus taeda que se recogen en el artículo de Taylor (9), basados a su vez en las experimentaciones de Hoffmeyer de 1978 (10) en el que se introducía el empleo del Pilodyn como NDT, para predecir la resistencia de la madera de Abies Alba. En ese mismo año, Cown (11) evaluaba este penetrómetro como método para determinar la densidad de la madera de Pinus radiata. Todos estos artículos estaban dirigidos a establecer clases resistentes en los árboles en pie, como una preselección de éstos a la hora de su aprovechamiento y mejora de su producción. En el artículo de Taylor antes mencionado, se establecía que en Pinus taeda, penetraciones de 14 mm correspondían a árboles con densidad elevada mientras que las penetraciones de 24 mm lo eran para madera de baja densidad. En todos ellos se realizaban lecturas de resistencia a la penetración y ensayos destructivos con muestras obtenidas de los árboles en pie, de madera de albura. La correlación de resultados estaba en r = 0,81, siendo estadísticamente relevante.

Numerosos son los artículos publicados con este fin, cada vez más específicos (12), (13), (14), (15) en los cuales el propósito era mejorar el grado de crecimiento de los árboles sin perder cualidades características de la madera, que se basaban principalmente en la determinación de su densidad. Sin embargo, Hansen (8) indica que los resultados del Pilodyn no determinan la densidad de la madera, sino que la estiman, por comparación de los resultados obtenidos de los ensayos realizados en una misma especie. Incluye un listado de aplicaciones – situándonos en el año 2000 – en distintas especies para mejorar la calidad de producción de madera. Se incluye la tabla según Hansen (Tabla 1).

En otros trabajos se emplea este instrumento junto con determinaciones del módulo de elasticidad dinámico en madera de alerce, por medio de trasmisión de ondas provocadas por impacto (stress-wave velocity) (14), contrastado con ensayos destructivos, determinando que existe una correlación inversa entre el módulo de elasticidad estático y las lecturas realizadas mediante Pilodyn.

Las investigaciones realizadas para el diagnóstico de la madera en servicio parten de los ensayos de dureza superficial del material como indicativo de sus cualidades mecánicas.

En los años 90 del siglo pasado, en estudios de A. M. Korzeniowski y Dzbenski (15) se efectuaron ensayos de dureza por impacto para predecir las principales características de la madera, relacionadas con su resistencia mecánica. Los ensayos normalizados se realizaron al 12% de contenido de humedad para la determinación de la densidad, resistencia a la flexión, compresión, tracción, resistencia a la cizalladura y el módulo de elasticidad, tanto en duramen como en albura, en probetas de madera de pino (Pinus silvestrys L.) limpias de defectos. Se comprobó la dureza por medio del aparato de Baumann modificado, diseñándose un durómetro portátil con una energía de impacto de 6,67 Nm. Se verificaron relaciones entre la dureza y las propiedades mecánicas, permitiendo recomendar el ensayo de dureza por impacto no destructivo para clasificar las maderas estructurales.

Otro investigador, A. Gubana, publicó en esas mismas fechas, varios artículos con otros autores (16), (17), (18) en los que desarrollaba un método de caracterización mecánica de la madera en servicio mediante un penetrómetro diseñado por el equipo de investigación, basado en la penetración de una varilla graduada de 3 mm de diámetro, que avanzaba por medio de golpes repetidos de un martillo de rebote de 2,2 J de energía constante. En los primeros trabajos se buscó encontrar una correlación entre la resistencia a flexión sobre un prisma de madera de 2×2×30 cm según ISO 3133 (19) y los resultados del ensayo de penetración, dando un resultado fiable la curva de correlación obtenida (16). Las conclusiones del trabajo indican que el sistema es simple y no destructivo, y que sirve para clasificar la calidad resistente de tablas de coníferas, pero no justifica sus defectos estructurales de influencia contraria a las propiedades mecánicas de la madera. Esta técnica se aplicó en una investigación de la bóveda del techo del Palazzo della Loggia, una construcción del siglo XVI de Brescia (Italia), y dio unos resultados muy útiles acerca del alcance y profundidad del deterioro de la estructura resistente de madera. A. Gubana con P. Ronca (18) muestran una campaña de ensayos con probetas de madera de abeto rojo, tanto de dureza como de resistencia a flexión, y con contenidos de humedad del 12, 15, 18, 25 y 30%. Entre las conclusiones de la experimentación se destaca que se dan las mejores correlaciones de resultados resistencia mecánica-número de golpes, al 12% de contenido de humedad, en dirección radial, situación que se mantiene si la inclinación de la tangente a los anillos respecto a la radial no es superior a 30°, siendo algo mayor la dispersión cuando el ensayo de penetración se realiza en dirección tangencial. Según los resultados de su experimentación, cuando la madera está saturada (más del 30% de contenido de humedad) la diferencia entre los valores de penetración de la aguja en las direcciones radial y tangencial está en el orden del 5-6 %, pudiendo alcanzar una diferencia del 20% para contenidos de humedad menores.

En trabajos más recientes Ignacio Bobadilla y otros investigadores (6) realizaron un estudio para estimar la densidad de la madera aserrada de conífera mediante el empleo de extractor de tornillos y penetrómetro Pilodyn 6J, a fin de estimar el módulo de elasticidad. Los ensayos se realizaron en maderas de Pinus radiata, Pinus sylvestris y Pinus nigra. La aplicación del penetrómetro se realiza en direcciones radial y tangencial, previa medición del contenido de humedad mediante xilohigrómetro y determinación de la densidad según normas europeas UNE-EN 408:2004 Estructuras de madera. Madera aserrada y madera laminada encolada para uso estructural. Determinación de algunas propiedades físicas y mecánicas(20) y UNE-EN 13183:2002; err 2003; Ac 2004. I-II Contenido de humedad de una pieza de madera aserrada(21). Una de las conclusiones del empleo del penetrómetro es que existen diferencias significativas de penetración de la aguja según las especies: la penetración media en Pinus radiata ha sido de 10,06 mm, en Pinus sylvestris de 10,78 y en Pinus nigra, 9,62 mm, correspondiendo a valores medios de densidad de 481, 500 y 586 kg/m3 respectivamente. Los datos de penetración radial y tangencial se han considerado haciendo una media aritmética de los resultados de la medición. Teniendo en cuenta los dos métodos empleados en la investigación, los resultados subestiman la densidad de la madera en un 10% que quedaría, en todo caso, dentro del lado de la seguridad. Las mediciones las realizan en madera sana y limpia de defectos para no introducir más variables en los resultados.

Investigadores como M. Piazza y M. Riggio realizaron trabajos a fin de determinar la eficiencia de distintos NDT para la caracterización de estructuras de madera antiguas (22), (23), (24). En uno de estos trabajos (22) realizan indicaciones para aumentar la efectividad en la clasificación visual de la madera y el nivel de precisión de algunos NDT. Para la determinación de la densidad de los elementos estructurales emplean el Pilodyn, basándose en los estudios de V. R. Görlacher de 1987 (25), quien estableció su eficacia para predecir estos valores con razonable aproximación (coeficientes de correlación de 0,74 a 0,92), teniendo influencia el contenido de humedad de la madera. Señalan que el empleo del Pilodyn 6J es eficaz para definir áreas con alteraciones, permitiendo realizar un mapeo de las mismas en los elementos estructurales, que requieren posteriores prospecciones por medios más sofisticados, como el empleo del resistógrafo, a fin de acotar la sección residual del elemento. En otro trabajo, el profesor Piazza (26) junto con otros investigadores de la universidad de Minho, analizan dos cerchas de madera mediante NDT y pruebas de carga, en los que incluyen el instrumento Pilodyn obteniendo medidas en las cuatro caras de los elementos estructurales, a fin de localizar zonas de menor densidad acotando posibles alteraciones del material. Los NDT empleados han sido la microperforación, ensayos de penetración, auscultaciones de ultrasonidos y evaluaciones mecánicas a fin de tener valores de módulo de elasticidad estático. Los datos de penetración comparados con los de densidad de la madera, han dado correlaciones lineales con coeficientes de determinación R2 de 0,50, considerando los valores medios obtenidos en las mediciones realizadas en las cuatro caras, con un contenido de humedad de alrededor del 12%.

El profesor Schueremans (27) incluye entre los métodos de diagnóstico in situ de la madera, el empleo del Pilodyn para obtener información de la densidad y daño superficial de los elementos estructurales. Esta información provee datos «relativos», requiriéndose de otros ensayos para obtener datos cuantitativos.

Como conclusiones de estos trabajos cabe destacar lo siguiente:

• los métodos semi-destructivos dan información de una zona relativamente pequeña del elemento estructural (LTM)
• el penetrómetro para madera da buenos resultados cuando se quiere establecer relaciones con su densidad
• es conveniente tener en cuenta la dirección en la que se está introduciendo la varilla, puesto que puede variar los resultados
• es necesario establecer el contenido de humedad a la hora de realizar los ensayos in situ, por medio de un xilohigrómetro, dada la influencia del contenido de humedad en las características mecánicas de la madera
• existe, según los ensayos realizados y apoyados en estudios estadísticos, una diferenciación bastante significativa entre los resultados de ensayos de penetración en distintas especies de madera que han sido empleadas en la construcción de edificios históricos que permitirían una clasificación inicial que debería ser contrastada por medio de estudios anatómicos de laboratorio.

3.1. Una metodología de diagnóstico

La experiencia indica que la madera, por lo general, se encuentra en buen estado de conservación, excepto algunos elementos que se señalarían en los planos de planta o en alzados, para ser fácilmente identificados, a fin de ser reparados o reforzados, según el caso (3). Es una manera muy directa de plantear la intervención.

Realizada la inspección visual, se determina la clasificación según la clase resistente de acuerdo con la norma UNE 56544:2011. Clasificación visual de la madera aserrada para uso estructural. Madera de coníferas(28), así como la identificación de los daños detectados. A partir de este punto, la metodología de diagnóstico mediante el empleo de penetrómetro para madera que se presenta es adecuada para la obtención de datos aproximados de la densidad y consistencia superficial de la madera, confirmando las zonas de alteraciones localizadas en la inspección visual.

Dado que en las conclusiones de las investigaciones realizadas que se indican en el apartado 2.1, tiene importancia la dirección en la que se realiza el ensayo de penetración para determinar algunas de las características buscadas en el empleo de este SDT, indicaremos la casuística derivada de la experiencia recogida durante los estudios realizados de estructuras existentes en edificios antiguos en Valencia, para su evaluación.

La comercialización de la madera escuadrada en Valencia se ha basado desde el siglo XIII hasta el XIX en el «marco valenciano» (29). Éste clasifica las maderas en grados según su escuadría y el largo de las piezas. El tocho o carga designa la unidad de volumen, identificada con el símbolo «A» con un largo de 30 palmos valencianos, 30 dedos de ancho y 26 dedos de canto. Todas las demás piezas se clasificaban con respecto a esta pieza de mayor sección, siendo las demás piezas clasificadas las siguientes: la mejoría con «M», la sisa con «U», el madero con «m», el cuaderno con «Q», seiseno con la «L», y el cabrio con la «V». A continuación siguen las filas, que se identifican con la «f» seguida con un número, que comienza en el 10, y aumenta a razón de cuatro hasta 30 y luego a razón de 6, hasta 48. Se puede comprender el marco valenciano a partir del cuadro que se presenta en la Figura 2 (30).

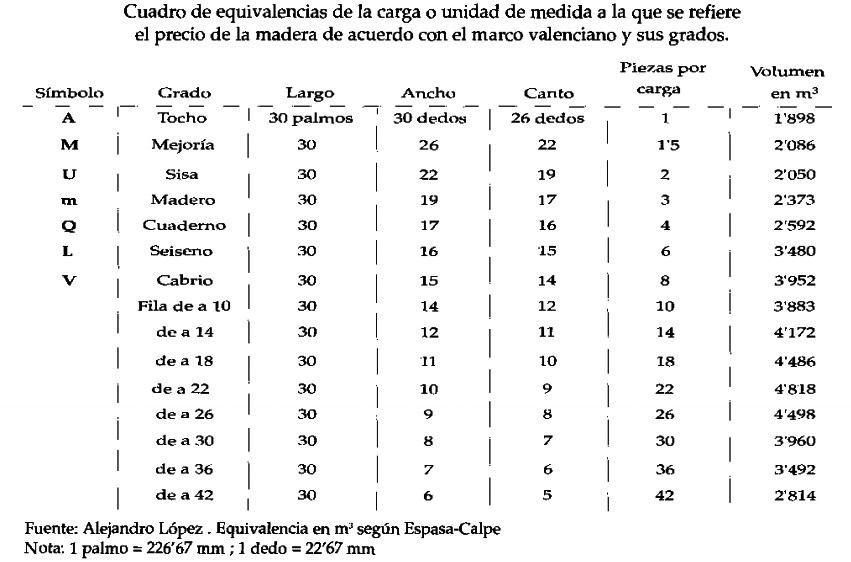

Figura 2  Cuadro explicativo del marco valenciano.

La madera que se empleaba como vigas eran las piezas comercializadas que se han enumerado anteriormente, dependiendo de las exigencias de servicio que estas tuvieran, es decir, si la sección y longitud fueran suficientes para la misión resistente a la que estaban destinadas (31). Se verifica que en los edificios residenciales, generalmente, las piezas empleadas como vigas eran cabrios de 14×15 dedos (31,73×34 cm) o filas de a 18 de 10×11 dedos (22,27×24,93 cm), siendo el dedo 2,267 cm.

Para la formación de pares y de viguetas se partía de las piezas denominadas filas de a 18, con forma casi cuadrada, que el carpintero de armar las dividía por la mitad en su longitud, obteniendo piezas de entre 22 a 24 cm de altura, pero de menor base, más adecuadas para tal uso.

Cuando se empleaban como vigas, es decir fila de a 18 o bien cabrios, o cualquier otra pieza de sección y longitud suficiente, la disposición de los anillos en estos elementos tendría su centro coincidente con el centro geométrico de la sección de la madera escuadrada. En las diversas tomas de datos de estructuras in situ, los ensayos de penetración en vigas podrían realizarse tanto en dirección radial como tangencial, según su accesibilidad.

En las viguetas y en los pares se da otra circunstancia al ser el resultado de partir en dos una pieza escuadrada, teniendo el centro de los anillos coincidente con una de las caras de las viguetas. De esta manera, una de sus caras, que estaría cortada con sierra, presenta prácticamente duramen, mientras que la opuesta, que muestra las marcas de escuadrado con azuela, presenta albura en un espesor de unos 2-3 cm, ocurriendo lo mismo en las caras superior e inferior en ambos casos. Siendo así, solamente se podrían obtener lecturas radiales en viguetas y pares cuando el ensayo se realizara a mitad de la altura de las mismas, mientras que todas las demás posiciones serían ensayos a penetración en dirección tangencial, con inclinaciones con respecto a la radial de 30 a 40° (Figura 3). Una clasificación de estos datos es posible, para su posterior análisis.

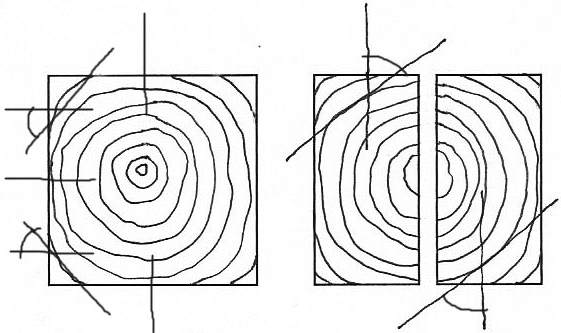

Figura 3  Configuración de los anillos anuales de crecimiento con respecto a la sección.

3.2. Caso de estudio

El edificio se encuentra en el barrio de Seu-Xerea, dentro del centro histórico de Valencia, a pocos metros del río Turia en la calle de El Salvador (Figura 4). Esta calle es una de las más antiguas de la ciudad, ya que muy cerca de ésta pasa el cardo de la ciudad romana, la Via Saguntina que unía Valentia Edetanorum con Saguntum, y se dirige hacia uno de los puentes del río Turia. En el siglo VIII la ciudad de Valencia fue conquistada por los árabes quienes permanecieron hasta la reconquista cristiana en el siglo XIII, construyéndose nuevas murallas en el siguiente siglo, que englobaron en su interior la zona donde está emplazado este edificio. La calle de El Salvador llevaba a una de las puertas que se abrían en la muralla, la Porta dels Catalans denominada así por comunicar con el camino que llevaba hacia el norte, o también de la Trinidad, por el convento que se encontraba a la otra orilla del río Turia.

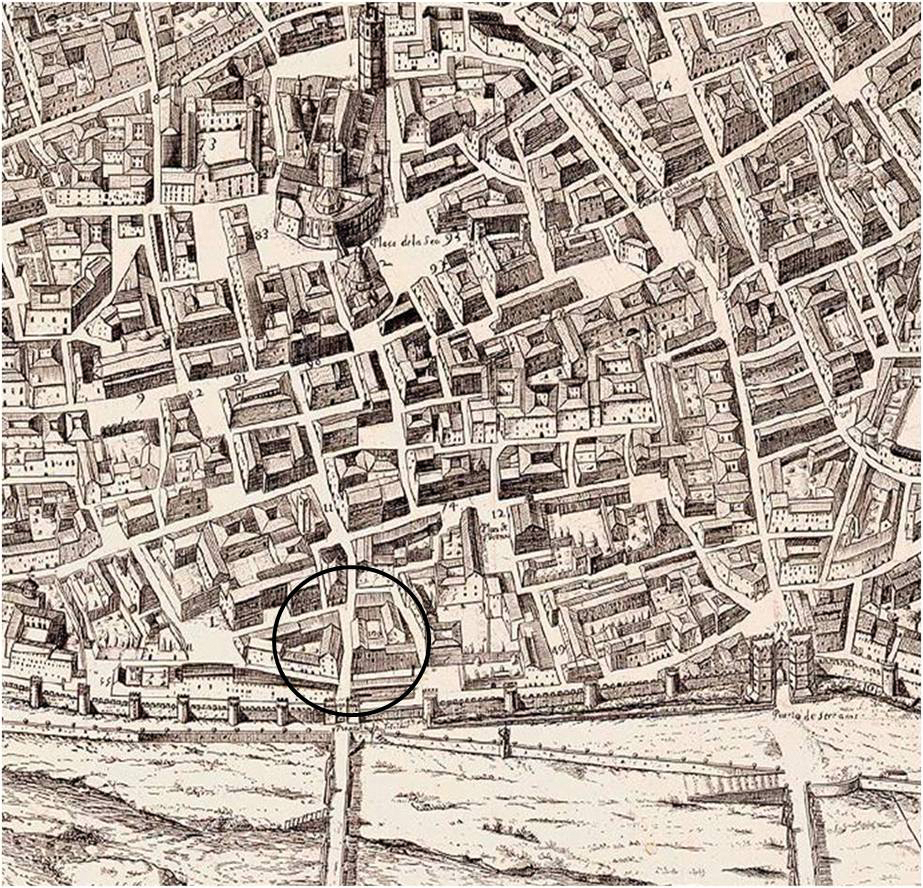

Figura 4  Área de la calle El Salvador, Plano 02. VALENTIA EDETANORUM ALIIS CONTESTATORUM/VULGO DEL CID. ICHNOGRAPHICE DELINEATA/A DRE. THOMA VINCENTIO TOSCA CONGREG. ORATORIJ PREFBYTERO-ANNO 1704 (32).

En el siglo XVI, la zona delimitada por las actuales calles de El Salvador (antes de San Narciso) y de Libertad, y el río Turia, estuvo ocupada por la cárcel de San Narciso que fue ampliada en el siglo XVIII. Fue demolida al siglo siguiente dado que su capacidad se hacía insuficiente, trazándose nuevas líneas, variando poco las que siempre tuvo la calle de El Salvador, construyéndose edificios de viviendas de nueva planta a finales del siglo XIX.

De esa época data la construcción del edificio objeto de estudio, destinado a viviendas en alquiler, por lo que su configuración general es sencilla en cuanto a sus aspectos formales y a su sistema constructivo. Consta de planta baja, carece de entresuelo característico en edificios de mayor nivel social de la ciudad de Valencia en esos tiempos, y cuatro plantas de altura. La estructura vertical es de muros de ladrillo y la estructura horizontal y de cubierta, es de madera.

3.3. El sistema constructivo

El solar en el que se ha construido el edificio es de forma trapezoidal. Tiene tres crujías, dos de ellas regulares, siendo la de fachada, irregular. Las luces son normales para este tipo de construcciones, aunque presenta algunos elementos de longitud algo importante en la primera crujía (Figura 5). Todas las plantas tienen la misma composición de los forjados, formados por viguetas de madera y revoltones de ladrillo, y mantienen la misma disposición de viguetas. Asimismo, las vigas de madera sobre las que apoyan tienen aproximadamente las mismas escuadrías, de 30×35 cm correspondiente al cabrio según el marco valenciano. Se han identificado como vigas 1, 2 y 3 dependiendo de su distancia al muro de fachada. Las viguetas tienen 4 elementos identificadores: 1 (nivel). 1 (número de crujía). 2 (número de vigueta). E y W (según el extremo), quedando del siguiente modo 4.1.3.E, lo cual indica forjado 4ª, 1ª crujía, vigueta 3, extremo este. Las viguetas se han numerado comenzando por el extremo norte. Se puede apreciar la configuración de la estructura de la planta tipo en la Figura 5.

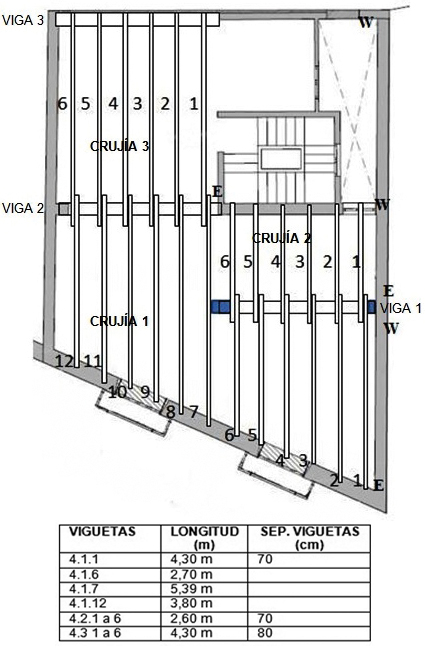

Figura 5  Distribución de elementos lígneos y longitud de algunas de las viguetas. Planta tipo. Edificio c/ El Salvador.

Varias de las viguetas parecen reutilizadas, encontrándose algunos elementos de mayor sección con escotaduras para apoyar en ellas los revoltones de ladrillos, mientras que otros elementos, de menor sección, tienen una lata o rastrel clavado a ambos lados de las viguetas, para cumplir la misma función. Las viguetas de la segunda crujía, en algunas plantas, están molduradas en las aristas. Algunas de las vigas y viguetas, que parecen estar formadas con madera más antigua, tienen una identificación en forma de «V» (que correspondería con el cabrio del marco valenciano), con una numeración, como se aprecia en las Figuras 6 y 7.

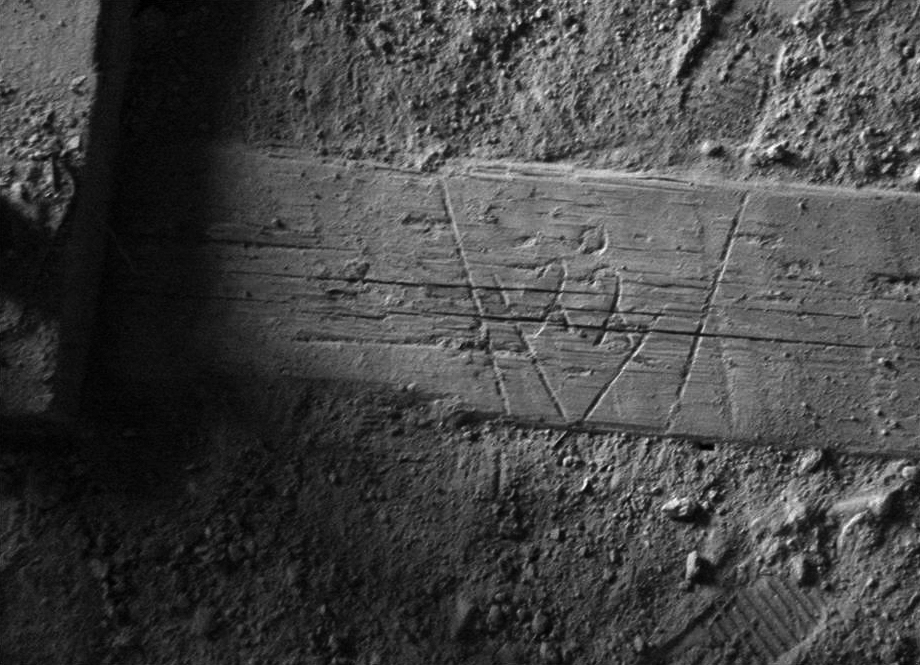

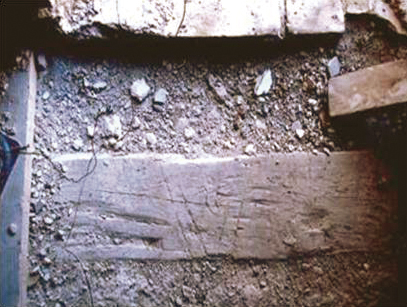

Figura 6  Vigueta 1.1.12. E.

Figura 7  Vigueta en el forjado 4ª.

La estructura de la cubierta mantiene las tres crujías de las plantas inferiores (Figura 8). Las vigas de madera sobre las que apoyan los extremos oeste (W) de los pares de la primera crujía, y ambos extremos de los pares de las otras dos crujías, son aproximadamente de las mismas dimensiones, 32 × 34 cm. En la posición de la VIGA 2, que separa las crujías 1ª y 3ª, hay dos vigas superpuestas de dimensiones similares que producen un salto en la altura de la cumbrera, siendo más alta la de la 3ª crujía (Figura 9).

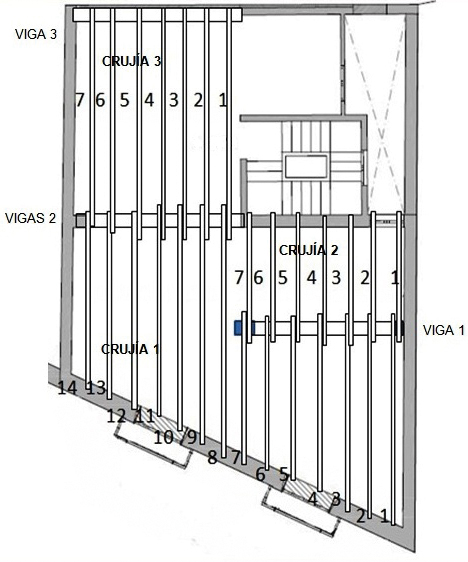

Figura 8  Distribución de elementos lígneos. Planta cubierta. Edificio c/ El Salvador.

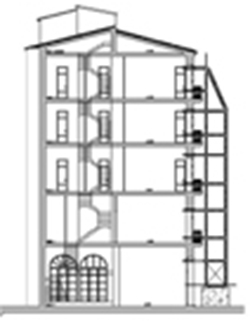

Figura 9  Sección transversal del edificio c/ El Salvador. (Aportado por la propiedad).

Los pares de la 1ª crujía apoyan los 7 primeros en el muro de fachada, sin elementos de transición, y en la VIGA 1 (la más próxima a fachada) (Detalle croquis 1, Figura 10), mientras que los 7 restantes apoyan en el muro de fachada y en la VIGA 2 (la que está en un plano inferior). Los pares de la 2ª crujía apoyan en la VIGA 2 (Detalle croquis 2, Figura 10) y en el muro que delimita el patio interior. Los pares de la 3ª crujía apoyan en la viga 2 (la que está en un plano superior) (Detalle croquis 2, Figura 10) y en otra viga embebida en el muro posterior. Este último apoyo se realiza por medio de unos tacos de madera (Detalle croquis 3, Figura 10).

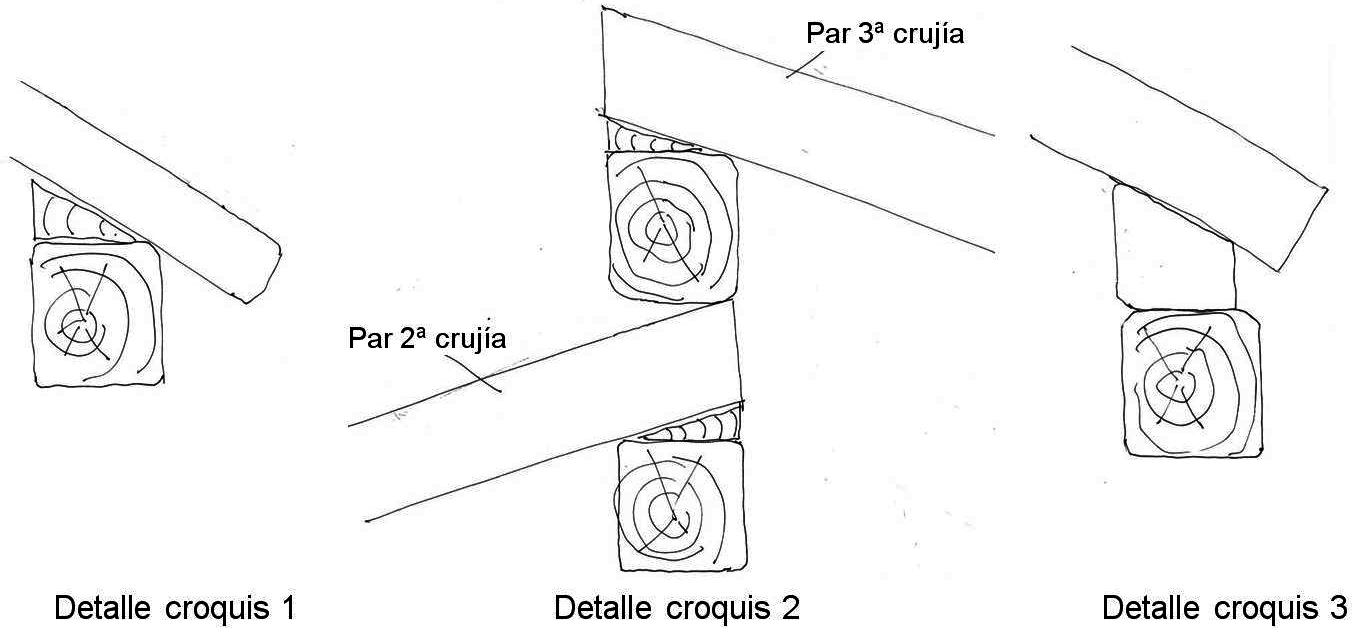

Figura 10  Croquis indicando la forma en la que apoyan los pares en las vigas de cubierta.

La madera parece ser de igual tipo y calidad en las crujías 1 y 3, mientras que en la crujía 2 evidencian ser reutilizadas. No se ha realizado una identificación anatómica de la madera empleada en el edificio pero por las características organolépticas de la misma, se estima que se trata de madera de Pinus sylvestris, teniendo en cuenta que la madera empleada en Valencia era traída por el río Turia desde los bosques del Marqués de Moya en la provincia de Cuenca, de pino silvestre y laricio. Es la madera que se conoce como madera de río o pi roig.

3.4. Estudios realizados

El estudio realizado partía de dos premisas fundamentales: presentar los resultados en un corto período de tiempo por necesidades de realizar la intervención de manera inmediata y obtener datos de forma rápida y eficaz. Ello restringía el empleo de varias técnicas no destructivas, planteándose una toma de datos como resultado de una inspección visual a fin de tener una clasificación visual y establecer su clase resistente y posterior examen mediante Pilodyn para corroborar los datos anteriormente obtenidos, determinando su contenido de humedad mediante xilohigrómetro. En este caso, el contenido de humedad estaba en el orden del 11 % siendo prácticamente uniforme en los elementos lígneos del edificio, por lo que esta variable no tenía influencia en las distintas mediciones realizadas en los ensayos de penetración.

Las mediciones con Pilodyn (Pd) se realizaron en viguetas desde la cara superior dado que se habían retirado pavimentos y rellenos que completaban los forjados, obteniéndose datos correspondientes a una dirección tangencial, según el siguiente procedimiento: 1ª medida, a 25 cm del paramento interior de los muros, 2ª medida y la 3ª medida, a 1 m de las anteriores con respecto al paramento interior o bien al apoyo en las vigas. Si era necesario se realizaban más mediciones intermedias aumentando en razón de 15 cm, hasta definir la extensión del daño; por el contrario, si no se habían detectado alteraciones y las mediciones de penetración estaban dentro de los valores «normales» del conjunto de viguetas, no se realizaba más que uno o dos puntos de lectura. También se tenía la precaución de no incidir en zonas de fendas o de nudos, buscando madera sana y limpia para tener una referencia de «calidad» de la madera empleada. Se concentraron las mediciones en los apoyos por ser las zonas más afectadas por pudrición, aunque en la segunda crujía, donde se localizaban zonas de cocinas, había zonas con pudrición en la longitud de las viguetas.

3.5. Análisis de los datos obtenidos

Mediante la inspección visual se definió la clase resistente según la norma UNE 56544:2011. Clasificación visual de la madera aserrada para uso estructural. Madera de coníferas, siendo ésta C18 (ME-2) (33) y grado único MEG para madera estructural de gruesa escuadría, de grueso superior a 15 cm, con las principales características siguientes: resistencia a flexión, f_m,k, 14 N/mm², valor medio de módulo de elasticidad 9 kN/mm², y densidad media para esta especie de 380 kg/m³(32). Las alteraciones del material detectadas, tanto en vigas y viguetas como en pares han sido ataques generalizados de carcoma común y de carcoma grande, y puntualmente pudrición. Es mayor el daño apreciado por pudrición que el producido por otros agentes, siendo menor en este caso, al causado por la carcoma común (Anobium punctatum). Los ataques de carcoma grande (Hylotrupes Bajulus) están generalizados, llegando a tener algunas aristas tanto de viguetas como de pares, profundidades de ataques del orden de 3 a 4 cm, y en los laterales de 1,5 a 3 cm. En algunos elementos, indicados en la toma de datos, se han localizado ataques de termitas, aunque no se han encontrado señales de que éstos estuvieran activos en ese momento.

Los valores de resistencia a la penetración dieron resultados entre 9 y 12 mm en la madera sana y limpia, mientras que estos valores eran de 14 a 25 mm, e incluso más, si se trataba de definir la extensión de la pudrición en zonas afectadas. Analizando los valores de penetración de 13 mm, que se producen en 28 viguetas de 192 (268 puntos de lectura) con una incidencia de un 10% de los valores de penetración, se pudo comprobar que, según la inspección visual, correspondían tanto a viguetas de madera sana como a madera con una alteración muy puntual. Éstos no se tuvieron en cuenta para la consideración de valores medios para madera sana, y por el mismo motivo no podían considerarse para los valores medios de madera alterada.

Los datos obtenidos se volcaron en una hoja de cálculo y se trasladaron a los planos de planta de cada nivel. Un código de colores permitió detectar de manera rápida tanto los valores mayores de penetración, así como las observaciones realizadas durante la inspección visual.

El resumen de los datos de penetración mediante Pilodyn (Pd), considerando valores medios en madera sana por vigueta, de un total de 76, es el que se presenta en la Figura 11.

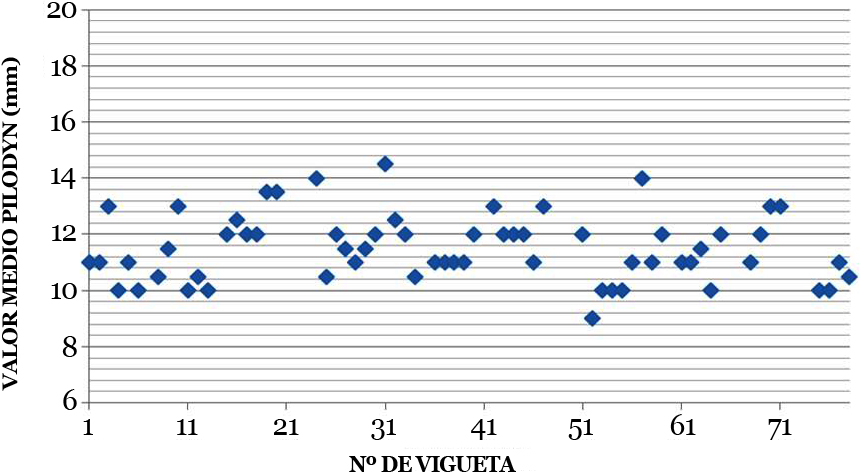

Figura 11  Valores medios de Pd en mm de cada una de las viguetas.

Considerando los valores de penetración de la varilla indicados, entre 9 y 12 mm en madera sana, el valor medio de penetración es de 10,96 mm, para 61 viguetas, que se aprecia en la Figura 12. Teniendo en cuenta los resultados de los ensayos de caracterización realizados por Bobadilla (6), en el pino silvestre los datos de Pilodyn eran de 10,78 mm, correspondiendo a valores medios de densidad de 500 kg/m³ estando, por lo tanto, dentro de los parámetros esperados.

Figura 12  Valores medios de Pd en mm de las viguetas con valores comprendidos entre 9 y 12 mm.

Con respecto al tratamiento de resultados de la madera alterada, y a fin de acotar su extensión se realizaron ensayos de penetración según el procedimiento indicado, que se trasladaron tanto a una hoja de cálculo como a los planos de cada planta, indicando la posición y extensión de zonas afectadas. Sería muy extenso presentar aquí los datos de todas las plantas, incluyéndose solamente aquellos obtenidos en la planta 4ª, que se reflejan en la Tabla 2. Esta tabla reúne tanto los datos observados en la inspección visual, así como los resultados de Pd y H%.

Según el análisis del conjunto de datos se pudo indicar el estado de la estructura, recomendar las medidas a tomar para su reparación y verificar analíticamente la estructura reduciendo la sección resistente de los elementos afectados por carcoma grande y considerando que tanto cabezas como otras zonas afectadas por pudrición serían reparadas mediante sistema Beta.

El tiempo consumido en el trabajo de campo se redujo considerablemente con respecto a otras inspecciones en las que se emplearon NDT y otros SDT, y los datos obtenidos se consideraron suficientes con respecto al propósito del diagnóstico, cumpliendo con la premisa para su realización en un breve período de tiempo.
