3.1. El pensamiento industrial de Wright y los orígenes del sistema balloon

Preso de una lógica inherente, Wright supo trasladar esas ideas a su obra haciendo uso de los sistemas existentes y modelándolos para que el lenguaje constructivo reflejara la naturaleza del concepto, de forma que ninguna parte del conjunto quedara sin sentido, articulando las piezas que configuraban la gramática de su léxico arquitectónico (10).

La idea integradora del espacio wrightiano hizo que su evolución fuera asociada al sistema constructivo utilizado, y en ello tuvo mucho que ver la industrialización de los elementos y la consideración que Wright tenía de la era maquinista. En 1901 protagonizó un discurso bajo el título «The Art and Craft of the Machine», en el que proclamaba las ventajas que el desarrollo industrial suponía para la arquitectura. Wright veía en la máquina una potente herramienta capaz de simplificar y multiplicar el trabajo de los artesanos, contribuyendo a una mejora y a una mayor eficacia de los procesos constructivos. Pero adernás no sólo creía en la máquina como instrumento mecánico sino que estaba convencido de que podia aprovechar sus posibilidades para ponerlas al servido de la sociedad, materializando sus ideas a través de sus obras, y permitiendo «disfrutar de formas firmes y limpias» a todas las personas, independientemente de su poder adquisitivo (11).

Para Wright la industria brindaba la oportunidad de combinar la capacidad de producción y la creatividad. Ese objetivo de conseguir la exactitud de la máquina junto a la armonía de la forma definida por el hombre hacía necesario una reeducación de los artesanos. Debían formarse en el diseño para poder incorporarlo a los procesos mecánicos. Y a la vez debían ser cautelosos para evitar que la máquina les mecanizase, imponiéndose sobre sus creaciones (12).

Esta percepción de la máquina y de la industria la reflejó en sus primeras casas de la pradera construídas en madera. Wright establecía un orden fijando un módulo y repitiéndolo. En esas viviendas iniciales, como, por ejemplo, en las Gert Houses (1902), Wright adoptaba un módulo cuadrado de tres pies (90 cm) para la planta y un intervalo compositivo de un pie (30 cm) para los alzados. Ylo hacía a partir de los elementos que le proporcionaba la industria de manera que, a pesar de introducir ciertas modificaciones, optimizaba el trabajo y los costes.

Entre los materiales industrializables que despertaron el interés de Wright el hormigón fue uno de los que el arquitecto americano utilizó para generar lo que se denominó «arquitectura textil». Una arquitectura en la que eliminaba las uniones húmedas para reducir la presencia de la mano de obra. Así, como se puede apreciar en uno de sus primeros experimentos con este material, la Casa y librería para Alice Millard (1923), Wright ejecutaba muros dobles realizados con bloques de hormigón a modo de encofrados vistos. Estas piezas tenían una proporción rectangular (con unas dimensiones mínimas de 1 × 2 pies) y se prefabricaban in situ utilizando moldes de metal o madera. Éstos permitían generar una cara vista (con los cantos biselados y un acabado liso o texturizado) y otra cara interior ahuecada para aligerar el sistema. Trasladando a la construcción el principio de su continuidad espacial, Wright disponía en las juntas una malla ortogonal de acero que «tejía» los bloques y posteriormente rellenaba el alma hueca con hormigón (Figura 2). De este modo la base del sistema constructivo daba lugar a la forma construida (13).

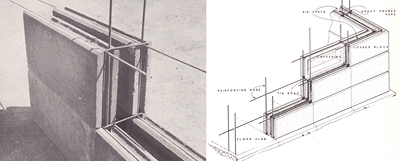

Figura 2. Fotografia de bloque têxtil de hormigón (Helen Levitt) y sistema de construcción têxtil con bloque de hormigón (David Dodge).

Wright seguía ciertas pautas y no se conformaba con las técnicas constructivas existentes, sino que las reinterpretaba de forma particular para adaptarias a sus objetivos, es decir, llevaba las posibilidades industriales al límite para materializar sus ideas. Su aspiración por conjugar el diseño del proyecto y la construcción hacía que la estructura se plantease desde un principio en base al material escogido. En obras de gran envergadura Wright recurría al asesoramiento técnico de otros especialistas que sabían alcanzar la armonía que debían respirar sus proyectos. Sin embargo, para el ámbito de la pequeña escala Wright confiaba en su intuición para dar con la solución idónea (14). Así, por ejemplo, en la Casa Ward W. Willits (1902) de Highland Park, utilizó el mobiliario adosado al espesor del cerramiento y a los parteluces verticals asociados a la carpintería de madera, graduando la privacidad de las ventanas a la vez que sugería la tipología constructive utilizada, el balloon frame.

La forma que tenía Wright de entender la madera estuvo directamente influida por los viajes que realizó a Japón a partir de 1906. Allí se dio cuenta del profundo conocimiento de las propiedades de aquel material que tenían los japoneses, y de cómo lo utilizaban para dar forma a sus ideas mediante una construcción tectónica (15).

Este sistema estructural, utilizado en las casas de la pradera, en realidad era una evolución del oficio de la carpintería tradicional que se había estado realizando hasta que la industria entró en juego. Sus orígenes se encuentran en Chicago, a principios del siglo XIX.

Existen varias opiniones acerca de su invención. En 1941 Sigfried Giedion la atribuye a George Washington Snow (16), mientras que un año más tarde Walker Field le asigna el sistema al carpintero y constructor Augustine Deodat Taylor (17). A pesar de estas discrepancias ambos coinciden en que la primera construcción realizada con balloon frame fue la iglesia de Santa María de Chicago (Fort Dearborn, Illinois) en 1833 (Figura 3). Sin embargo, el 2 de abril de 1981, el Dr. arquitecto Paul E. Sprague presentó el artículo «The Origin of Balloon Framing» en la conferencia anual de la Society of Architectual Historians en Victoria (British Columbia, Canadá), en el que coincidía con la autoría de G. W. Snow, pero difería respecto de la primera construcción y de la fecha, atribuyéndoselo a un almacén realizado en 1932 (18).

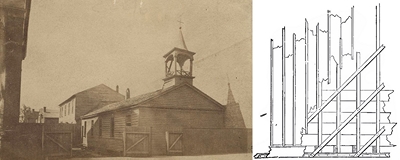

Figura 3. Iglesia de Santa María de Chicago (Chicago Historical Society) y vista interior del sistema constructivo balloon frame y diagonals de refuerzo para la ejecución del revestimiento (Cornell University Library).

Una de las publicaciones que mejor refleja la importancia que se le dio al balloon frame, y en la que se apoyó Sprague para su discurso, es «Woodward’s Country Homes». En este libro de 1865 los arquitectos George E. Woodward y Francis W. Woodward plantearon una reflexión sobre los grados de necesidad de las personas, diseñando un abanico de modelos arquitectónicos de casa de campo americana con diferentes calidades adaptadas a tales grados. Además del análisis social a través de la vivienda, la importancia del libro radica en la presentación del sistema balloon frame. Tal es el interés mostrado por el sistema que le dedican un capítulo exclusive que puede considerarse un verdadero manual constructive (19). La primera publicación en la que, además de mencionar el sistema, se dibuja en planta y alzado es The American Agriculturist, en febrero de 1846 (20).

La descripción a través de plantas, alzados, secciones y perspectivas constructivas también se acompañaba de explicaciones detalladas, tanto del proceso de ejecución de varios tipos de edificios (desde sencillos graneros o almacenes de una única planta hasta edificios de tres alturas), como de la dimensión de las secciones necesarias para cada uno de ellos, haciendo hincapié en los puntos singulares.

Inicialmente las estructuras balloon se realizaban con listones de madera aserrada con una escuadría máxima de 2 por 12 pulgadas (50 por 300 mm) (las más utilizadas eran las de 2 por 4 y las de 2 por 6 pulgadas) (21). Los durmientes que apoyaban en la cimentación solían tener una escuadría de 3 por 8 pulgadas (76 por 200 mm) y su sección se reducía a la mitad en los extremos y en las esquinas. Los listones, que se unían en ángulo recto mediante clavos, se colocaban a distancias de 16 o 24 pulgadas (400 o 600 mm), formando una especie de cestas estructurales (denominadas «Basket Frame» en el mencionado libro de G. E. Woodward y F. W. Woodward). Como muestra de la adaptación a la industria, el interval de separación entre los ejes de las piezas verticales venía dado por la longitud máxima de 48 pulgadas (1.200 mm), que era la longitud estándar con la que fabricaban las tablillas de revestimiento. Una de las diferencias fundamentales respect al sistema tradicional arriostrado en madera (braced frame) (Figura 4 derecha) se hallaba en que todos los listones estructurales eran continuos. En vertical, los elementos arrancaban desde la cimentación (separada del suelo por un listón o por un zócalo de hormigón, ladrillo o piedra) y llegaban hasta los pares de cubierta. En horizontal, los listones se clavaban por la cara interior de los verticales, sin generar ninguna discontinuidad. Así, en lugar de interrupción, se producía una superposición de elementos. Y, además, la ligereza del sistema era consecuencia de una construcción racional según la naturaleza del propio material. La disposición de las piezas de madera se realizaba orientando las fibras en la dirección óptima para resistir los esfuerzos, de manera que la escuadría necesaria se reducía hasta el límite, aligerando el conjunto sin restarle estabilidad ni resistencia (22) (Figura 4).

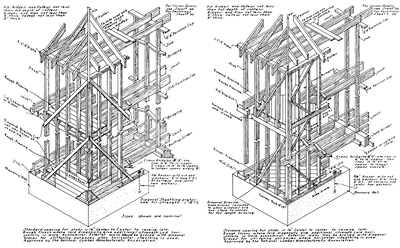

Figura 4. Axonometría constructiva del sistema balloon frame (izquierda) y del sistema braced frame (derecha) (The American Institute of Architects).

Según George Woodward, el balloon frame simplificaba el proceso, reducía los recursos necesarios, tanto humanos como materiales, ahorraba costes y mejoraba la rigidez structural del conjunto. Además, su sistema constructivo mediante elementos continuos añadía otras ventajas. Por un lado, facilitaba la sustitución de aquellas piezas que pudieran deteriorarse con el paso del tiempo sin comprometer la estabilidad global del edificio. Y, por otro, ofrecía un mayor grado de flexibilidad, tanto en la adaptabilidad a cualquier uso como en la definición formal del edificio (23). En definitiva, reflejaba la capacidad que tenían los precursores de asimilar los sistemas existentes y evolucionarlos con el fin de mejorar la construcción.

Sin duda, el desarrollo de la industria fue fundamental en el nacimiento de este nuevo sistema. Por un lado, la máquina de vapor permitía aserrar la madera con gran rapidez para obtener elementos estandarizados. Y, por otro, la sustitución logísde la fabricación artesanal de clavos forjados por una producción automatizada en masa incrementaba la eficiencia y reducía los costes, lo que repercutió directamente en la forma de construir, puesto que su utilización en los encuentros entre elementos de madera sustituía a las costosas unions tradicionales hechas mediante cajeados y muescas, hacienda de este modo más sencillo todo el proceso constructivo.

De inmediato, las primeras construcciones con este tipo de estructura fueron puestas en duda respecto a los métodos tradicionales. De hecho, los carpinteros, que hasta entonces trabajaban la madera de modo artesanal, lo tildaron con ironía y le atribuyeron el nombre de «estructura globo» con el que se conoce, haciendo referencia a su aparente debilidad estructural, sobre todo frente a los esfuerzos laterales de viento (21). Sin embargo, la construcción de edificios mediante balloon frame tuvo una gran aceptación y su uso se generalizó gracias a la rapidez y facilidad de puesta en obra y a la reducción de costes que suponía, convirtiéndose en una técnica constructive asociada a la identidad cultural americana. Por supuesto, Wright estudió cómo hacer uso de este material industrializado. Respetando su naturaleza y buscando sus límites, volvería a encontrar un potencial constructivo que marcaría la diferencia respecto de sus contemporáneos. Y comenzó su aventura con las casas prefabricadas y el balloon frame.

3.2. Contexto previo al desarrollo de la propuesta de Wright

El marco en el que se iba a desenvolver Wright estaba precedido por las casas por catálogo americanas. Uno de los máximos exponentes en aquella primera década fueron las Catalogue Homes (también conocidas como Modern Homes) de la empresa Sears, Roebuck and Company, que iniciaron su producción en 1908 y la prolongaron hasta 1940. Originalmente, esta compañía se dedicaba a la fabricación y venta de materiales de construcción por catálogo desde 1895. Frente a un fuerte descenso de las ventas acontecido en 1906, uno de los jefes de departamento de producción, Frank W. Kushel, pensó que podrían reducir los costes si enviaban los materials directamente desde la fábrica hasta su lugar de entrega sin pasar por el almacén. A partir de esa idea el concepto fue extendiéndose a todos los elementos que conformaban una casa, incluyéndose los planos y las instrucciones de montaje, hasta que en 1908 editaron el catálogo Book of Modern Homes and Building Plans, en el que ofrecían viviendas unifamiliares prefabricadas de autoconstrucción.

Estas viviendas estaban basadas en la construcción por components industrializados producidos en masa. Tras fabricarlos eran embalados en uno o varios paquetes y transportados hasta el emplazamiento elegido para la edificación. Los clients podían elegir sobre un catálogo entre 447 modelos diferentes y tenían la posibilidad de personalizarlos en function de sus gustos y de su presupuesto. En base a esto, toda la producción estaba subdividida en tres líneas de menor a mayor nivel de complejidad y calidad: Simplex Sectional, Standard Built y Honor Bilt. Incluso el cliente podía realizar su propio diseño y enviarlo a la compañía para que fuera ajustado a los procesos de fabricación. El sistema estaba pensado para ser montado por personal no cualificado, es decir, por el propio cliente. Para ello, cada vivienda incorporaba unas instrucciones de montaje en las que todos los elementos estaban identificados y se explicaba paso a paso cómo debían ser ensamblados. La gran mayoría de los modelos del catálogo estaban diseñados con balloon frame, lo que afianzaba la facilidad de ejecución del sistema. Otra de las novedades que añadían las casas era la utilización de paneles de yeso para revestimientos y particiones interiores, y placas asfálticas como material de cobertura del tejado (24).

El mérito de estas viviendas no residía en la utilización de nuevas técnicas constructivas, sino en explotar las existents con el objetivo de fabricar viviendas asequibles para las diferentes clases sociales. Básicamente utilizaban tres conceptos: la elección por catálogo, el montaje mediante elementos constructivos industrializados producidos en masa y la rapidez de ejecución preparada para manos inexpertas. Sin embargo, la gran paradoja de estas casas radicaba en que cuando la construcción estaba finalizada, ninguno de esos aspectos quedaba reflejado. A pesar de que el concepto de las Modern Homes era el de una vivienda prefabricada, su aspecto resultante era tradicional, tanto en su definición formal como en la configuración interior del espacio. Todo lo contrario a lo que Wright pensaba sobre la construcción y la forma:

«El deseo de conseguir un sistema de construcción como base para la arquitectura era mi objetivo […]. Creo que nunca ha habido, ni lo hay ahora, otro tipo de arquitectura. […] La forma surgiría en su momento, si un sistema sensible y factible de construcción surgía primero»(25).

3.3. La American System-Built Houses

En ese contexto de construcción masiva de viviendas en búsqueda del sueño americano, el empresario de Milwaukee Arthur L. Richards, quien tenía experiencia previa en el campo de la edificación residencial de pequeña escala, constituyó Richards Company, una empresa constructora dirigida a hacer realidad un modelo de arquitectura regida por criterios de bajo coste, prefabricación y producción en masa, pero con un carácter diferencial respecto a lo que ofrecía el mercado. Richards había seguido el trabajo de Wright en sus casas de la pradera y era conocedor de sus singulares diseños. A raíz de ello decidió contactar con él para confiarle la línea de trabajo que iba buscando. Ante el encargo Wright vio una oportunidad inmejorable para extender sus ideas a lo largo y ancho de los Estados Unidos, combinando la experiencia acumulada en las Prairie Houses y las ventajas del desarrollo industrial.

Entre 1911 y 1917 Wright realizó más de 900 proyectos para el catálogo de Richards Company. En él podían encontrarse todo tipo de edificaciones residenciales de pequeña escala como viviendas aisladas, pareadas, en hilera o apartamentos. Incluso el mobiliario era diseñado por Wright para ser producido en masa (26). La competitividad económica de estas viviendas también fue una de las premisas de partida que Arthur L. Richards quiso que Wright trabajara. Por eso su construcción estaba pensada con el sistema balloon frame y todos los elementos eran prefabricados excepto los acabados, realizados con estuco en el exterior y con yeso en el interior. La documentación gráfica también se elaboraba en dos niveles con el fin de optimizar la producción. Los planos generals que definían la vivienda eran específicos para cada prototipo, pero los detalles constructivos estaban estandarizados para que la eficacia del proceso de fabricación se viese maximizada. Con ello se conseguía que las viviendas de menor escala se ofrecieran en un rango de precios entre 2.700 y 3.500 $. Las más grandes partían de 5.000 $ y podían llegar hasta los 100.000 $ dependiendo del nivel de los acabados. La logística constructiva y la comercialización de estas viviendas era llevada a cabo a modo de franquicia, con una red exclusive de constructores autorizados que garantizaban la calidad del producto (27).

Cuando el sistema se formalizó en 1916, lo hizo bajo el nombre de American System-Built Houses. El sistema también es conocido con el nombre de American Ready-Cut System, debido a que en este caso la palabra «prefabricada», más que a unidades constructivas completas, estaba asociada a partes «ya-cortadas» a medida que luego se enviaban al lugar donde iban a ser utilizadas (28).

En la mayoría de los proyectos existía un fondo latente de los principios de las casas de la pradera pero como el objetivo iba dirigido a conseguir un sistema prefabricado de bajo coste que pudiera ser producido en masa, Wright introdujo ciertas modificaciones que le permitieran mantener sus premisas integrándolas con la industria.

El primer paso diferenciador fue establecer una retícula en planta que estuviese modulada acorde con las dimensiones de los elementos estandarizados de madera, para no tener que realizar modificaciones sobre los mismos que encarecieran el proceso. En las casas de la pradera la modulación utilizada era variable en función de la singularidad de cada proyecto. Sin embargo, las American System-Built Houses estaban diseñadas en base a una retícula de 2 pies cuadrados (60 por 60 cm) para que todos los componentes estandarizados pudieran ser utilizados sin modificación alguna. De esa manera la ejecución del sistema balloon frame se realizaba fielmente a su naturaleza constructiva, sin variaciones. El intervalo entre los montantes era de 24 pulgadas (60 cm), coincidiendo con el módulo de la planta (29). Y los listones no se interrumpían desde la cimentación hasta la cubierta, generando una auténtica cesta estructural. Además, los huecos en los cerramientos tenían la anchura de dicha separación, mostrándose verticalmente alargados y reflejando la sinceridad constructiva del sistema en la definición formal del edificio (Figura 5).

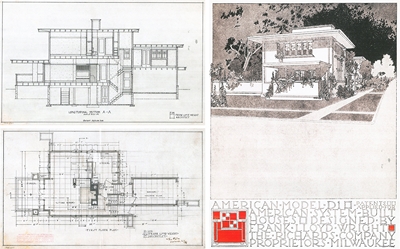

Figura 5. American System-Built Houses. Modelo D10. Planta baja, sección y ficha del catálogo (The Frank Lloyd Wright Foundation).

La consideración global del proyecto era otro aspecto que seguía teniendo presente en las American System-Built Houses. Consideraba el entorno tal y como lo había hecho en las viviendas de Oak Park. Por eso, en todos los proyectos que realizó desde 1911, incluía una perspectiva desde la calle a vista de peatón, lo que demostraba la importancia que daba al carácter urbano, haciéndolo partícipe del proyecto. Wright tenía que densificar la edificación para manifestar el resultado de una producción masiva de bajo coste, pero, al mismo tiempo, no quería abandonar su idea de integración con la naturaleza del lugar.

Un ejemplo de ello lo encontramos en los Munkwitz Apartments, realizados en Milwaukee en 1916 y demolidos en 1974 para ampliar la calle (30). Estos edificios estaban basados en el proyecto de vivienda American Model A4 que había dibujado años atrás, y quedaron identificados con el nombre Model J521(28). En esos apartamentos se leía claramente la retícula en planta de 2 pies cuadrados, el sistema balloon frame traducido en la dimensión de los huecos verticales y la separación entre los marcos de las carpinterías, la consideración del espacio urbano de relación entre bloques y la repetición del modelo como resultado de la estandarización (Figura 6).

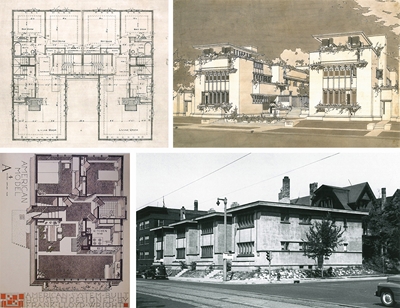

Figura 6. American System-Built Houses. Modelo A4 (ficha del catálogo) y Munkwitz Apartments (planta, perspectiva y vista desde la calle) (The Frank Lloyd Wright Foundation).

Otra gran diferencia respecto a las Modern Homes y a otras viviendas por catálogo coetáneas era que las American System-Built Houses no estaban pensadas para ser construidas por el cliente sino que, tal y como se ha mencionado, era requisito indispensable que estuviesen ejecutadas por constructors autorizados. La razón venía directamente de la búsqueda del perfeccionamiento de Wright. Desde la fase inicial del proyecto hasta la finalización del edificio todo debía tener una continuidad y debía estar cuidado de forma exquisita, de manera que si la idea original no llegaba a su correcta materialización, no podía culminarse la obra. Algo que Sullivan, su lieber Meister, le inculcó en sus inicios: «Take care of the extremities and the rest will take care of itself»(31).

A pesar del extenso desarrollo de estas viviendas la realidad construida no llegó al mismo nivel. El control de las pequeñas modificaciones que permitía la modulación de los prototipos fue llevado a cabo por las propias industrias que fabricaban las viviendas sin que Wright ejerciera una supervisión. Por ello, las obras resultaban excesivamente simplificadas en muchas ocasiones, materializando viviendas que diferían en gran medida respecto a las propuestas dibujadas por el arquitecto.

La Primera Guerra Mundial, unida al escaso éxito de la propuesta, llevaron al fracaso del sistema y a un cambio en la forma de construir de Wright. A partir de aquí su arquitectura se alejaría de los cánones de la construcción industrial, y en sus intentos posteriores personalizó los estándares y las reglas en búsqueda de un alcance más radical que dejaría presente su huella singular.
