1. INTRODUCCIÓNTop

El proceso de excavación en roca mediante el uso de discos cortadores se ha analizado desde los años 70 del siglo XX y se han desarrollado distintos modelos a partir de estudios teóricos o empíricos para estimar su funcionamiento (1), (2). Los modelos teóricos se desarrollan a partir de las fuerzas que actúan sobre los discos cortadores, mientras que los empíricos se basan principalmente en las observaciones de los rendimientos obtenidos de las máquinas en la realidad. De esta manera los parámetros empleados en estos modelos se pueden clasificar en dos grandes grupos:

1. Los modelos empíricos se basan principalmente en las observaciones de los rendimientos obtenidos por las máquinas in situ y precisan únicamente parámetros geomecánicos de la roca intacta; como la resistencia a compresión, σ_C, resistencia a tracción mediante el ensayo brasileño, σ_T, además otros parámetros relativos a la fisuración, como el Rock Quality Designation (RQD) (3), (4). También se han propuesto modelos que utilizan la caracterización del macizo rocoso, como el RMR (5), o el Q_TBM(6).
2. Los modelos teóricos se desarrollan a partir de las fuerzas ejercidas sobre los discos cortadores, el equilibrio de fuerzas y el mecanismo de fractura de la roca. Además de los parámetros geomecánicos, precisan datos de la geometría del útil de corte y su disposición en el cabezal, como el diámetro del cortador, el ancho del filo de corte para un determinado desgaste y el espaciamiento entre los filos de corte (1), (7). Bruland (8) además considera el grado de fisuración caracterizado a partir del índice volumétrico de juntas. Roxborough y Phillips (9) tienen en cuenta el ángulo del filo del disco de corte, en vez de su desgaste.

Diversos análisis demostraron que los modelos coinciden cuando se emplean en proyectos donde se conocen bien la resistencia y fisuración de la roca y se miden con precisión los desgates sufridos (1). Sin embargo, cuando se generalizan puede existir bastante divergencia (10), (11), ya que suelen depender de valores medios de las constantes obtenidas mediante métodos estadísticos a partir de los datos de las obras empleadas. Farrokh et al.(12) proponen una forma de suavizar dichas divergencias mediante un nuevo modelo basado en datos de más de 70 km de túnel en 17 proyectos, donde el diámetro de las galerías va desde los 2,6 a 11 m, con un diámetro más habitual de 3,5 m.

No obstante, la práctica totalidad de los modelos se han desarrollado para tuneladoras, Tunnel Boring Machines (TBM), de diámetro mayor que las microtuneladoras, Micro Tunnel Boring Machines (MTBM), y que emplean discos cortadores más grandes. En consecuencia, los desgastes, los diámetros de los cortadores o la influencia de la relación entre el tamaño de la galería y el espaciamiento de las fisuras serán diferentes.

La MTBM es un sistema de excavación de galerías de diámetro 1.000 a 2.500 mm que se emplean para la ejecución de túneles de servicio. El sistema realiza el arranque, carga, transporte y sostenimiento de forma continua. Las MTBMs forman parte de las tecnologías sin zanja (13). Según la clasificación de las normas sobre las MTBMs (14), las máquinas empleadas en la presente investigación son máquinas de tipo slurry-shield o hidroescudo sin personal dentro del túnel y guiables. El proceso de corte de las MTBMs coincide con el de las TBMs puesto que se aplica el mismo principio: un disco cortador que presiona contra roca en suficiente cantidad como para conseguir arrancar un fragmento. Sin embargo, los discos de corte de las MTBMs son mucho menores, entre 280 mm (11”), o 305 mm (12”), frente a los empleados en las TBM, mayores de 356 mm (14”).

Adicionalmente, los proyectos en los que se emplean MTBM, como los analizados en este artículo, tienen las siguientes particularidades frente a los de TBMs:

• Las MTBM instalan tubos prefabricados, que sirven de sostenimiento, y son empujados desde el bastidor, ubicado en el pozo de entrada, por lo que su cometido es, también, transmitir el empuje desde el pozo. Por el contrario, en el ciclo de trabajo de las TBMs se instalan dovelas o sostenimientos convencionales; bulones, gunita, mallazo, etc.
• Las longitudes de los proyectos de MTBM son mucho más cortas, y rara vez superan los 800 m. Las longitudes habituales son menores de 500 m, llegándose incluso a realizar tramos de 50 m para pasos bajo carreteras o ríos.
• El diámetro de la galería de MTBM, de valor habitual entre 1.000 a 2.500 mm, dificulta las tareas de cambio de los útiles de corte, o los dificulta en exceso por debajo de los 1.200 mm. También es imposible cambiar el cabezal de la máquina a no ser que se excave un pozo y se rescate. Esta maniobra también es complicada dado que muchos de los proyectos se realizan en entorno urbanos.
• Las obras de MTBM se realizan a pequeñas profundidades, habitualmente menores de 20 m, por lo que es frecuente atravesar transiciones entre macizos rocosos sanos y alterados donde la resistencia y grado de fisuración varían notablemente.
• Los proyectos de MTBM tienen una inversión mucho menor que en las TBMs debido a su baja longitud y diámetro. Los limitados recursos económicos no permiten costear un estudio geológico lo suficientemente detallado que requiere la dificultad geológica de perforar en terrenos previsiblemente cambiantes.

Frecuentemente, en obras previstas en macizos muy meteorizados, incluso en suelos, se suele perforar con un cabezal equipado con discos de corte ante la eventual aparición de tramos sanos, debido a la dificultad que supone el cambio de cortadores y el elevado impacto económico que genera ese retraso.

Hegab y Smith (15) analizaron los rendimientos de obras de microtúneles mediante el estudio del tiempo de retraso que tiene lugar únicamente durante la excavación del túnel. A partir de los datos de 35 tramos de distinta longitud y por medio de un tratamiento estadístico, propusieron unas ecuaciones para estimar los tiempos de retraso en las que la única variable que se tiene en cuenta es la longitud del túnel a excavar, no considerando los parámetros geomecánicos de la roca o el resto de operaciones que intervienen en el ciclo de trabajo de una MTBM.

Por tanto, dado que los modelos desarrollados sobre rendimientos de discos de corte fueron obtenidos en proyectos realizados con TBM, este artículo pretende analizar si dichos modelos para predecir los esfuerzos sobre los útiles de corte o estimar el rendimiento del sistema son aplicables a las MTBM y con qué grado de coincidencia.

Para ello se comparan los valores reales de fuerza aplicada sobre los útiles de corte y las velocidades de penetración con los calculados a partir de los modelos propuestos en la literatura de TBMs, empleándose los que utilicen datos geomecánicos que se encuentran disponibles en la caracterización geológica del proyecto, principalmente σ_C, σ_T y RQD y de geometría de cortadores y presentar un modelo ajustado a las características de las MTBMs.

Además se propone un modelo para estimar las horas totales, HT, necesarias para la ejecución de un microtúnel, incluyéndose todas y cada una de las operaciones propias del ciclo de trabajo de la MTBM y no sólo la excavación del microtúnel. Comparados el valor calculado mediante el método y el real se puede obtener un coeficiente de seguridad, K_OP, o de incertidumbre que indica cuánto podría desviarse el cálculo de la realidad.

El artículo se organiza de la siguiente forma: la sección 2 describe la maquinaria empleada en microtúneles y la medición de los parámetros principales de excavación. En la sección 3 se presenta la base de datos de proyectos de MTBM disponibles y sus características geológicas. En el apartado 4 se comparan los rendimientos reales obtenidos en los tramos analizados con los proporcionados por los modelos existentes sobre TBMs, presentándose un nuevo modelo más ajustado a las MTBMs. Además se presenta un modelo para el cálculo de las horas totales, HT, y un sencillo caso práctico. Finalmente, las conclusiones son expuestas en el apartado 5.

2. DESCRIPCIÓN DE LAS MÁQUINAS MTBM Y PARÁMETROS EMPLEADOSTop

Las máquinas empleadas en la ejecución de los microtúneles analizados en este artículo fueron dos máquinas Herrenknecht AVN, cuyas características se presentan en la Tabla 1. Los tubos de diámetros nominales (DN) de 1.600 mm se instalan en galerías de 2.040 mm de diámetro de excavación y los de diámetro 2.000 mm en galerías de 2.475 mm de diámetro de excavación. Se emplearon cabezales equipados con discos de corte de 280 mm (11”) y 305 mm (12”).

La máquina MTBM se compone en esencia de dos partes; cuerpo de máquina primero (MC-I) y cuerpo de máquina segundo (MC-II). El MC-I se compone a su vez de dos partes; la parte delantera o móvil y la parte trasera o fija. La parte delantera del MC-I contiene el cabezal perforador y puede orientarse formando un ángulo con respecto a la parte trasera fija, para lo que se precisan al menos 3 cilindros direccionales. Estos cilindros son hidráulicos y tienen una presión máxima de trabajo de 500 bares, siendo la presión que porta cada uno de los cilindros direccionales proporcional a la fuerza que soportan los discos de corte. La presión se mide por medio de un sensor ubicado en el propio cilindro. Variando la carrera de estos cilindros se consigue el guiado de la máquina. La parte trasera de MC-I sirve de apoyo a los cilindros y absorbe los esfuerzos de reacción.

El MC-II porta el grupo electro-hidráulico y la estación remota del autómata que transmite la señal al pupitre de control mediante un cable a lo largo de la galería.

Cuando se empuja desde el bastidor ubicado en el pozo con una fuerza E, parte se pierde en el rozamiento entre los tubos y el terreno, E_r2, así como en la camisa de la propia máquina, E_r1. Al cabezal llega una fuerza F_head, calculada mediante la ecuación [1].

El equipo mide por medio de unos sensores la presión en los cilindros direccionales, por lo que está deducida la fricción desde el puente de empuje hasta el cabezal. Asumiendo como despreciable el rozamiento del perímetro del MC-I con el terreno, que sólo tiene una longitud de 1,5 m, la medida de la presión en los cilindros direccionales proporciona la fuerza total, F_head, que soporta el cabezal en cada instante mediante la ecuación [2]:

Donde p₁, p₂, p₃ y p₄ son las presiones medidas en cada uno de los 4 cilindros direccionales; S_cil es la superficie del cilindro, que tiene un valor de 200 cm² en la máquina AVN1600E y de 250 cm² en la AVND2000.

En este análisis no se tiene en cuenta el efecto de la posición de los cilindros direccionales, puesto que se operan poco y suele realizarse de forma leve, siendo el máximo ángulo de variación 2,3° con respecto a la traza inicial. Este ángulo máximo supondría un esfuerzo radial que solamente supone un 4 % de la fuerza total sobre el cabezal, por lo que se considera despreciable.

El ordenador de la máquina guarda el registro de los parámetros de excavación en intervalos de unos 90 segundos, aunque se pueden programar otros intervalos.

La fuerza por cada filo de corte, F_n, se obtiene dividiendo F_head por el número de filos de corte del cabezal, N_fc (Tabla 1), según la ecuación [3].

La penetración por revolución, P_rev, se determina a partir del número de revoluciones de la máquina por unidad de tiempo, w, y la longitud excavada entre dos registros consecutivos, Δl, registrados en un intervalo de tiempo, Δt, mediante la ecuación [4]:

La medición de la longitud Δl se realiza mediante un dispositivo denominado coloquialmente «correcaminos», que consta de una rueda que permanece en contacto con el tubo y es capaz de rotar con el avance del mismo, por efecto de la fuerza de rozamiento entre ambos. Además, para poder incrementarla, el dispositivo dispone de un resorte interno que presiona la rueda contra el tubo.

A partir de estos dos parámetros se puede obtener el valor de resistencia a la penetración (field penetration index, FPI), propuesto por Hamilton y Dollinger (16), y que tras ser introducido por Nelson et al.(17), ha sido empleado posteriormente en numerosos estudios sobre excavabilidad con TBM (18). Se trata del cociente entre la fuerza aplicada sobre el cortador y el avance por revolución, que se calcula por medio de la ecuación [5]:

En cada obra se registra, por un lado, el tiempo total, t_t (usualmente medido en horas, HT) empleado en la ejecución del tramo, y, por otro lado, el tiempo neto de perforación, t_p (también medido en horas, HP) cuando el cabezal gira y arranca roca. A partir de estos datos se puede calcular el rendimiento de perforación, rate of penetration, ROP, o avance de excavación, que es el ratio entre la longitud del túnel y las horas netas de perforación (ecuación [6]) y la velocidad de avance, AR, como ratio entre la longitud del túnel y las horas totales empleadas (ecuación [7]).

Si en la ecuación [4] sustituimos Δl por L y Δt por HP, donde en vez de tomarse un incremento de avance se toma toda la longitud del tramo y el tiempo empleado para su excavación (ecuación [8]), se puede obtener ROP en función de la fuerza aplicada a los útiles de corte, F_n , y la velocidad de rotación, w (ecuación [10]).

3. PROYECTOS ANALIZADOS Y GEOLOGÍATop

La base de datos empleada en este artículo se obtuvo a partir de los valores registrados durante la ejecución de 15 tramos de microtúneles en 8 proyectos de 2002 a 2010, sumando un total de 4,5 km, con tubos de diámetro interior de 1.600 y 2.000 mm (Tabla 2).

La profundidad media de la excavación fue inferior a 20 m excepto en LUG-1 donde se alcanzaron hasta 100 m de profundidad. Las características mecánicas de los macizos rocosos atravesados se conocen a partir de los estudios geológicos y geotécnicos de cada proyecto, en los que se incluyen sondeos en la traza del túnel y fuera de ella. Existe una gran variabilidad en relación a la cantidad de ensayos disponibles.

4. RESULTADOS Y DISCUSIÓNTop

4.1. Correlación entre los valores obtenidos mediante los modelos existentes y los reales

Para cada uno de los 15 tramos de túnel analizados se obtuvo un diagrama como el de la Figura 1 (correspondiente a CAL-2), donde se muestra la medición de FPI obtenida en cada intervalo de tiempo, generalmente de 90 segundos, mediante un punto, a lo largo de la longitud de cada tramo. La línea horizontal indica el valor medio de FPI observado de cada tramo. La Tabla 3 recoge los valores medios de rendimiento de excavación (F_n, P_rev, w, FPI) y de características geomecánicas de cada tramo. El valor medio de FPI no coincide con el ratio entre los valores de F_n y P_rev presentados en la Tabla 3 dado que estos últimos se corresponden con el promedio de valores registrados a lo largo de todo el tramo. La caracterización geomecánica de cada tramo se llevó a cabo por medio de los ensayos disponibles. En caso de atravesarse varias litologías, se calcularon los valores proporcionalmente a la longitud excavada en cada litología, según los perfiles geológicos disponibles.

Tabla 3. Valores medios de los parámetros principales en cada tramo analizado.

Tramo	Fhead (kN)	Fn (kN)	w (rev/min)	Prev (mm/rev)	FPI (kN/mm)	σc (MPa)	σT (MPa)	RQD (%)
ARR-1	936	49,3	6,2	5,1	12,8	34,46	4,11	75,00
ARR-2	805	42,3	4,4	7,7	8,7	27,09	4,32	100,00
ARR-3	890	46,8	4,1	6,2	9,9	19,73	4,53	80,00
CAL-1	756	39,9	4,1	12,8	3,9	3,60	1,28	0,00
CAL-2	925	48,7	4,2	10,0	13,3	33,96	3,46	25,90
CAL-3	519	27,3	4,3	11,1	3,0	24,12	2,76	15,00
CAL-4	797	42,0	4,2	11,4	5,3	34,78	3,52	22,80
LUG-1	957	50,3	7,9	2,0	38,4	54,17	10,06	58,33
LUG-2	1.104	58,1	7,5	1,8	34,4	73,63	9,22	58,33
URU-1	825	43,5	6,1	5,8	12,9	50,60	7,62	80,00
MOM-1	1.482	61,8	3,6	7,6	11,2	60,03	7,00	60,00
NUR-2	1.889	78,7	4,1	9,6	10,9	25,00	2,00	90,00
PAM-1	2.209	92,1	3,4	13,6	7,3	13,15	6,80	60,00
PAM-3	1.930	80,4	3,6	10,8	7,1	10,50	5,26	90,00
PAN-1	1.770	73,5	3,7	8,5	12,2	17,85	0,07	65,00

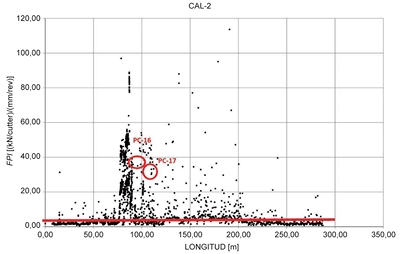

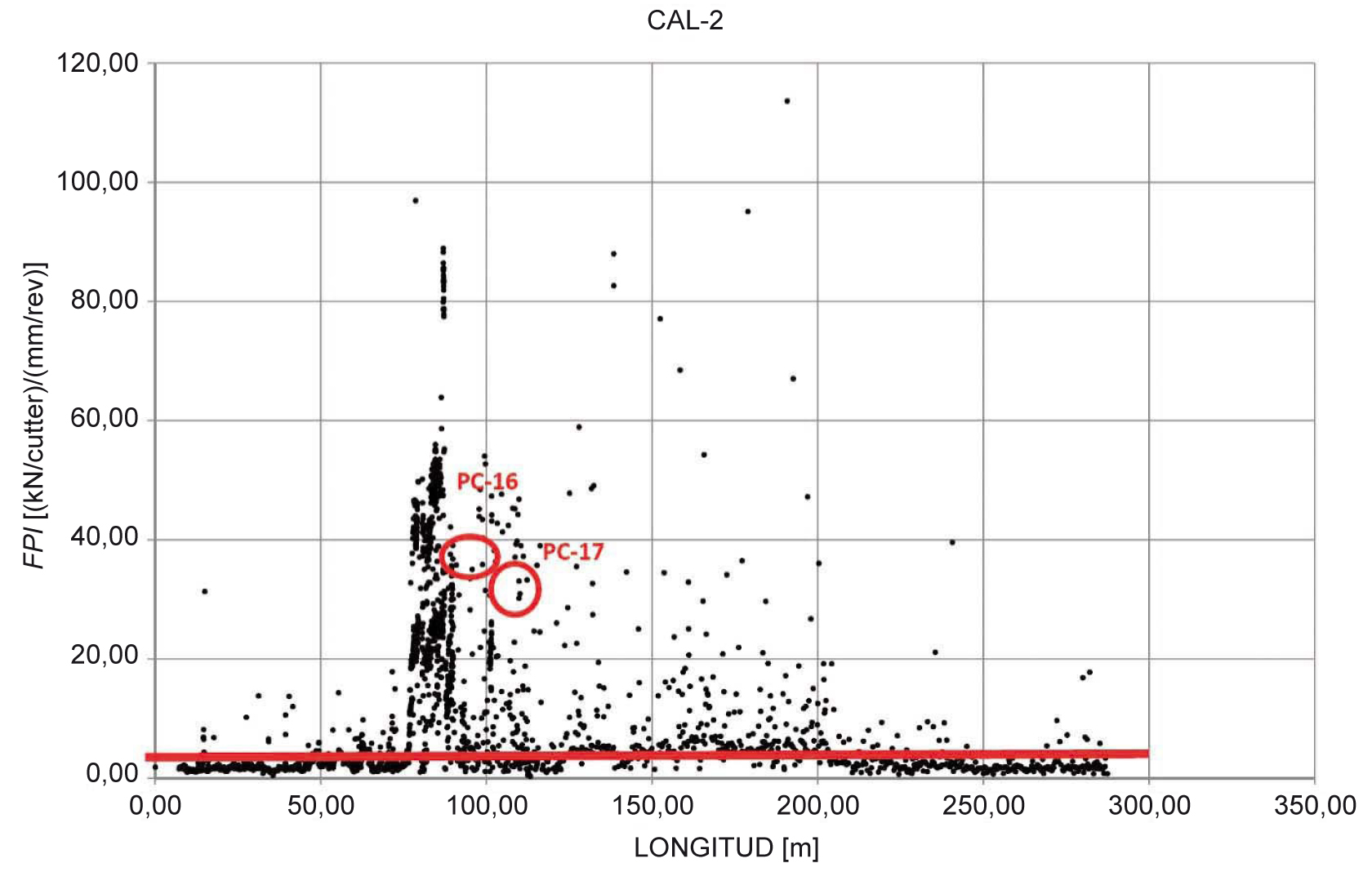

Figura 1. Valores de FPI obtenidos en el tramo CAL-2 cada 90 segundos de perforación.

Además, en la Figura 1, rodeados en círculos, se indican los puntos donde el trazado del túnel atraviesa el lugar donde se había realizado un sondeo, denominados puntos de control, PC. De esos puntos concretos se conocen las características geomecánicas a través de los sondeos que existían en el proyecto, así como los rendimientos de excavación (FPI, w, F_n y P_rev) en el entorno de ese punto, 5 m antes y 5 m después del lugar del sondeo (Tabla 4). De esta forma, tanto los valores medios de rendimiento de la excavación (FPI, F_n y P_rev) de todo el tramo y las características geomecánicas medias del tramo (Tabla 3), como los valores puntuales de rendimiento en el entorno y las características geomecánicas de los PC (Tabla 4) se utilizaron para la comprobación de los valores obtenidos mediante las fórmulas existentes sobre rendimiento de TBMs.

Tabla 4. Valores de los parámetros principales en el entorno de los sondeos, puntos de control.

Punto de control	Tramo	Fn (kN)	w (rev/min)	Prev (mm/rev)	FPI (kN/mm)	σc (MPa)	σT (MPa)	RQD (%)
PC-2	ARR-1	38,20	4,5	5,14	11,06	7,48	4,81	100,00
PC-3	ARR-2	28,20	4,5	5,40	7,56	2,88	4,81	100,00
PC-5	ARR-2	54,12	4,5	3,72	19,90	76,30	3,42	100,00
PC-6	ARR-3	48,35	2,19	11,97	5,87	13,29	4,81	80,00
PC-16	CAL-2	65,51	4,2	2,70	33,56	80,76	7,18	69,33
PC-17	CAL-2	60,18	4,42	2,67	27,01	75,00	7,18	69,33
PC-18	CAL-3	30,42	4,24	10,14	3,10	6,19	1,28	60,00
PC-20	CAL-4	65,64	4,2	4,88	16,81	30,36	4,23	60,00
PC-35	LUG-2	56,99	7,1	1,80	33,29	57,70	6,46	75,00
PC-36	LUG-2	65,04	7,2	1,66	42,04	99,20	10,08	50,00
PC-37	LUG-2	67,80	7,1	1,71	39,97	126,13	10,03	50,00
PC-42	MOM-1	65,93	3,65	6,07	14,04	60,80	7,08	60,00
PC-45	PAM-1	97,51	3,4	11,56	9,41	13,10	7,92	60,00
PC-47	PAM-1	81,30	3,4	8,65	11,78	19,20	5,67	60,00
PC-48	PAM-3	77,98	3,7	11,16	7,00	11,20	5,67	90,00
PC-49	PAM-3	78,65	3,72	10,71	7,46	10,10	4,46	90,00
PC-52	PAM-3	72,21	3,45	9,52	8,33	12,35	5,67	90,00
PC-53	PAN-1	66,92	3,5	8,95	14,72	16,94	0,06	65,00
PC-54	PAN-1	61,78	3,8	7,82	8,30	18,78	0,08	65,00

Las fórmulas propuestas en los principales modelos desarrollados para la predicción del rendimiento de TBM, tanto empíricas como teóricas, se muestran en la Tabla 5.

Tabla 5. Principales modelos de rendimiento de tuneladoras (TBM).

Autor/es (año)	Fórmula propuesta	Ecuación
Roxborough y Phillips (1975) (9)		[11]
Graham (1976) (19)		[12]
Farmer y Glossop (1980) (20)		[13]
Cassinelli et al. (1982) (21)		[14]
Innaurato et al. (1991) (22)		[15]
Rostami (1997) (23)		[16][17][18]
Yaguiz (2008) (24)		[19]
Gong y Zhao (2009) (25)		[20]
Hassanpour et al. (2009) (3)		[21]
Khademi Hamidi et al. (2010) (26)		[22]
Hassanpour et al. (2011) (27)		[23]
Farrokh et al. (2012) (12)		[24]

Notas. ø/2: medio ángulo del filo del cortador (rad); D: diámetro del cortador; P: penetración (mm); RSR: rock structure rating; F_t: fuerza total resultante, T: ancho del filo de corte; R: radio del cortador; P°: presión base en la zona fracturada; ψ: constante de la función de distribución de la presión, habitualmente entre -0,2 y 0,2; C: constante, de valor aproximado 2,12; S: espaciado entre cortadores; J_c: valor de la condición de las juntas en el sistema RMR; PSI: peak slope index en el test Punch; α: ángulo entre el eje del túnel y el plano de juntas; DPW: distancia entre planos de debilidad, según Bruland (1999); BI₍₁₎: specific rock mass boreability index (índice de excavabilidad específico del macizo rocoso); Bi: índice de fragilidad de la roca; J_v: recuento volumétrico de juntas; D_t: diámetro del túnel (m); RT_c: código del tipo de roca; RQD_c: código RQD.

De los modelos presentados en la Tabla 5 no todos pueden ser utilizados en proyectos de microtuneladoras, dado que no están disponibles todos los ensayos que cada modelo necesita. Se evalúan los valores obtenidos mediante las fórmulas de Roxborough y Phillips (9), Graham (19), Farmer y Glossop (20), Rostami (23) y Hassanpour et al.(3), aplicada esta última para rocas carbonato-arcillosas, como las presentes en los tramos analizados. Los coeficientes de determinación R² obtenidos entre los modelos propuestos y los valores obtenidos se muestran en la Tabla 6.

Tabla 6. Coeficientes de determinación para las fórmulas de rendimiento de TBMs analizadas con los datos reales.

Modelo	Ecuación	Parámetro estimado	Coef. determinación (R2)
Roxborough y Phillips (1975) (9)	[11]	Fn	0,0035
Graham (1976) (19)	[12]	Prev	0,3774
Farmer y Glossop (1980) (20)	[13]	Prev	0,012
Rostami et al. (1997) (23)	[16][17][18]	Fn	0,009
Hassanpour et al. (2009) (3)	[21]	FPI	0,20

A la vista de los valores obtenidos, se estimó que dichas fórmulas no eran válidas para el uso en microtuneladoras, por lo que, utilizando los datos disponibles, se examinó la relación entre los parámetros geológicos de cada tramo y de los puntos de control (PC) con los parámetros de rendimiento de la MTBM, mediante análisis de regresión lineal simple (Tabla 7).

Tabla 7. Resumen de los resultados del análisis estadístico y coeficientes de determinación (R²).

Parámetro	Coeficiente de determinación (R2)				Correlación	Eq. n.º
	ROP	Prev	FPI	Tipo relación
σC	0,614	0,667	0,725	Lineal		[25]
σT	0,336	0,378	0,436	Lineal		[26]
RQD	0,273	0,142	0,187	Polinómica		[27]

Como se observa, el FPI muestra una mejor correlación con los parámetros geológicos y, por consiguiente, fue seleccionado para desarrollar una relación empírica con los parámetros geológicos y de la máquina mediante una regresión lineal múltiple. Se utilizaron como variables independientes (o predictores) la resistencia a compresión simple, σ_C ; la resistencia a tracción, σ_T; el Rock Quality Designation, RQD; el diámetro de los discos, D, y la separación entre discos, S. La influencia de cada variable en el FPI fue evaluada usando un análisis de regresión por pasos hacia adelante mediante el programa SPSS v24.0. Tras estudiar distintas combinaciones la mejor correlación se encontró entre el parámetro ln(FPI) y las variables independientes UCS y RQD. La ecuación obtenida es:

Con FPI expresado en (kN/cutter)/(mm/rev), RQD en porcentaje (%) y σ_C en MPa. El coeficiente de determinación (R²) es 0,697 y el coeficiente R² ajustado es 0,678, indicando que la regresión planteada explica el 70 % de la variabilidad de los datos disponibles. La prueba de significación indica que existe una relación lineal significativa entre las variables. Otros supuestos que se deben cumplir en los análisis de regresión lineal múltiple son la independencia, la homocedasticidad y la normalidad de los residuos y la no colinealidad. La independencia de los residuos se puede evaluar con el estadístico de Durbin-Watson (DW), cuyo valor varía entre 0 y 4, asumiéndose que hay independencia con valores entre 1,5 y 2,5, y se obtiene un valor de 1,969. La normalidad de residuos se comprueba en la Figura 2a) donde se observa cómo los residuos estandarizados (o tipificados) se ajustan a la recta de distribución normal. La homocedasticidad se comprueba en la Figura 2b) donde se observa que la variación de los residuos no sigue ningún patrón. La no colinealidad queda demostrada con un nivel de tolerancia 0,983, superior a 0,10 y un valor de FIV de 1,108, no superior a 10. Además, un análisis de la F de Snedecor y de la t de Student de los resultados indica que la correlación es real (p < 0,05) y que los de regresión son verdaderos, o sea, significativamente distintos de cero (p < 0,05).

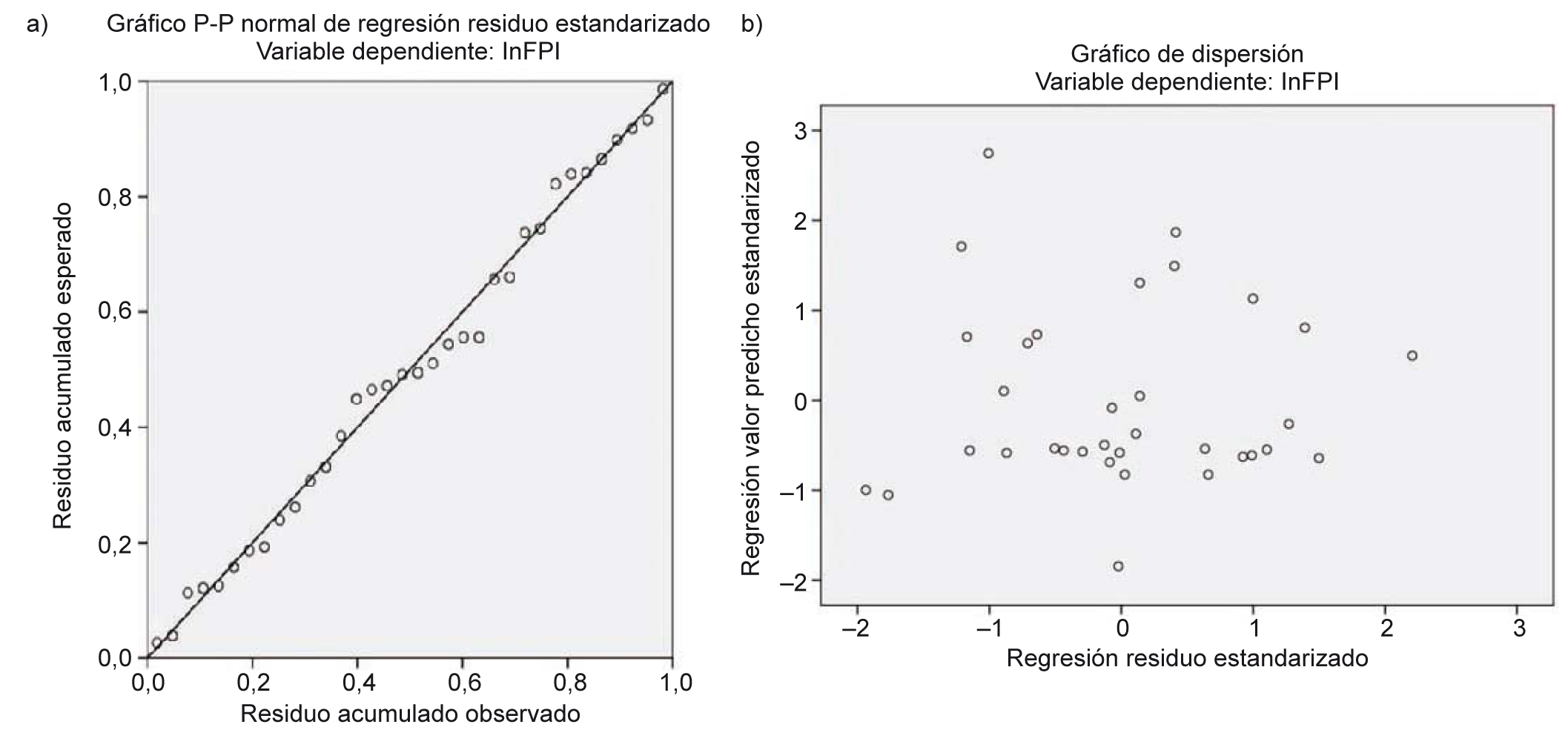

Figura 2. a) Gráfico normal de regresión del residuo estandarizado. b) Gráfica de dispersión de los residuos estandarizados.

4.2. Modelo para la predicción de las horas totales de trabajo en un microtúnel

Los proyectos que emplean MTBM se caracterizan por ser de corta longitud, y en consecuencia de corta duración, oscilando los plazos entre 2 o 3 semanas hasta 3 o 4 meses. Por tanto, en una actividad tan dinámica resulta útil disponer de un modelo que permita determinar el tiempo de ejecución del tramo desde que se inicia el montaje hasta que se retira el equipo para ser trasladado a otro lugar, teniendo en cuenta el ciclo de trabajo de las MTBMs.

La cantidad de horas totales, HT (h), necesarias para la ejecución de un tramo de longitud, L (m), incluyendo los tiempos en los que la máquina no excava se puede determinar mediante la ecuación [29].

El significado de las variables empleadas en la ecuación [29] se presenta en la Tabla 8, donde además se expone a qué parte del ciclo de trabajo de la MTBM pertenece cada variable.

Tabla 8. Ciclo de trabajo de la MTBM y significado de las variables empleadas en la ecuación [29].

Fase del ciclo de trabajo	Variable utilizada	Unidades empleadas	Valores habituales
Perforación	ROP: rendimiento de perforación.	m/h	Distinto en cada proyecto
Colocación de tubo nuevo	LT: Longitud del tubo	m	De 2,4 a 3,0 m
	TNT: Tiempo habitual de instalación de nuevo tubo	h	De 0,5 a 0,7 h
Tiempo de reanudación de la perforación	LT: Longitud del tubo	m	De 2,4 a 3,0 m
	TMRP: Tiempo medio de reanudación de la perforación tras cada tubo nuevo (alinear láser, cebar bombas, etc.)	h	De 0,09 a 0,25 h
Cambio de cortadores	Lc: Longitud excavable con el mismo cortador, vida de los cortadores	m	Variable según cortador y terreno a atravesar
	TMC: Tiempo medio de cambio de cortadores	h	De 24 a 36 h
Cambio de agua de perforación	LAG: Longitud que se puede perforar sin cambiar el agua del tanque	m	De 10 a 100 m
	TMAG: Tiempo medio de cambio de agua del tanque	h	2 h
Comprobación topográfica del trazado	LTOP: Longitud que se puede perforar entre dos comprobaciones topográficas	m	20 m
	TMTOP: Tiempo empleado en realizar la comprobación topográfica	h	De 1 a 2 h
Mantenimiento del equipo	LMAN: Longitud que se puede perforar sin realizar parada de mantenimiento preventivo del equipo	m	100 m
	TMMAN: Tiempo medio empleado para el mantenimiento preventivo del equipo	h	6 h
Imprevistos	TI: Tiempo asignado a imprevistos que se puedan conocer con anterioridad. Si se hace uso del coeficiente KOP, asignar TI = 0	h	Variable
Rendimiento del ciclo	KOP: rendimiento global que tiene en cuenta incertidumbres geológicas y debidas a otras causas	-	De 1 a 5

Se ponen de manifiesto las diferencias entre el ciclo de excavación de las MTBM y el que propone Bruland (8) para las TBM.

Con respecto a las variables descritas y a sus valores habituales expuestos se realizan las siguientes indicaciones:

• La operación de cambio de discos de corte en microtuneladoras es compleja debida a la falta de espacio. Un valor de T_MC de 24 a 36 h de trabajo puede resultar bajo en caso de que surgieran problemas.
• La vida de los cortadores, L_c, depende de la abrasividad y de la fuerza aplicada sobre los mismos. En las obras analizadas en este artículo la vida de los cortadores ha variado entre 70 y 450 m. Generalmente las obras se ejecutan sin cambiar los útiles de corte, bien por ser cortos los tramos, bien por la baja abrasividad del terreno o bien porque se aprovechó al máximo la vida útil de los discos para evitar un costoso cambio de cortadores. En los casos analizados únicamente se efectuaron cambios de discos en los tramos LUG-2, CAL-1 y CAL-2. Al final de cada obra se comprobó el desgaste de los cortadores, el cual era muy variable. Resulta inviable medir el desgaste con mayor frecuencia debido a la dificultad y coste que supone el acceso al frente.
• La longitud que se puede excavar sin cambiar el agua del tanque, L_AG, depende de la cantidad de finos que se produzcan durante el arranque y trituración de los fragmentos (chips) en la cámara, así como de los medios disponibles en la planta de separación. En excavaciones en roca puede variar entre los 10 m para rocas que generan muchos finos (margas, lutitas, esquistos) a más de 50 m en granitos. No realizar el cambio de agua de perforación con regularidad puede reducir el rendimiento de perforación.
• La topografía para la comprobación de la alineación de la máquina debe realizarse sin empuje de los tubos y, por lo tanto, implica una parada. Además, a partir de los 100 m de longitud puede ser necesario realizar estaciones dentro del tubo, lo que implica una ralentización del proceso debido a las limitaciones de espacio.
• Una vez calculado el FPI mediante la ecuación [28] para estimar el ROP sólo es necesario introducir los valores de F_n y rpm de las máquinas disponibles en la ecuación [10]. Los valores habituales de rpm varían entre 4 y 8 rev/min, mientras que el valor de F_n dependerá de la microtuneladora escogida. Para un estudio preliminar se propone la ecuación [30] que mediante un análisis de regresión lineal múltiple, similar al llevado a cabo para predecir FPI, relaciona ROP con los mismos parámetros utilizados para el FPI.



  Con ROP expresado en m/h, RQD en porcentaje (%) y σ_C en MPa. El coeficiente R² obtenido es 0,678 y el R² ajustado es 0,658. Se cumplen igualmente la independencia (DW = 1,509), la homocedasticidad y la normalidad de residuos y la no colinealidad (nivel de tolerancia = 0,983 y FIV = 1,018). El análisis de la F de Snedecor y de la t de Student indica que la correlación es real y que los coeficientes de regresión son distintos de cero con un nivel de confianza del 95 %.

El coeficiente K_OP de la ecuación [29] representa un coeficiente de ponderación que tiene en cuenta todas las incertidumbres que pueden afectar a las variables de la ecuación [29], es decir, las incertidumbres que pueden existir en el proyecto.

Para determinar el valor de K_OP se compararon los valores de HT reales indicados en la Tabla 9, denominados HT_real, con los calculados a partir del ROP obtenido por medio de la ecuación [30], designado como HT_pred. Para el resto de variables se adoptan los valores específicos de cada obra (Tabla 9).

Tabla 9. Horas totales reales, horas totales obtenidas por el modelo y datos utilizados de cada uno los tramos analizados

OBRA	HTreal (h)	HTpred (h)	KPO= HTreal/ HTpred	LT (m)	TNT (h)	TMRP (h)	NCC	TMC (h)	LAG (m)	TMAG (h)	LTOP (m)	TMTOP (h)	LMAN (m)	TMMAN (h)
ARR-1	649	454,6	1,43	3,0	0,6	0,2	0	36	10	2	20	2	100	6
ARR-2	550	622,6	0,88	3,0	0,6	0,2	0	36	10	2	20	2	100	6
ARR-3	594	514,1	1,16	3,0	0,6	0,2	0	36	10	2	20	2	100	6
CAL-1	308	240,5	1,28	3,0	0,6	0,2	1	36	10	2	20	2	100	6
CAL-2	616	339,2	1,82	3,0	0,6	0,2	1	36	10	2	20	2	100	6
CAL-3	1.001	213,8	4,68	3,0	0,6	0,2	0	36	10	2	20	2	100	6
CAL-4	242	345,3	0,70	3,0	0,6	0,2	0	36	10	2	20	2	100	6
LUG-1	319	244,5	1,30	3,0	0,6	0,2	0	36	10	2	20	2	100	6
LUG-2	1.694	695,5	2,44	2,4	0,6	0,2	4	36	10	2	20	2	100	6
URU-1	143	111,7	1,28	2,4	0,6	0,2	0	36	10	2	20	2	100	6
MOM-1	539	140,6	3,83	2,4	0,6	0,2	0	36	10	2	20	2	100	6
NUR-2	99	126,1	0,79	2,4	0,6	0,2	0	36	10	2	20	2	100	6
PAM-1	363	343,4	1,06	2,4	0,6	0,2	0	36	10	2	20	2	100	6
PAM-3	517	460,3	1,12	2,4	0,6	0,2	0	36	10	2	20	2	100	6
PAN-1	924	484,7	1,91	2,4	0,6	0,2	0	36	10	2	20	2	100	6

Nota: NCC es el número de cambio de cortadores que se realizaron en el tramo. Se introduce este valor en lugar de la relación L/L_C

En la Figura 3 se muestran los valores del ratio entre HT_real y HT_pred, que varía entre 0,70 y 4,68. Un valor inferior a 1 indica que emplean menos horas de las estimadas para la ejecución del tramo. El valor medio del ratio es de 1,71 con una desviación estándar de 1,138. Por tanto se recomienda un valor de 1,75 pudiendo llegar hasta 5 en el caso de obras mal definidas geológicamente.

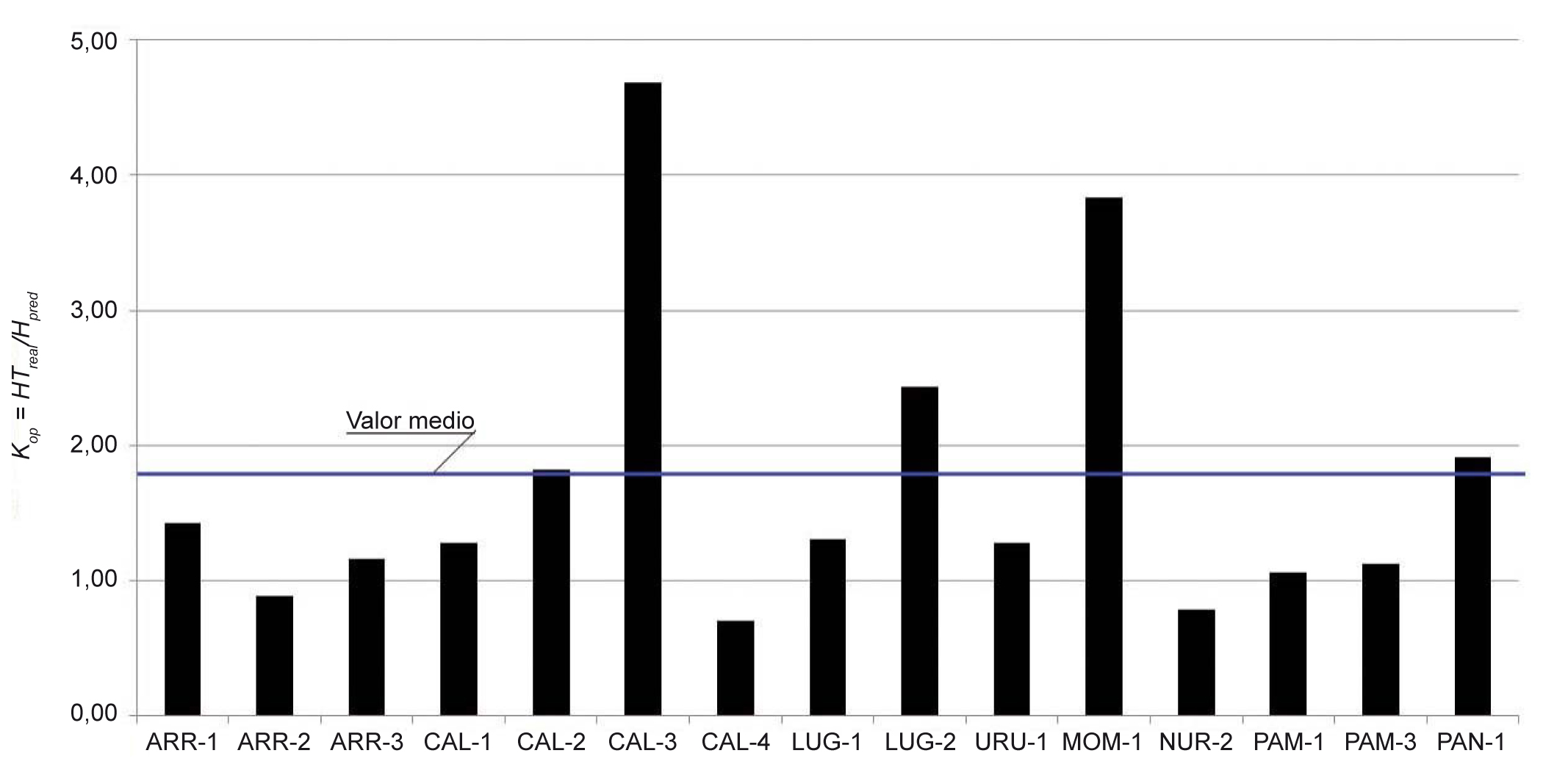

Figura 3. Posibles valores de KOP a partir del ratio HTreal/HTpred.

Como se ha mencionado previamente, Hegab y Smith (15) propusieron una expresión para calcular el tiempo de retraso en la obra durante la fase de excavación del microtúnel para empresas contratistas con un rendimiento medio (ecuación [31]), tras comprobar que la distribución de Weibull representa mejor la distribución de probabilidad de retraso en la obra:

Donde DT es el tiempo de retraso, expresado en minutos, y L es la longitud del túnel, en metros. Como se observa, esta ecuación no tiene en cuenta ningún parámetro geomecánico del terreno a atravesar. La expresión propuesta se refiere únicamente a retrasos que se pueden producir durante la fase de excavación para los que considera 5 causas posibles: problemas con las bombas y la línea de slurry, problemas de operación, problemas con el láser, averías mecánicas y organización de los trabajos en superficie.

Utilizando el tiempo de retraso calculado mediante la ecuación [31], se puede estimar un tiempo total de obra necesario como suma del tiempo empleado en la perforación del túnel (L/ROP) más los retrasos durante esa operación. Se ha calculado el valor alternativo de K_OP, K_OP(H), que se obtiene como cociente entre las horas totales reales, HT_real, de las obras de estudio (Tabla 9) y las horas estimadas por el método propuesto por Hegab y Smith (15) (ecuación [32]).

ROP se ha obtenido mediante la ecuación [30]. En la Figura 4 se comparan los valores de K_OP y K_OP(H) para cada una de las obras estudiadas.

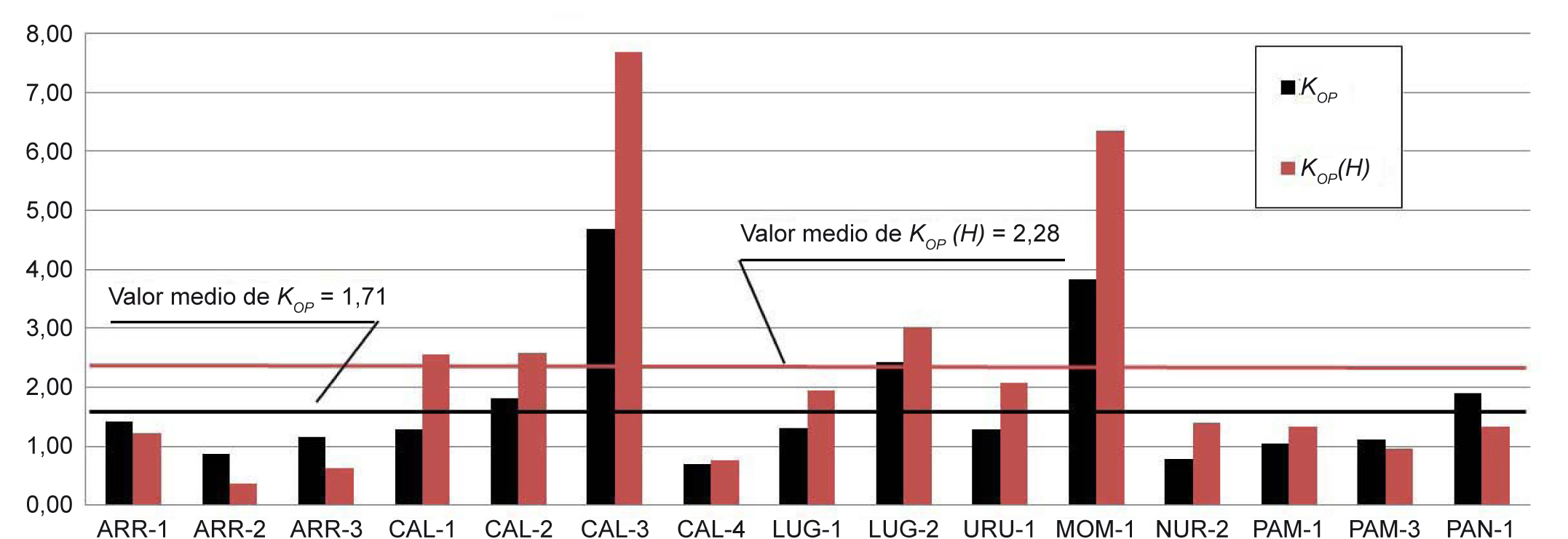

Figura 4. Comparación entre KOP y KOP(H) para los 15 tramos estudiados.

Se observa que, a excepción de 5 tramos, el valor de K_OP(H) es siempre superior al de K_OP. Esto es debido a que el análisis que efectúan Hegab y Smith (15) sólo calcula los retrasos producidos durante la fase de excavación del túnel y donde las operaciones de superficie (5.ª causa) sólo suponen la causa del 5 % de los tiempos de retraso. Sin embargo, tal y como se ha expuesto previamente, el ciclo de la MTBM comprende un mayor número de actividades, las cuales se llevan a cabo en superficie y que también pueden desviarse de los valores medios que se estiman. Por tanto, la formulación propuesta por Hegab y Smith (15) estima un valor menor de tiempo de obra, al tener sólo en cuenta retrasos debidos a perforación y no al resto de actividades. En consecuencia, sería necesario un K_OP de mayor valor, un valor medio de 2,28 con respecto a 1,71, para ajustarse a las horas reales. Por tanto, se considera más conveniente aplicar la formulación propuesta en este artículo dado que tiene en cuenta todas las fases del ciclo de excavación y la variación con respecto a la realidad es menor (menor valor de K_OP).

Finalmente se determina el tiempo total de obra, TTO (días), que considera desde el inicio del montaje hasta la finalización del mismo, mediante la ecuación [33]:

Donde TM es el tiempo de montaje necesario, con un valor habitual de 10 a 15 días, TD es el tiempo empleado para el desmontaje, incluyendo la retirada de todo el cableado, bombas y conducciones del fluido de perforación al exterior, empleándose entre 10 y 15 días según la longitud del tramo, y HT es el número de horas totales empleadas en la ejecución del tramo, expresada en días según las horas trabajadas por día.

4.3. Aplicación práctica

En este apartado se presenta un caso práctico de aplicación de la formulación expuesta en el artículo. Se ha supuesto una actuación en la que se tiene que instalar una tubería de 250 m, con tubos de 2,4 m de longitud y un diámetro nominal de 2.000 mm. Las propiedades de la geología que debe atravesar el microtúnel se detallan en la Tabla 10, junto con los valores de las magnitudes que componen el ciclo de trabajo de la MTBM, descritos en la Tabla 8. Debido a la longitud del túnel y la geología se estima que no es necesario el cambio de los discos de corte.

Tabla 10. Valores de las distintas magnitudes del caso práctico.

Magnitud	Valor
Resistencia a compresión simple, σ C	20 MPa
Rock Quality Designation, RQD	75 %
Longitud túnel, L	250 m
Longitud tubo, LT	2,4 m
Tiempo de instalación de nuevo tubo, TNT	0,6 h
Tiempo medio de reanudación de la perforación, TMRP	0,2 h
Número de cambio de cortadores, NCC	0
Longitud perforable sin cambio de agua, LAG	10 m
Tiempo medio de cambio de agua, TMAG	2 h
Longitud perforable entre dos comprobaciones topográficas, LTOP	20 m
Tiempo empleado para comprobación topográfica, TMTOP	2 h
Longitud perforable sin necesidad de mantenimiento, LMAN	100 m
Tiempo de mantenimiento preventivo, TMAN	6 h
KOP	1,75

Con estos datos, aplicando las ecuaciones [28] y [30], se obtiene que:

Con el valor de ROP introducido en la ecuación [29] se estima la cantidad de horas totales para realizar la obra (ecuación [36]).

Si se establece que se trabajan 8 horas diarias, el número total de días será 52,3. Si se suponen 15 días de instalación y 10 días de retirada de los equipos, mediante la ecuación [33], se logra una estimación de 77,3 días laborables para la realización de todas las actividades.

5. CONCLUSIONESTop

Los microtúneles se caracterizan por ser obras cortas, con una longitud entre los 100 y los 500 m, en los que el presupuesto de ejecución es muy inferior a las realizadas con TBMs. Además, se trata de unas obras más dinámicas, en las que el tramo se finaliza en unos pocos meses. Por tanto, es interesante estimar cuántas horas son necesarias para la finalización de la obra y las incertidumbres que pueden modificar esta estimación.

Por otra parte, los microtúneles se realizan a profundidades bajas, donde los macizos rocosos suelen estar alterados y ser más heterogéneos, por lo que el estudio geológico-geotécnico del proyecto no puede caracterizar correctamente ni completamente el terreno debido al escaso número de sondeos que se ejecutan para la caracterización.

Tras el análisis de los datos de 15 tramos de obras de microtúnel en geologías diversas se propuso un modelo para la estimación de las horas totales de obra que serán necesarias para llevarlo a cabo, a través del cual es posible determinar los costes de alquileres, personal, energía, etc.

El modelo precisa del valor de los rendimientos de excavación. Tras observarse que los modelos propuestos para tuneladoras (TBM) no predicen con relativa aproximación los valores obtenidos en la realidad, se propone un modelo empírico para el cálculo de FPI, obtenido a partir de los datos medios de rendimiento y de parámetros geomecánicos de los 15 tramos analizados, junto con los datos en las inmediaciones de los sondeos existentes en esos 15 tramos, denominados Puntos de Control. La ecuación propuesta tiene un alto grado de correlación. Además se proporciona una estimación de la velocidad de avance lineal de la máquina, ROP, a partir de los mismos parámetros geomecánicos.

Se propone un coeficiente K_OP de ponderación que aproxima el valor estimado de horas necesarias para la ejecución del microtúnel mediante el modelo a los valores reales observados en la realidad. El coeficiente K_OP considera las incertidumbres que afectan a este tipo de proyecto, especialmente las geológicas.

Como líneas de futuras investigaciones se plantea el estudio de la variabilidad de las horas de retraso que tienen lugar en cada una de las fases del ciclo de trabajo de las MTBM, para poder identificar mejor los valores medios de los mismos. Además, se recomienda que los proyectos de microtúneles completen sus estudios geológico-geotécnicos con otros ensayos, como los de abrasividad, que permiten analizar otras características del terreno y ver si influyen en el rendimiento, de manera similar a lo que se realiza en TBMs, así como incrementar el número de sondeos y de muestras ensayadas en cada tramo.
