2.1. Antecedentes españoles

La Jándula, una de las realizaciones más bellas y singulares de la ingeniería hidráulica española, se construye en 1932 (aunque su proyecto definitivo data de 1927) con el objeto de regular el río de nombre homónimo, afluente directo del Guadalquivir por margen derecha aguas abajo de Andújar, y de generar energía eléctrica gracias al salto de casi 90 m que genera su presa. Los motivos, técnicos y estéticos, que justifican la importancia y singularidad de La Jándula son múltiples, pero sin duda la morfología y disposición de la central, embebida parcialmente en el cuerpo de presa, es el factor más relevante. El aprovechamiento hidroeléctrico en España mediante grandes presas arranca sólo dieciséis años antes con la inauguración de Talarn, una obra de 86 m de altura sobre el impetuoso río leridano Noguera Pallaresa. Durante los diez años que trascurren desde la ejecución de Talarn (1916) y la redacción del proyecto definitivo de La Jándula tan sólo se construyen en España 3 presas hidroeléctricas de altura superior a 60 m (5) (Tabla 1).

Ninguna de las presas anteriores a La Jándula había resuelto la central hidroeléctrica incorporándola al cuerpo de presa. Todas ellas separan estructural y funcionalmente la pantalla del edificio de turbinas. No cabe duda de que el alojamiento de los equipos hidroeléctricos en un edificio exento al cuerpo de presa era una solución cautelosa frente a posibles daños debidos a filtraciones o desbordamientos, una solución casi obligada, sobre todo en aquellos primeros años de ensayo y aprendizaje. Por tanto, siempre y cuando la cerrada permitiese el alojamiento de las instalaciones hidroeléctricas aguas abajo con cierto desahogo, la separación de funciones era clara. Del mismo modo sucedía con los elementos de desagüe de avenidas, que tras los problemas de socavación de cimentaciones en presas históricas con vertido por coronación, se opta de forma general por apartarlos nítidamente de la propia pantalla. Estas reservas exigían en algunos casos costosas obras para llevar los vertederos por collados aledaños, devolviendo los caudales al cauce a suficiente distancia del cuerpo de presa.

En presas de modestas dimensiones, auxiliares a molinos hidráulicos, existen tipologías en nuestro país en las que la sala de molienda está adosada al cuerpo de presa, llegando, en algunas realizaciones, a participar estructuralmente en la resistencia del muro. Tal es el caso, por ejemplo, de las presas de cubo adosadas a una balsa, en las que, por la propia configuración del conjunto, la sala de molienda precisa ser situada junto al muro de contención. Existen ejemplos relevantes de esta solución en buena parte de la geografía española, aunque quizás una de las zonas mejor estudiadas haya sido Cáceres, con los trabajos de García-Diego (6). Estas realizaciones, aunque aún distantes formalmente de la solución de La Jándula y previas al nacimiento de los aprovechamientos hidroeléctricos, pueden considerarse el germen de las centrales hidroeléctricas situadas en el pie de presa y, por extensión, de las embebidas en la propia estructura.

Ya en el siglo XX y para uso hidroeléctrico, en España, hubo una realización previa al proyecto definitivo de La Jándula en la que se integraba la central en el cuerpo de presa. Se trata del salto de Gaitanejo (1927), en la localidad malagueña de Ardales (véase Figura 1). Esta obra fue proyectada y construida por Rafael Benjumea, fundador de la compañía de El Chorro, quien había sido reconocido con el título de Conde de Guadalhorce por su papel protagonista en la regulación del río Guadalhorce para el suministro de energía eléctrica a la ciudad de Málaga. La presa de Gaitanejo se proyectó como salto hidroeléctrico reversible, auxiliar a la presa de Conde de Guadalhorce (1921), situada inmediatamente aguas arriba del nuevo embalse (7). Si bien es cierto, como se ha afirmado, que su diseño incorporaba por primera vez en España la central en el seno de la propia presa, también hay que tener en consideración que se trata de una obra de relativa poca entidad, aunque expuesta a las avenidas de los ríos Guadalhorce y Guadalteba, y a resguardo de las crecidas del Turón, como consecuencia del efecto laminador de la presa del Conde de Guadalhorce. Se trata, por tanto, de una obra modesta en dimensiones pero muy correcta técnicamente, en particular en su resistencia a eventos hidráulicos extraordinarios. Por tanto, sin desmerecer en absoluto la aportación técnica y conceptual del salto de Gaitanejo, puede afirmarse que la presa de La Jándula se enfrentaba casi sin antecedentes nacionales a una solución constructiva no exenta de importantes riesgos.

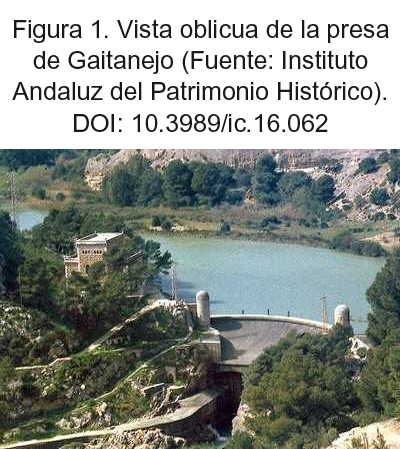

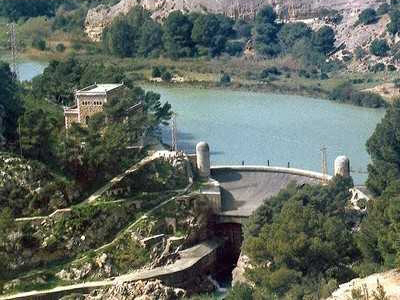

Figura 1. Vista oblicua de la presa de Gaitanejo (Fuente: Instituto Andaluz del Patrimonio Histórico).

Aunque no se han encontrado referencias escritas sobre la influencia que el salto malagueño pudo causar en el lápiz de Fernández-Shaw, se puede afirmar sin riesgo a equivocarse que este último, así como todo el equipo de la ingeniería Mengemor que intervino en el proyecto y construcción de La Jándula, era perfectamente conocedor de la obra de Rafael Benjumea.

Los indicios que corroboran tal afirmación son múltiples. Por un lado, la compañía de El Chorro y su actividad de suministro eléctrico a la ciudad de Málaga no debió pasar precisamente desapercibida en la sociedad ilustrada de la época. Fue una de las empresas pioneras españolas en la carrera hidroeléctrica y de las más sonadas por su repercusión social y mediática (8). Precisamente, como se ha indicado, tal éxito le valió a su fundador, Rafael Benjumea, el reconocimiento del título nobiliario de Conde otorgado por Alfonso XIII en 1921, y poco después, ya bajo la dictadura de Primo de Rivera, la designación como Ministro de Obras Públicas (1925-1930), cargo que desempeñaría, por cierto, durante todo el proceso de aprobación del proyecto definitivo y construcción de La Jándula (9). Finalmente, y por si estos datos no fuesen concluyentes, el grupo de El Chorro había competido con la empresa Mengemor, liderada por Carlos Mendoza Sáez de Argandoña, coautor de La Jándula, en la concesión de esta obra entre 1920 y 1924, año en el que se otorga definitivamente la autorización a Mengemor, estimándose el proyecto de La Jándula como complementario del de Canalización y aprovechamiento del Guadalquivir, que la empresa tenía ya en tramitación (10). Numerosas conexiones, por tanto, entre los principales autores de ambas obras como para poder suponer que hubo una influencia directa entre Gaitanejo y La Jándula. La Figura 2 muestra esquemáticamente las relaciones personales y profesionales que se establecieron entre los autores de ambas presas.

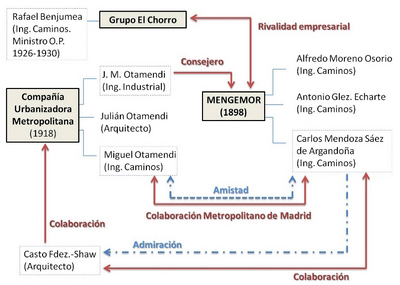

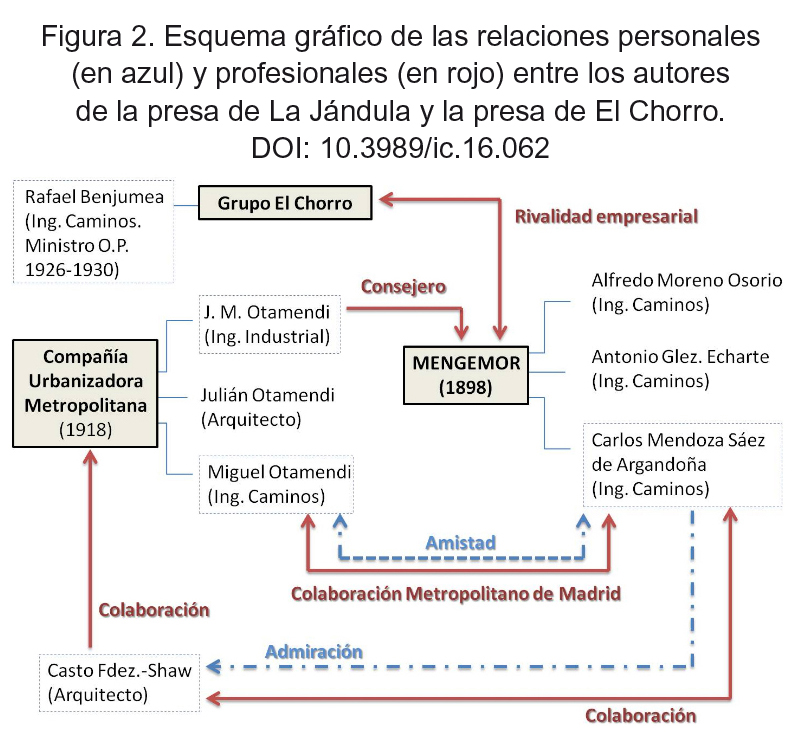

Figura 2. Esquema gráfico de las relaciones personales (en azul) y profesionales (en rojo) entre los autores de la presa de La Jándula y la presa de El Chorro.

La diferencia de altura entre ambas presas y de protección frente a las avenidas situaba, sin embargo, a Gaitanejo como simple referente estético para La Jándula, pero no suponía, en ningún caso, un ensayo válido que garantizase el éxito de la presa jienense. De hecho, la decisión final de integrar la casa de bombas en el cuerpo de la presa se realiza después de varios diseños previos en los que se prevé un edificio exento ubicado a distancias variables según las versiones, pero en todo caso alejado del pie de presa (11) (12).

2.2. Antecedentes internacionales

Resulta más difícil saber las influencias que el equipo de diseño de la presa de La Jándula, en particular el arquitecto Casto Fernández-Shaw, pudo tener de otras realizaciones anteriores en el extranjero, puesto que no existe ningún documento de los autores en este sentido. Sin embargo, son muy escasas las obras que incorporan la central en el seno de la propia presa que se construyeron en el mundo hasta ese momento (14) (véase Figura 3).

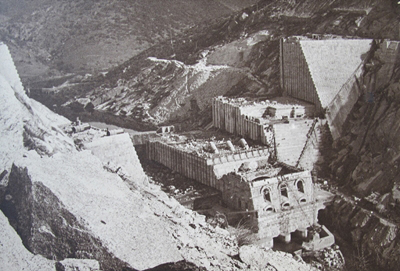

Figura 3. Vista de la presa de La Jándula en construcción, 1 de diciembre de 1928. (Fuente: Cía. de Canalización y Fuerzas del Guadalquivir) (13).

La primera realización de un salto hidroeléctrico en el que los equipos se sitúan dentro del cuerpo presa es la Bloede’s dam, una presa de gravedad construida en hormigón de apenas 8 m de altura, cuyo nombre se debe al ingeniero de origen alemán, Victor Gustav Bloede, fundador de la compañía Avalon Water Works, responsable de su construcción (15). La presa data de 1907 y se encuentra cerca de la ciudad de Baltimore, sobre el río Patapsco. En su definición se contó con la colaboración del ingeniero eléctrico Otto Wonder y se instalaron los equipos hidroeléctricos más modernos hasta entones, formados por turbinas de eje horizontal Samson y ruedas hidráulicas Poole & Hunt Leffel, de diámetros inferiores a un metro (16) (véanse Figuras 6 y 7). El diseño de esta presa se basa en la tipología de presa de núcleo hueco, constituida por una losa de hormigón reforzado, apoyada sobre contrafuertes, que fue patentada por Ambursen Hydraulic Construction Company, en 1904 (17) (18). En efecto, la patente atrajo la atención de la prensa especializada tras la realización de Warrior Ridge Dam en 1904, y otros constructores copiaron el modelo en sus realizaciones, a pesar de los esfuerzos de Ambursen por defender en los tribunales la exclusividad del diseño y de cualquier variante (véase Figura 4).

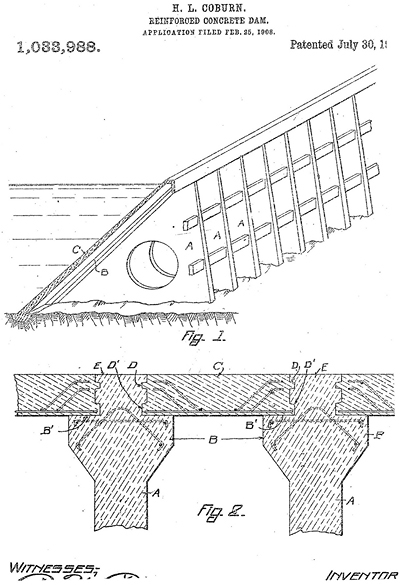

Figura 4. Patente de la compañía Ambursen de presa de contrafuertes con losa de hormigón reforzado y núcleo hueco. Fuente: www.freepatentsonline.com.

Figura 5. Dos soluciones de presas con núcleo hueco representadas por Juanelo Turriano en el siglo XVI.

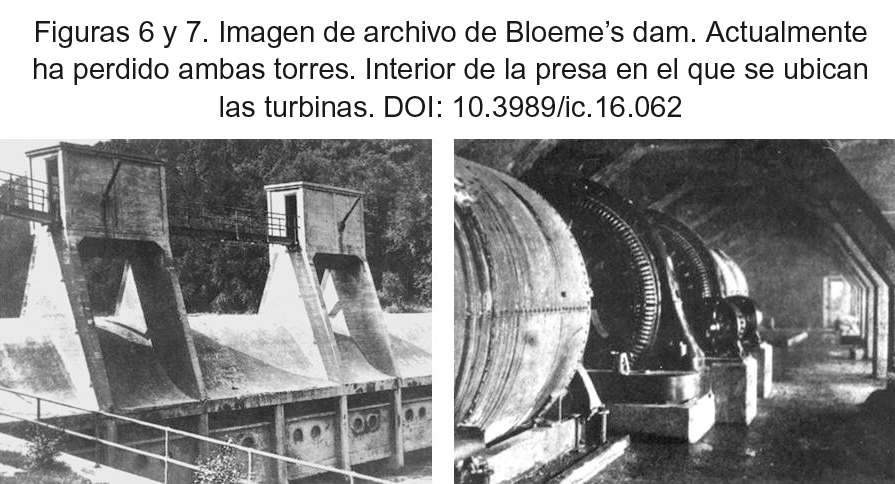

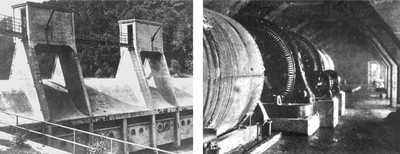

Figuras 6 y 7. Imagen de archivo de Bloeme’s dam. Actualmente ha perdido ambas torres. Interior de la presa en el que se ubican las turbinas.

La tipología patentada por la compañía del ingeniero de origen noruego afincado en Estados Unidos, Nils F. Ambursen, en realidad recuperaba y adaptaba el antiguo diseño de presas de fábrica de arcos múltiples, antiguamente utilizado en diversas partes del mundo, o de madera, con hastiales inclinados. En este sentido, la primera descripción conocida de una presa de arcos múltiples con el paramento de aguas arriba inclinado es la del Código del español Juanelo Turriano del siglo XVI (19) (véase Figura 5). La patente de Ambursen, por tanto, no suponía una solución inédita, como así recogía la sentencia de uno de los pleitos interpuestos por la compañía: «El tipo Ambursen es sustancialmente una reproducción en hormigón de las presas antiguas y de pequeña entidad construidas en madera» (op. cit., 14). Así las cosas, esta solución, que ahorraba en torno a un 40 % de material, fue replicada especialmente en Estados Unidos. De tales reproducciones interesa especialmente la ya citada Bloede’s dam, al aprovechar el espacio libre del núcleo de este tipo constructivo para ubicar por primera vez en la historia de la ingeniería hidroeléctrica la sala de máquinas en el seno de la presa.

Esta obra muestra notables similitudes formales con las presas españolas de Gaitanejo y La Jándula, ya que en todas ellas destaca el abombamiento del paramento de aguas abajo necesario para acoger los equipos, y su curvatura responde a criterios hidrodinámicos de eventuales vertidos sobre coronación. No obstante, sí se ha descartado Gaitanejo como antecedente real de La Jándula debido, entre otros motivos, a la diferencia de altura, aún menos debería contemplarse esta obra norteamericana como posible influencia en la concepción de la central de La Jándula, más allá de aspectos formales, como se ha advertido.

La integración de la central en el cuerpo de presa es una solución a la que se presta una familia de presas, ciertamente singular y escasamente representada. Se trata de las presas de cúpulas o bóvedas múltiples apoyadas sobre contrafuertes. En efecto, este tipo constructivo es una variación de las presas de contrafuertes en las que los tramos de paramento entre un contrafuerte y el contiguo se resuelven mediante arcos o cúpulas, según los casos. Los huecos existentes entre contrafuertes en algunas ocasiones acogen las salas de turbinas. Si bien no es una realización análoga a la presa de La Jándula, conceptualmente sí presenta importantes similitudes en la integración de la central.

Este tipo constructivo cuenta con dos realizaciones muy tempranas y muy notables por su resultado estético y la dimensión del salto hidráulico conseguido. La primera de ellas es la presa italiana de Santa Clara de Ula, construida entre 1918 y 1924 sobre el río Tirso, en el sector central de la isla de Cerdeña (véanse Figuras 8, 9 y 10). Esta obra muestra una solución de bóvedas múltiples de hormigón, apoyadas sobre contrafuertes de mampostería. En su diseño y construcción intervinieron los insignes ingenieros italianos Luigi Kambo y Angelo Omodeo. La obra fue la primera de este tipo en Italia y la más alta del mundo, con 61 m. Además, introduce un novedoso sistema de compuertas balancín, con sector flotante, utilizado muy escasamente en el mundo hasta esa fecha (20) (un año después España lo integraría en las compuertas del aliviadero de la presa de Camarasa).

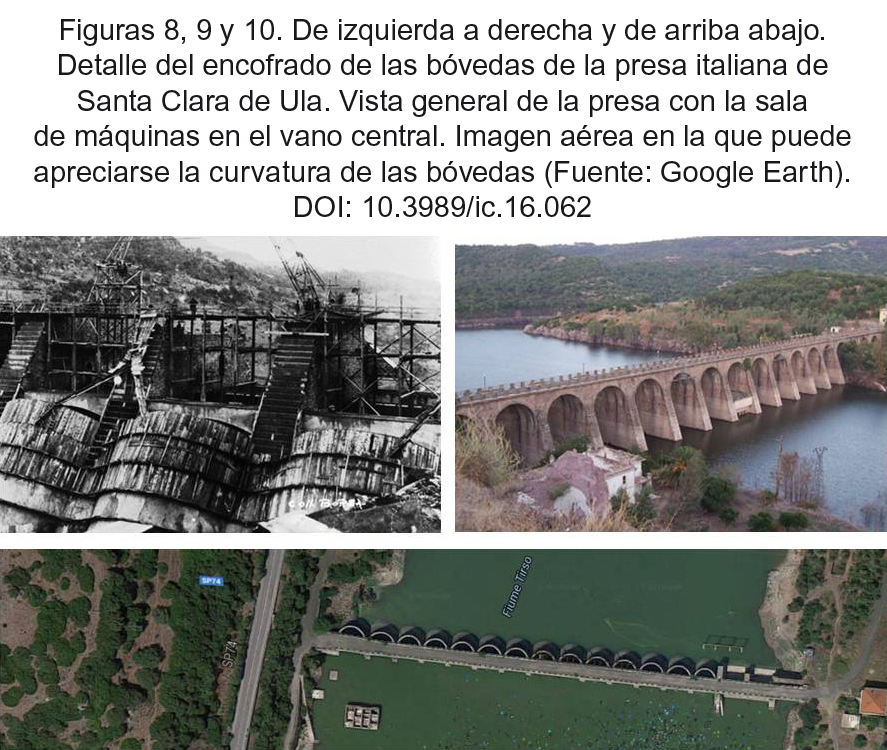

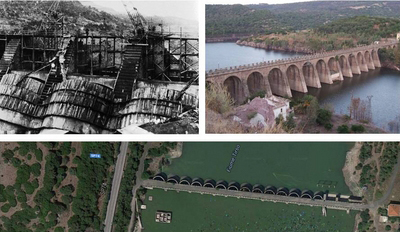

Figuras 8, 9 y 10. De izquierda a derecha y de arriba abajo. Detalle del encofrado de las bóvedas de la presa italiana de Santa Clara de Ula. Vista general de la presa con la sala de máquinas en el vano central. Imagen aérea en la que puede apreciarse la curvatura de las bóvedas (Fuente: Google Earth).

El mismo año en que se acaban los trabajos en Cerdeña comienza la construcción de la presa de Coolidge en el Estado de Arizona, en EE.UU. Esta presa, diseñada por el ingeniero Herman Neuffer, se inaugura en 1930 y consigue la sublimación estética de este tipo estructural mediante una sucesión de tres bóvedas de hormigón magníficas apoyadas sobre contrafuertes (véanse Figuras 11, 12 y 13). La presa alcanza los 76 m de altura y cuenta con dos grandes aliviaderos laterales, uno en cada estribo. La central es un edificio encajado entre dos contrafuertes, aunque no queda integrada estrictamente dentro del cuerpo de presa, debido a la estructura hueca de la misma.

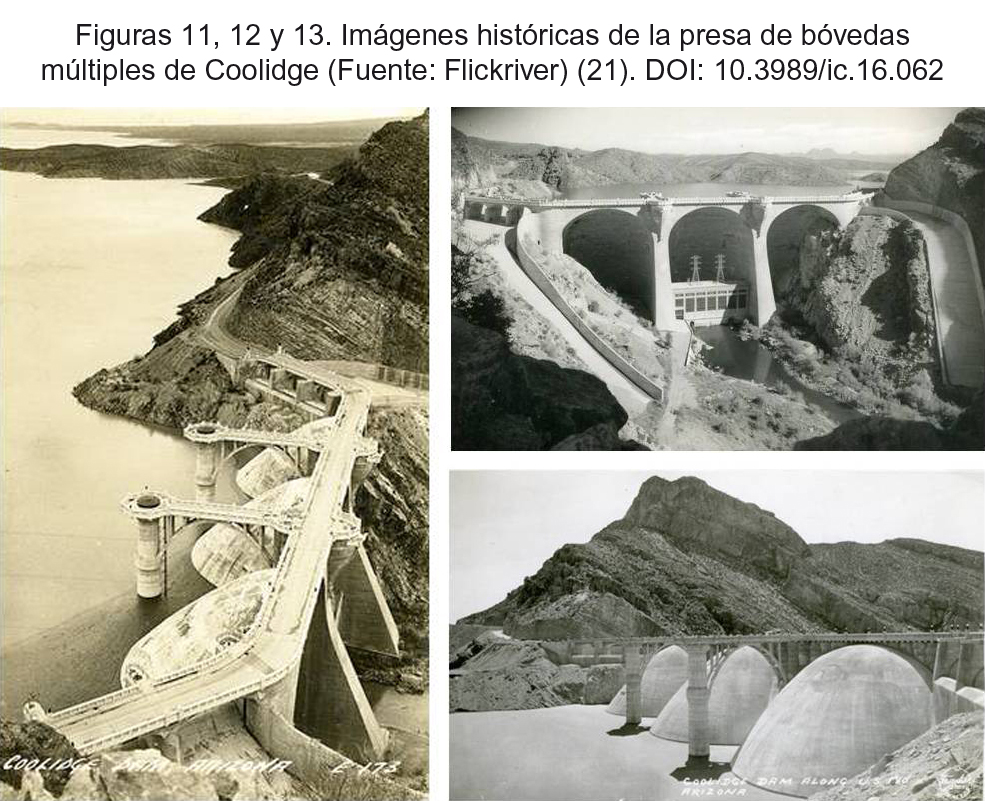

Figuras 11, 12 y 13. Imágenes históricas de la presa de bóvedas múltiples de Coolidge (Fuente: Flickriver) (21).

No se tiene constancia de la existencia de otras presas de estética similar a La Jándula y de entidad suficiente, con una solución igual o aproximada de incorporación de la central en su estructura. Esta carencia de antecedentes claros corrobora la idea de la novedad tipológica que introduce La Jándula en la historia de la ingeniería de presas en todo el mundo y demuestra la calidad técnica y compositiva de sus autores, el ingeniero Antonio del Águila y el arquitecto Casto Fernández-Shaw. A este último se le atribuye la solución final de integración de la central, el elemento más representativo y singular de la obra, y el tratamiento estético general de la obra, de una expresividad conmovedora.

Es preciso incidir en este punto en el conocimiento que los autores implicados en la presa de La Jándula tenían del estado de la técnica a nivel internacional. En efecto, son escasas pero significativas las referencias en este sentido. Valga como ejemplo la descripción de Magín Coello Fernández (22) en relación con el viaje que realizan D. Miguel Otamendi y D. Antonio González Echarte (Mengemor) a la Exposición Internacional de San Luis (EE.UU.) en 1904, precisamente en el año en que se registra la patente de Ambursen.

3.1. La Jándula

La presa de La Jándula sobre el río del mismo nombre en el municipio de Andújar (Jaén), también conocida como de La Lancha por ejecutarse sobre la cerrada granítica de dicho topónimo, es de tipología de gravedad, sección triangular —con taludes de sus paramentos estrictos según las teorías vigentes de 0,75 aguas abajo y 0,03 aguas arriba— y de planta ligeramente curva (véanse las Figuras 14 y 15). Con una altura de 83,5 m sobre el cauce y 90 m de altura sobre cimientos, fue de las más altas en su época. Tiene una longitud en coronación de 260 m (1).

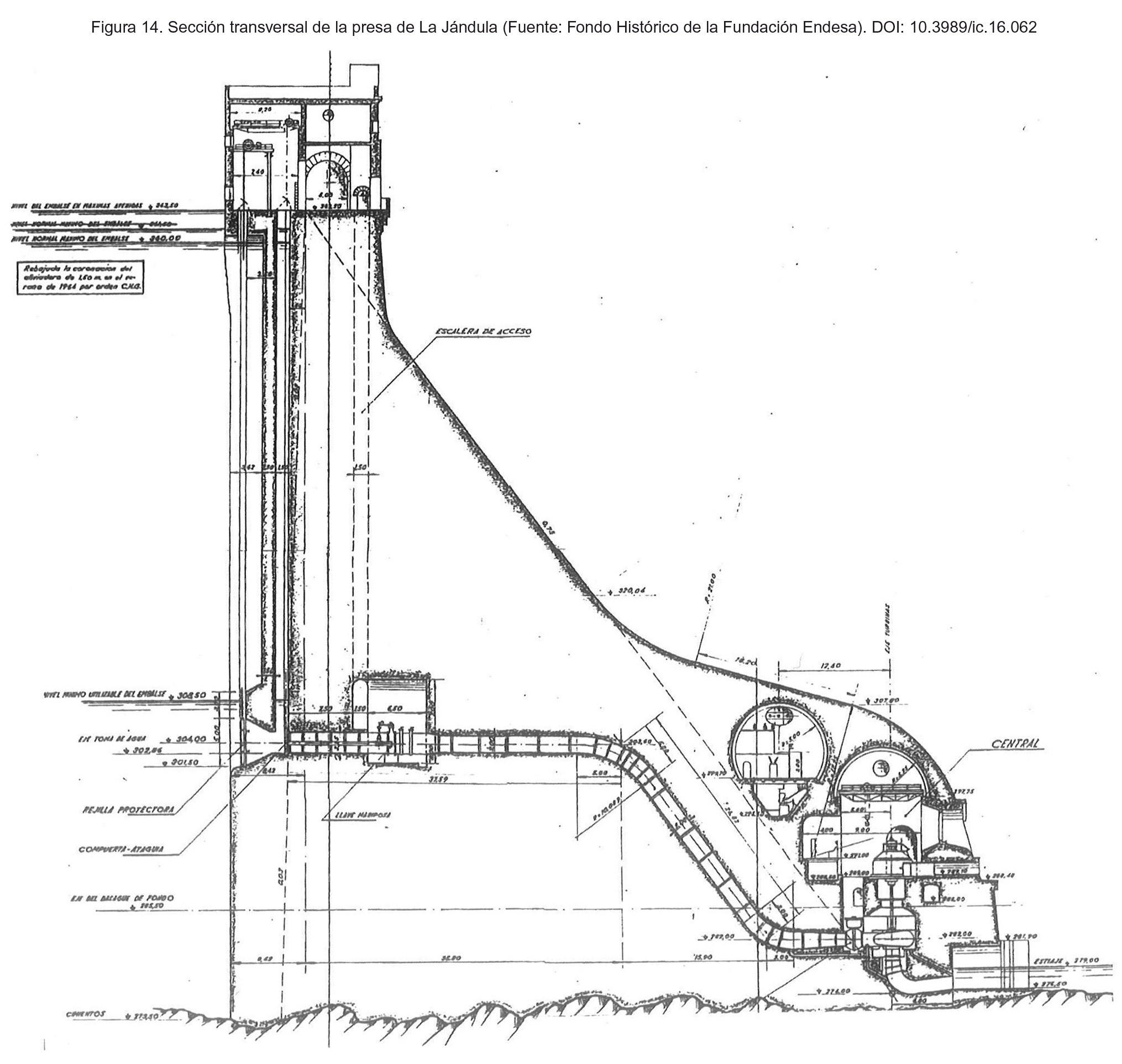

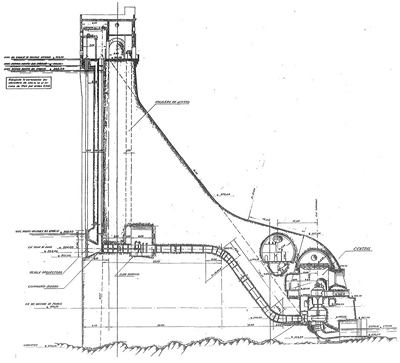

Figura 14. Sección transversal de la presa de La Jándula (Fuente: Fondo Histórico de la Fundación Endesa).

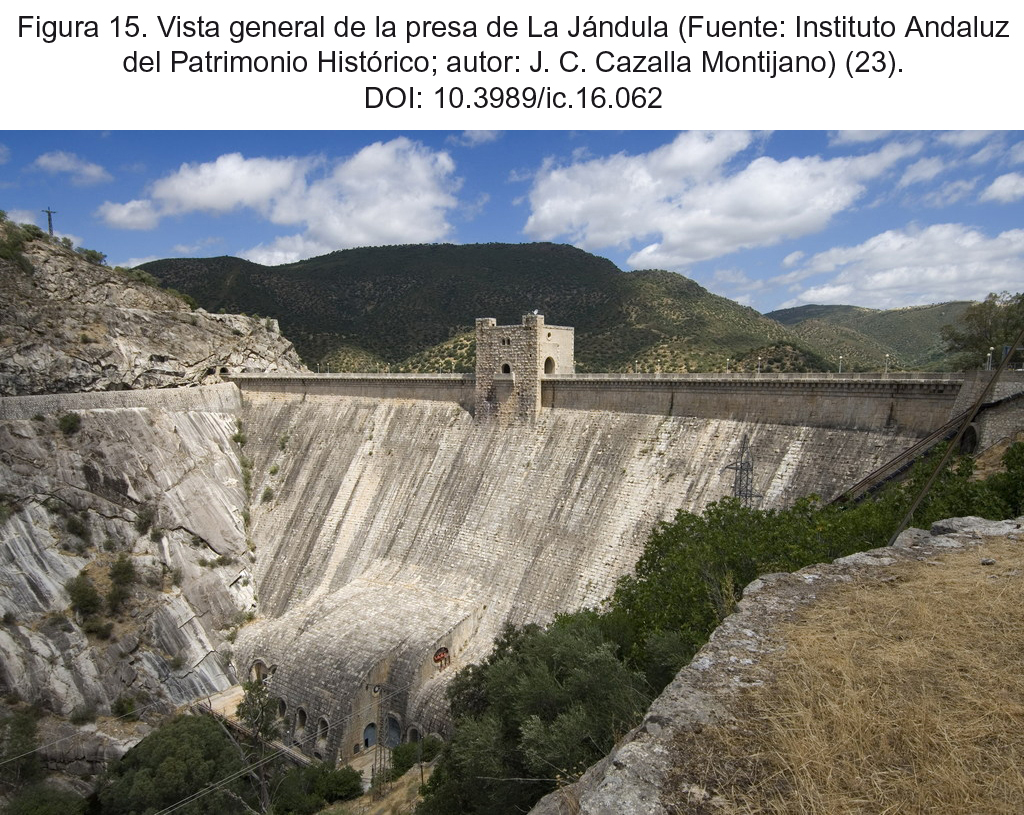

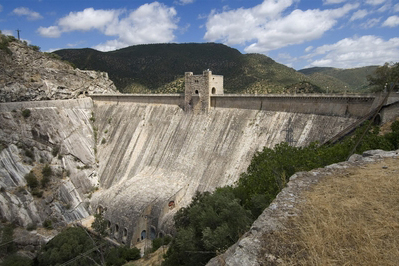

Figura 15. Vista general de la presa de La Jándula (Fuente: Instituto Andaluz del Patrimonio Histórico; autor: J. C. Cazalla Montijano) (23).

El salto está inscrito en el Catálogo General del Patrimonio Histórico Andaluz, en la categoría general de acuerdo con el BOJA de 16 de marzo de 2006, página 53, por su caracterización arquitectónica como «bien inmueble del Movimiento Moderno» (23) (24).

El embalse tiene una capacidad de 322 hm³, una superficie máxima de 1.350 ha, una longitud del embalse a lo largo del río de 18 km y un perímetro o costa de 69 km (25). Su cuenca es de 2.278 km²(6) con una precipitación media de 521 l/m² y una aportación media anual de 184 hm³(11).

Dispone de un aliviadero en superficie con una capacidad de desagüe de 1.200 m³/s (6), con dos vanos, situado sobre la margen derecha y fuera del cuerpo de la presa de labio fijo. El primero de los vanos, en canal al aire libre, se sitúa en una orientación, en relación con la corriente, frontal-lateral y forma en su desarrollo un ángulo recto adosándose a la falda de la cerrada. El cajero derecho y la solera son de roca y el cajero izquierdo es un muro de sección asimétrica, vertical en su interior y con talud casi vertical hacia el exterior, de hormigón y mampostería de granito. La longitud de este canal es de unos 110 m y su anchura de 15 m. Este canal fue ensayado en el laboratorio de hidraúlica de Karlsruhe (Alemania) en los años 20 (11).

El otro vano del aliviadero se sitúa en una posición prácticamente frontal respecto a la corriente, consta de dos tramos, el primero en canal a cielo abierto y el segundo en túnel excavado en la montaña de unos 150 m de longitud. Este significativo túnel de granito visto tiene sección en forma de herradura con una anchura de 9 m y una altura aproximada de 7,4 m.

Ambos canales circulan en paralelo con una suave pendiente vertiendo en una plataforma de descarga horizontal que se construyó en la margen derecha de la cerrada, desde allí, y con una caída de unos 75 m, las aguas se vierten libremente al cauce original del río.

Los desagües de fondo, con una capacidad máxima de desagüe de 55 m³/s, son ocho conductos de 600 mm, dos de los cuales están a una cota superior, 281,41 y 284,01, respectivamente. Todos los conductos disponen de una compuerta accionada manualmente desde el vial de coronación. Los seis conductos centrales se unen en su extremo por parejas formando tres tubos de diámetro 850 mm, en tanto que los extremos permanecen independientes y con la misma sección en toda su longitud. El control de estos desagües es doble, a través de las compuertas de paramento aguas arriba y mediante juegos de válvulas una vez han sido agrupados (11).

Su finalidad es la regulación y la producción de energía eléctrica. La central dispone de dos turbinas de 7.500 kVA y otra de 3.500 kVA generando energía en una cuantía variable en función de los volúmenes almacenados con una producción de 15.000 kW.

Iniciado el expediente en 1919, la concesión de la presa, en 1925, fue a favor de compañía eléctrica Mengemor dentro del expediente de Canalización y Aprovechamiento de Energía entre Córdoba y Sevilla. Para afrontar el proyecto Mengemor y dos grandes bancos fundan la sociedad Canalización y Fuerzas del Guadalquivir que inició las obras en febrero de 1926; en agosto de 1930 comenzó a prestar servicio la central concluyéndose las obras el 30 de junio de 1931 (22).

En su construcción se emplearon 263.000 m³ de hormigón ciclópeo revestido de sillería de granito labrada que se utilizó como encofrado. La presa carece de galerías de drenaje y auscultación y de galerías de comunicación en el cuerpo de la misma a excepción de una galería de comunicación desde la cámara para el gobierno de las válvulas de mariposa de las tomas hidroeléctricas a la coronación en el torreón de maniobra. Las juntas de dilatación son siete, separadas 15,55 m en las dos primeras del estribo izquierdo y 31,5 m en las restantes. Estas juntas se ejecutaron con chapas de plomo y un pozo de impermeabilización de arcilla (11).

Su coste fue de 22,8 millones de pesetas de los años 1926 a 1931.

3.2. Casto Fernández-Shaw y la Arquitectura Ingenieril

El arquitecto Casto Fernández-Shaw se incorpora al equipo de redacción del proyecto de la presa de La Jándula en torno a 1926, momento en el que se redefinen elementos esenciales de la obra, tales como los órganos de desagüe, la torre de maniobras y la central, modificando completamente la composición final de la obra. Los planos de las versiones anteriores recogen un edificio de máquinas situado aguas abajo del pie de presa, sobre una de las márgenes, primero a escasos 15 m y después alejado unos 500 m de la pantalla. La ubicación de la sala de máquinas, efectivamente, debió ser una de las cuestiones más controvertidas del proyecto, debido a la angostura de la cerrada.

Esta última fase de definición de la estructura, correspondiente al periodo 1925-1927, integra el trabajo de diferentes profesionales. Antonio del Águila Rada lidera el equipo de ingeniería bajo las órdenes de uno de los ingenieros cofundadores de la empresa Mengemor, concesionaria del proyecto, Carlos Mendoza. Casto Fernández-Shaw entra a formar parte del equipo, después de algunas aportaciones externas, como arquitecto (26). La participación de un arquitecto en la redacción de un proyecto de ingeniería hidráulica no fue, ni lamentablemente lo es actualmente, una práctica común (27) (28). Sin embargo, Carlos Mendoza había conocido su proyecto Monumento al triunfo de la Civilización, a las grandes conquistas de la Idea y a la victoria del Hombre sobre la Naturaleza en la Exposición Universal de Bellas Artes de 1920. Se trata de un dibujo de una gran presa en la que una figura humana, en representación alegórica de toda la humanidad, sostiene el muro de contención, soportando simbólicamente el empuje de las aguas. El ingeniero quedó impactado por la fuerza y expresividad de la obra y decidió contactar con Shaw mostrándole su admiración y asombro por ver un arquitecto que proyecta presas (29). Es muy probable que Carlos Mendoza conociese el trabajo de Fernández-Shaw antes de la Exposición Universal, puesto que el arquitecto venía trabajando desde hacía tiempo en la oficina de los hermanos Otamendi, con quienes mantenía excelentes relaciones (véase la Figura 2).

La Memoria del proyecto presentado en 1927 recoge específicamente la definitiva posición de la sala de máquinas y revela la necesidad de dotarla de un perfil hidrodinámico para asumir eventuales desbordamientos sobre coronación durante la ejecución de las obras (8). Este hecho es muy relevante, puesto que es la fase de obra la que condiciona la forma definitiva del paramento inferior de la presa y, por tanto, de la central integrada. Es probable que éste sea el momento en que el arquitecto Fernández-Shaw se haga cargo de manera específica del diseño de la central y de su encaje en la presa. De este periodo es un dibujo del arquitecto en el que plantea una central con influencias claramente futuristas, una estética aún muy alejada de la solución final (véase Figura 16). Y éste es, en suma, el momento en el que una obra de ingeniería civil pasa a ser un proyecto de arquitectura; en el que ambas disciplinas alcanzan un grado de imbricación perfecto, logrando un resultado racional, funcional y bello.

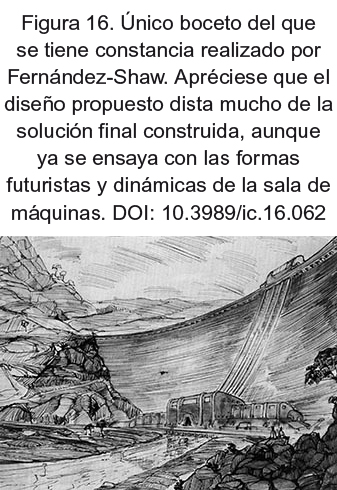

Figura 16. Único boceto del que se tiene constancia realizado por Fernández-Shaw. Apréciese que el diseño propuesto dista mucho de la solución final construida, aunque ya se ensaya con las formas futuristas y dinámicas de la sala de máquinas.

Casto Fernández-Shaw es perfectamente consciente de la nueva arquitectura que suponía su incursión en el campo de la ingeniería civil, no sólo en la presa de La Jándula, sino también en la del Carpio, en la que ya había intervenido y en la de Alcalá del Río, donde participará después. En este sentido, él mismo describió su obra como ingeniería arquitectura o arquitectura ingenieril. No será la única dualidad de la obra y pensamiento de Fernández-Shaw, bien al contrario, la bipolaridad de sus intervenciones resulta una de sus señas de identidad y de las razones de su genialidad. El nombre y la filosofía de la revista que fundó en 1930, Cortijos y rascacielos (1930-01954), es claro ejemplo de su cosmovisión dual. Un enfoque interesado por la arquitectura vernácula, la herencia cultural y lo historicista, pero a la vez una mirada informada de las corrientes contemporáneas, cosmopolita e internacional.

En la presa de La Jándula la dicotomía conceptual a la que se ha referido se manifiesta en el manejo de dos estilos bien diferentes, el historicista de la torre de maniobras, de los almohadillados de los sillares del paramento y de los remates almenados del antepecho de la línea de coronación, y el vanguardista, de formas hidrodinámicas y náuticas, de los espacios que acogen la sala de máquinas. Fernández-Shaw, fiel a la impronta que caracteriza toda su obra, huye de lo vulgar, de lo anodino y opta por trabajar la obra como monumento, enfatizando su altura y su volumen. Apasionado de los castillos medievales (funda la Sociedad de Amigos de los Castillos), de su carga solemne y sobrecogedora, acentúa el dominio del hombre sobre las fuerzas de la naturaleza que supone La Jándula replicando modelos pétreos de estructuras defensivas. A su vez, consciente de la vanguardia de las soluciones ingenieriles e hidrodinámicas introducidas en la presa, propone elementos que evocan submarinos, cápsulas futuristas de un aspecto casi espacial. Y lo más fascinante es su capacidad para combinar ambas tendencias de una forma audaz y brillante.

Otras presas se construyeron en Francia poco después aplicando la misma solución que se había ensayado en La Jándula, combinando además el trabajo de ingenieros y arquitectos. No se tiene la certeza de que sus diseños respondiesen al modelo español, pero el éxito y la trascendencia de La Jándula hacen suponer que la solución desarrollada por Fernández-Shaw inspiró, por un lado, la inclusión de la sala de máquinas en los cuerpos de las presas de Genissiat (1937-1947), L’Aigle (1947) y Saint-Etienne (1947), y por otro, la intención de potenciar la fuerza expresiva de los elementos hidráulicos y estructurales de las mismas.
