1. INTRODUCCIÓNTop
Frank Lloyd Wright (1867-1959) es considerado uno de los arquitectos más influyentes de la historia de la arquitectura moderna por la calidad espacial y estética de su obra como demuestran la famosa casa de la Cascada (Pensilvania, EE.UU., 1935-1939), o el museo Guggenheim (Nueva York, EE.UU., 1943-1959). Sin embargo, en numerosas ocasiones la importancia e innovación de sus soluciones constructivas y medioambientales han quedado en un segundo plano y merece ser analizada (1) (2).
Wright consagró su carrera a la búsqueda constante de una tipología de vivienda confortable y accesible económicamente para la familia media americana. Esta vivienda de tamaño moderado, que el arquitecto denominó Usonian House(3), debía despojarse de todo aquello que no fuera imprescindible, y ser construida con materiales sencillos y en su estado natural, respondiendo a los condicionantes climatológicos del lugar para lograr un confort interior adecuado, dentro de una lógica constructiva que en la actualidad se conoce como sostenibilidad (4). La casa Jacobs I representa el primer prototipo de casas usonianas, de las que Wright diseño más de 150 unidades a lo largo de su carrera. En todas ellas aplicó de forma sistemática las estrategias bioclimáticas analizadas a continuación, apoyándose en el desarrollo de materiales y sistemas constructivos que supuso una mejora en el confort interior de las viviendas.
2. DESCRIPCIÓN DEL OBJETO DE ESTUDIO. ANÁLISIS CONSTRUCTIVO Y BIOCLIMÁTICOTop
2.1. Situación, clima y programa
La familia Jacobs conoce a Frank Lloyd Wright en 1936, fecha en la que se mudan a Madison y encargan a Wright una vivienda modesta, de bajo presupuesto, acorde a su modo de vida. A Wright, reputado arquitecto por proyectos como la casa de la Cascada, le entusiasmó la idea, que le permitió experimentar con su modelo de casa usoniana (5).
Madison se encuentra en Wisconsin, al norte de Estados Unidos (43° 3' 31? N, 89° 26' 29? W). Posee un clima continental húmedo, con temperaturas máximas en verano que oscilan entre 26 y 32º C y en invierno descienden hasta –23º C. Las precipitaciones anuales son de 800 mm, siendo más abundantes en los meses estivales. Los vientos dominantes provienen del SW a NE en invierno y del SE a NW en verano (6), como muestran las Figuras 1a y 1b.
|
|

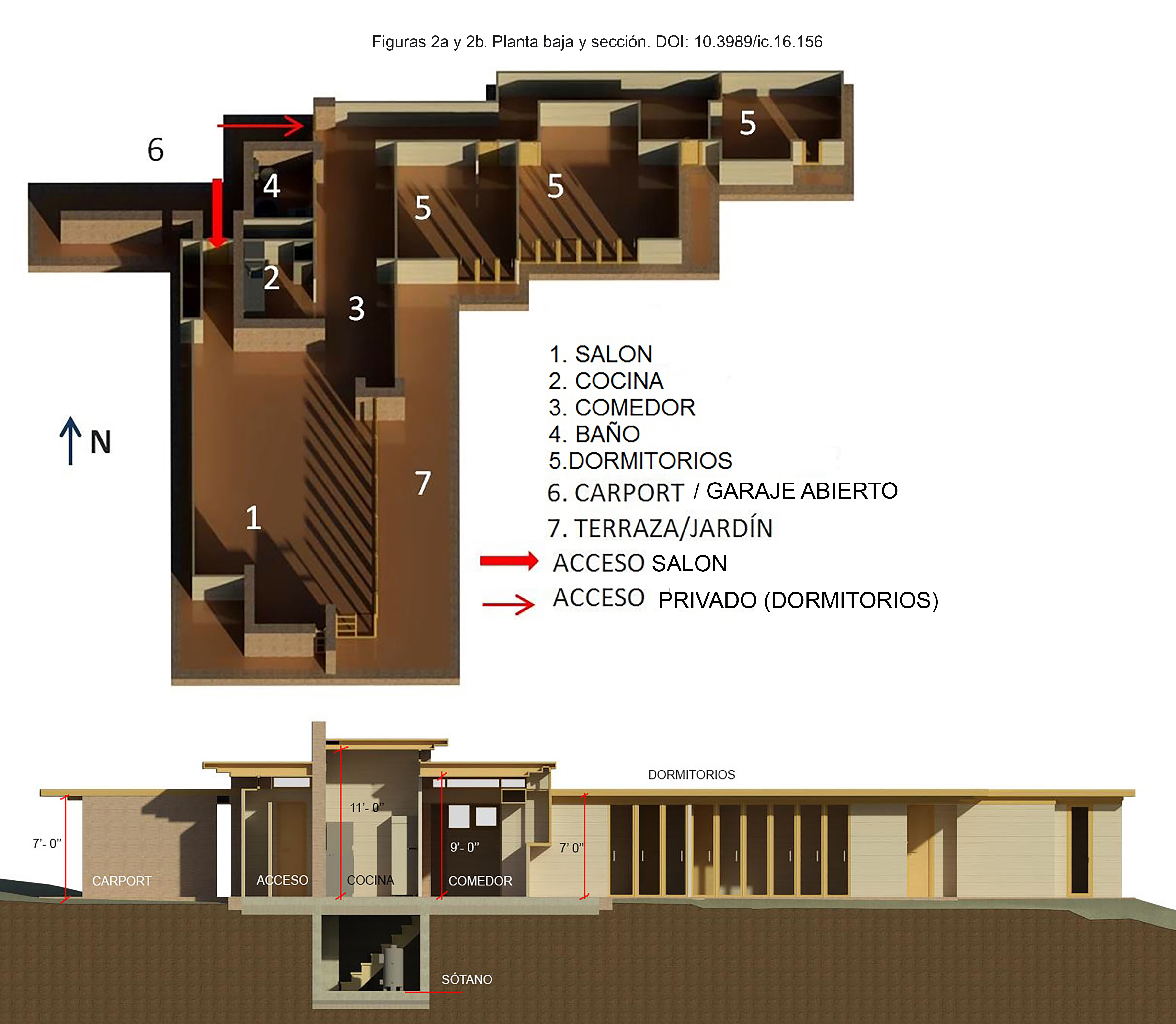

El programa se organiza en una planta con un pequeño sótano para las instalaciones de calefacción y agua caliente sanitaria. La planta baja, con una superficie de 1.550 pies cuadrados (144 m2), se dispone en forma de L, albergando los diferentes usos distribuidos en dos alas. El ala paralela a la vía pública alberga la zona vividera orientada al este con vistas al jardín interior a través de las grandes superficies acristaladas del salón. La otra ala contiene los tres dormitorios, con grandes ventanales orientados al jardín sur y conectados entre sí a través del pasillo norte. La charnela entre las dos alas de la vivienda está integrada por el núcleo de cocina y baño, e instalaciones en el sótano, próximos entre sí para su aprovechamiento (Figuras 2a y 2b).
|
|
2.2. Análisis constructivo (7)

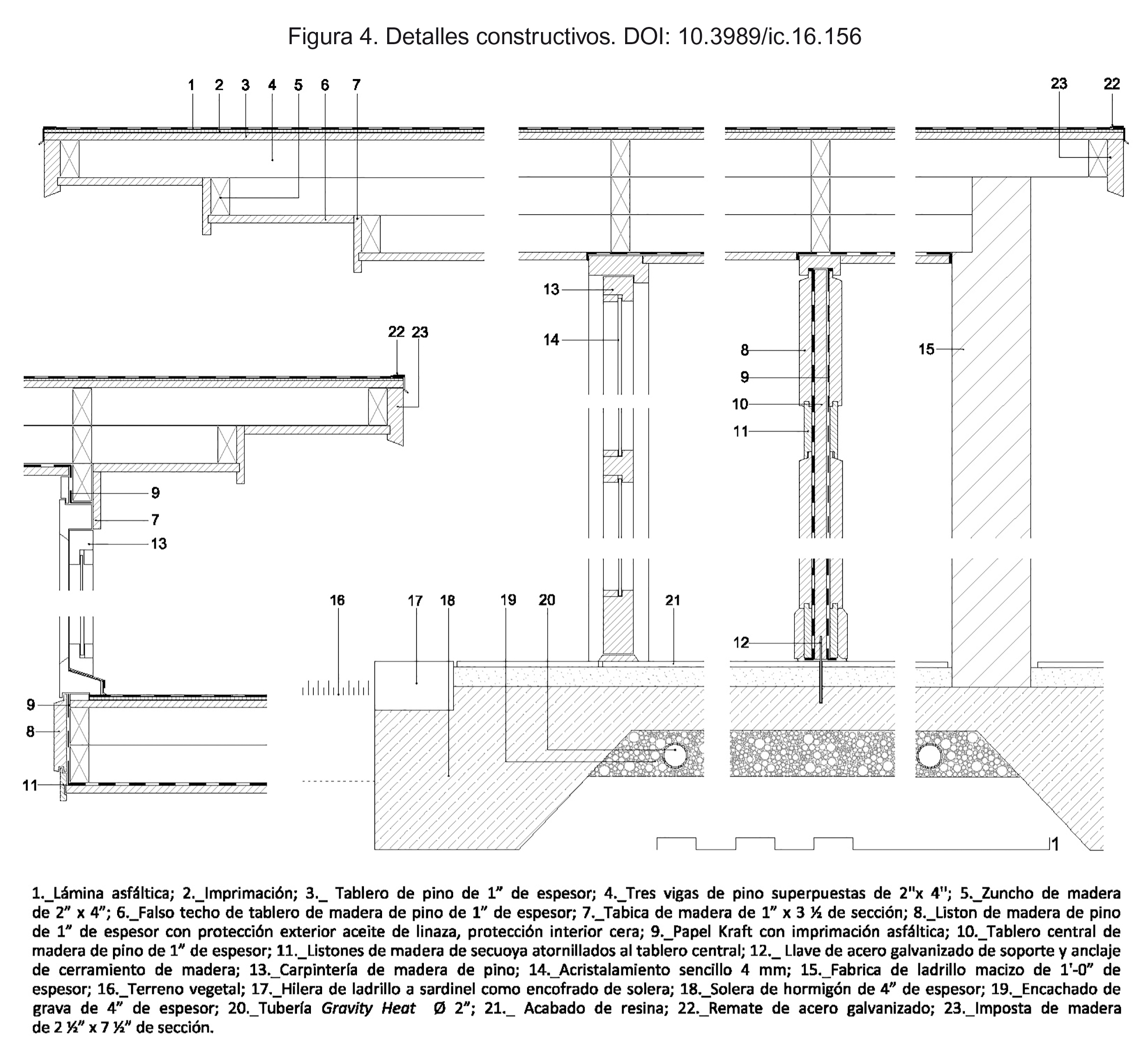

La vivienda, construida sobre una solera de hormigón, se ubica en la esquina noroeste de la parcela, coincidiendo con la parte más elevada. Sobre la solera se representaron los ejes de una malla constructiva de 2'-0" × 4'-0" (60,9 × 122 cm), que Wright denominó unity system, al cual obedecían todos los elementos constructivos de la vivienda (5).

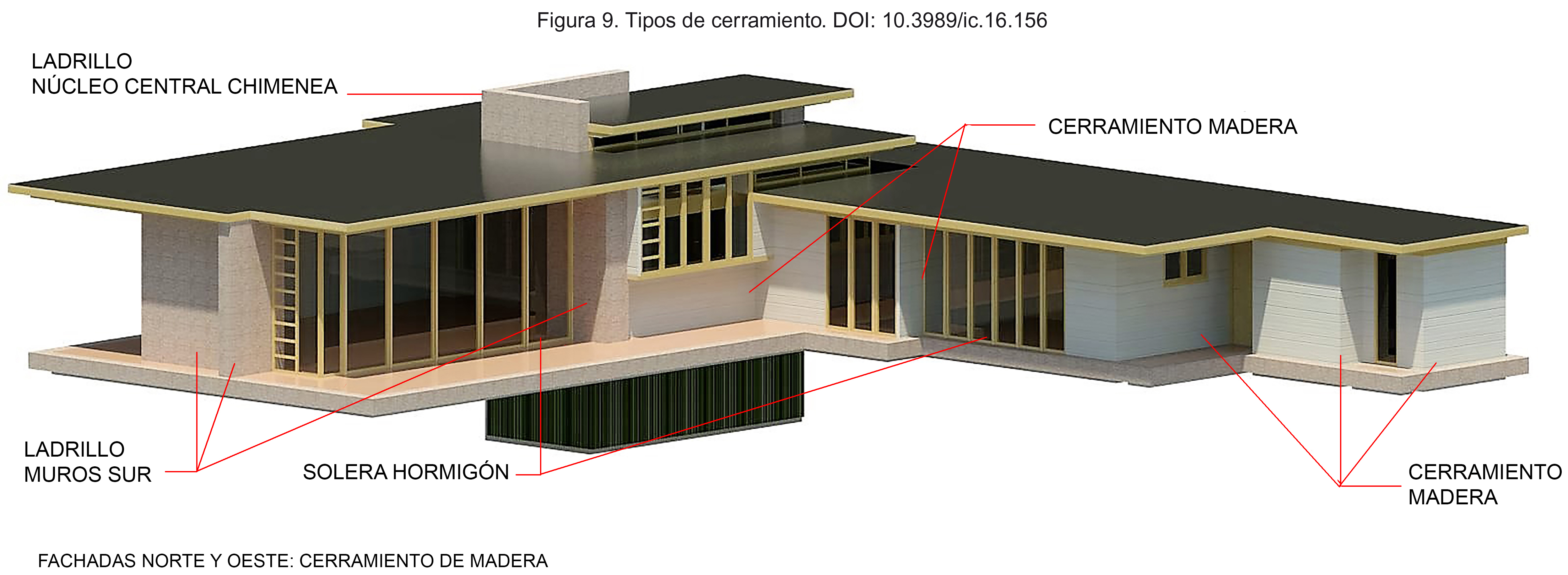

Los materiales utilizados son ladrillo y madera. La fábrica de ladrillo para el núcleo de la vivienda conforma la chimenea, cocina, baño y el muro sur del salón. Los ladrillos provenían de los descartes de la obra del edificio administrativo de la S. C. Johnson, también en construcción, para disminuir los costes (8). El cerramiento exterior (Figuras 3 y 4) está compuesto por un nuevo sistema diseñado por el arquitecto a base de tableros y listones de madera con un espesor total de 3" (7,6 cm), resultando bastante esbelto.
|
|
|
|
La cubierta de la vivienda presenta tres niveles diferentes; el ala de dormitorios y garaje abierto con una altura de 7'-0" (213 cm), el salón comedor de 9'-0" (274 cm) y el núcleo central con de 11'-0" (335 cm). La estructura está compuesta por tres vigas de madera de 2 × 4" superpuestas, con un canto total de 12" (27 cm canto final). Respetando el módulo de 2'-0" (60,9 cm), apoyan directamente sobre el muro de fábrica o el cerramiento de madera formando los grandes voladizos tan característicos de Wright, de hasta 4'-0" (122 cm), que disminuyen su espesor a medida que aumenta el vuelo en relación a la fachada.
La diferencia de altura entre los niveles de cubiertas se aprovecha para colocar ventanas que permiten iluminar y ventilar los espacios interiores de la casa (Figura 2b).
La carpintería exterior de madera respeta el módulo existente, estructurándose cada 2'-0" con unos pilares de 2 × 4", coincidiendo con las vigas de cubierta. La carpintería de las fachadas este y sur comprende toda la altura de la vivienda, 7'-0" para los dormitorios y 9'-0" para las puertas del salón, todas practicables, abriéndose completamente a la naturaleza. Sin embargo, las ventanas de las fachadas norte y oeste, con una altura de 1'-0" (30,5 cm) y dispuestas en horizontal con divisiones cada 2'-0", están directamente en contacto con la cubierta. Los vidrios originales de las ventanas provenían de la reutilización de escaparates de locales comerciales, cuidadosamente cortados y limpiados (8), lo cual supuso un ahorro en el coste de ejecución (9).

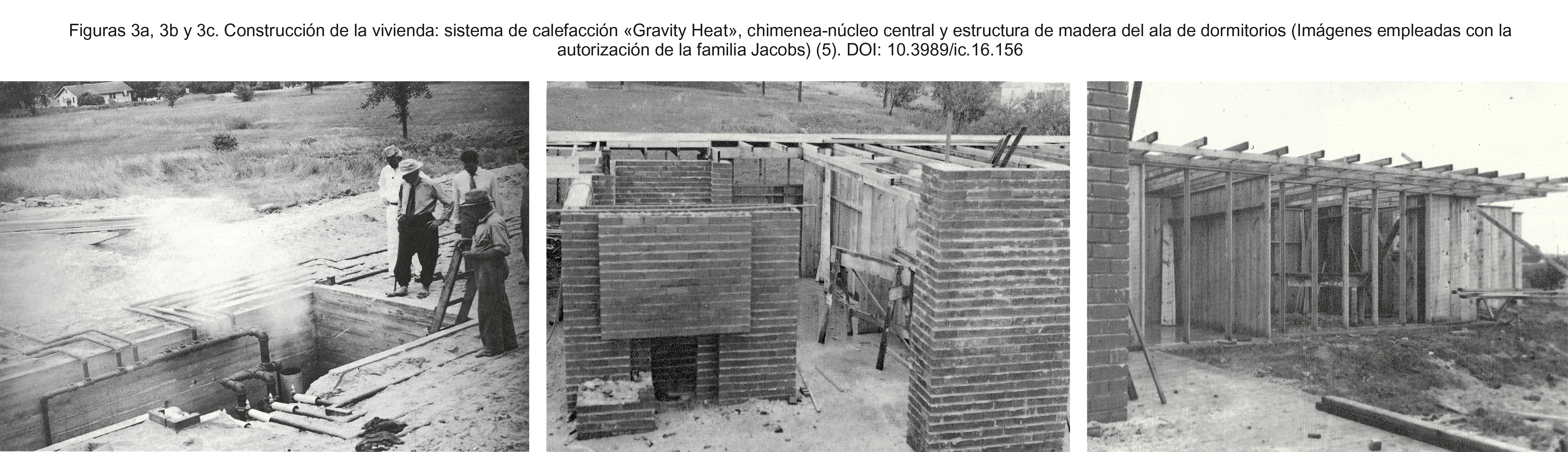

El sistema de calefacción, al que Wright denominó «Gravity Heat» (Figura 3a), fue el primero por suelo radiante construido en Estados Unidos (5) (10). Se instalaron una serie de circuitos cerrados embebidos en la capa de grava, bajo la solera de hormigón; tres para el ala de dormitorios y cuatro para el salón, compuestos por tuberías de hierro soldadas, de 2" (5 cm) de diámetro, que transportaban vapor de agua calentando la solera y el interior de la vivienda. La fuente de generación de calor del sistema consistía en una caldera de gasóleo situada en el sótano (5) (11) (12).
2.3. Análisis de confort y ambiental

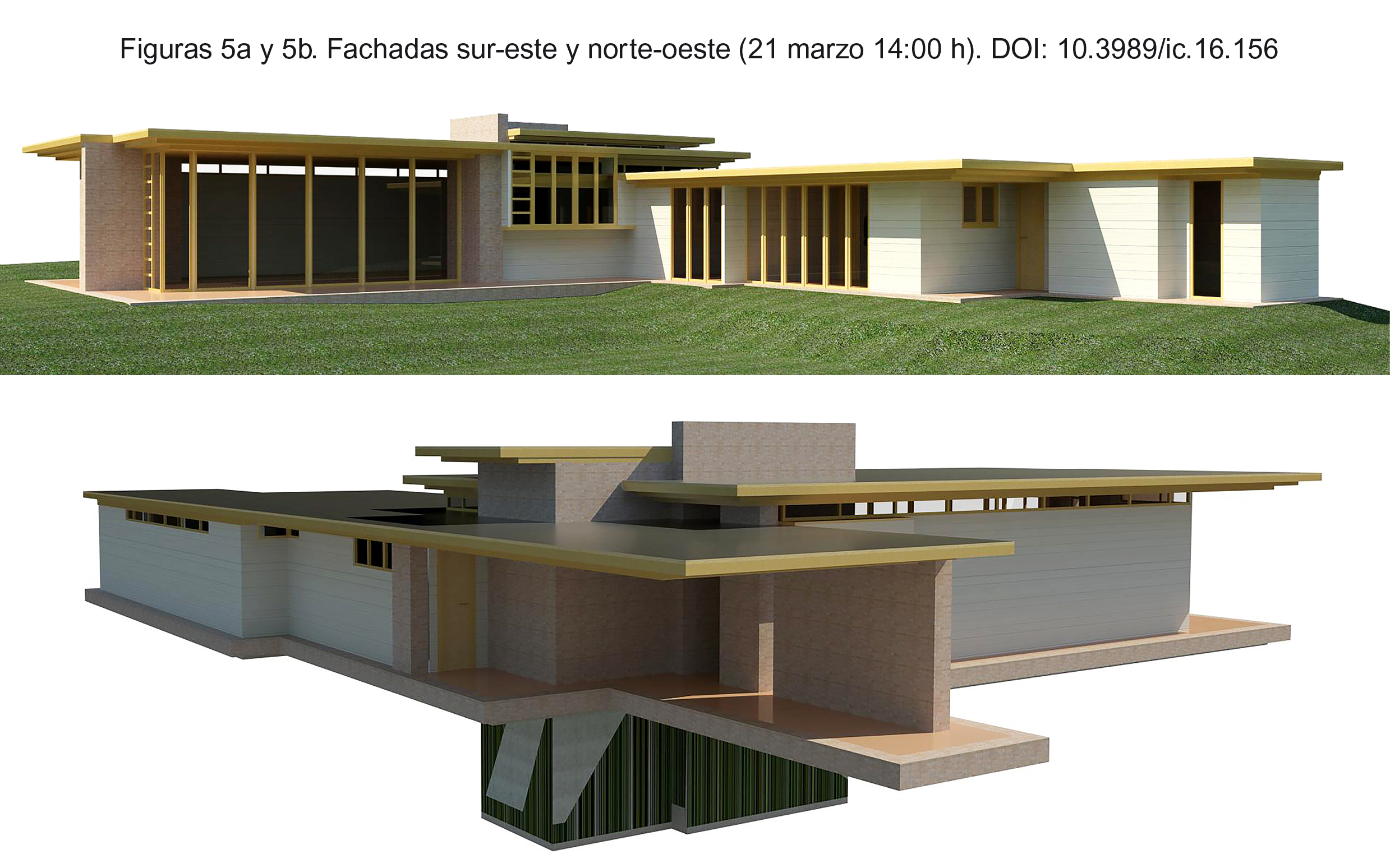

El diseño y la orientación de la vivienda están fuertemente condicionados por las características climáticas del estado de Wisconsin, como demuestra el tratamiento diferente que Wright otorga a las fachadas (Figuras 5a y 5b):
- Fachadas sur-este acristaladas y abiertas al jardín.
- Fachadas norte-oeste prácticamente ciegas.
|
|

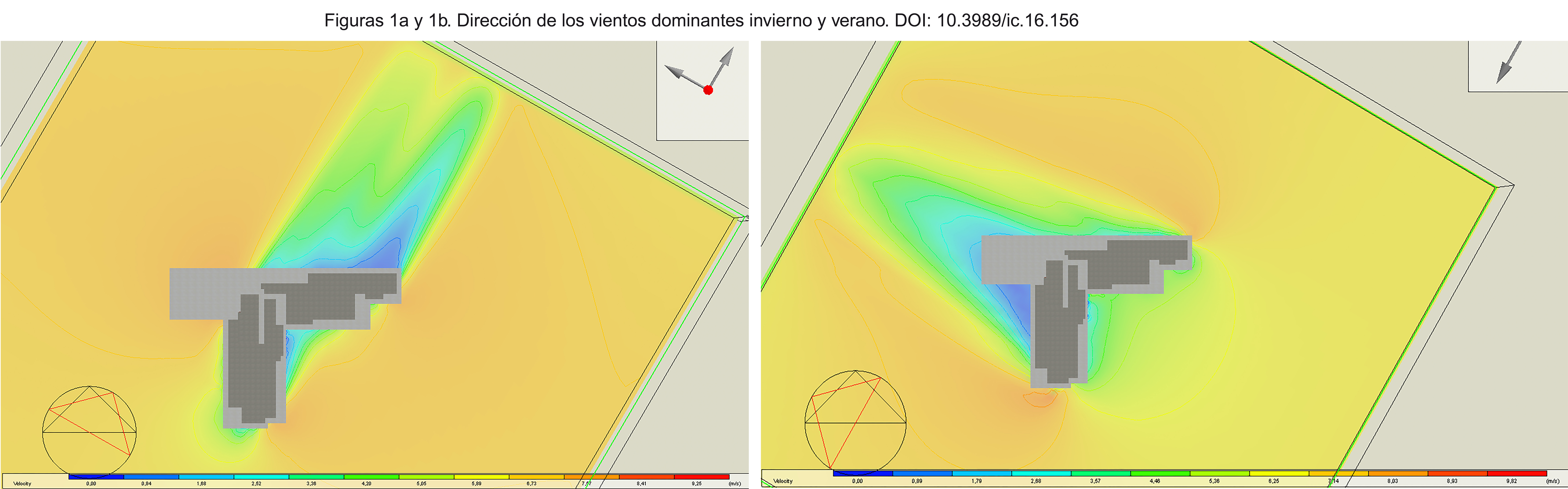

Además del soleamiento, Wright tuvo en cuenta la dirección de los vientos dominantes para la elección de la orientación y la disposición en L de la vivienda, lo cual representaba grandes ventajas.

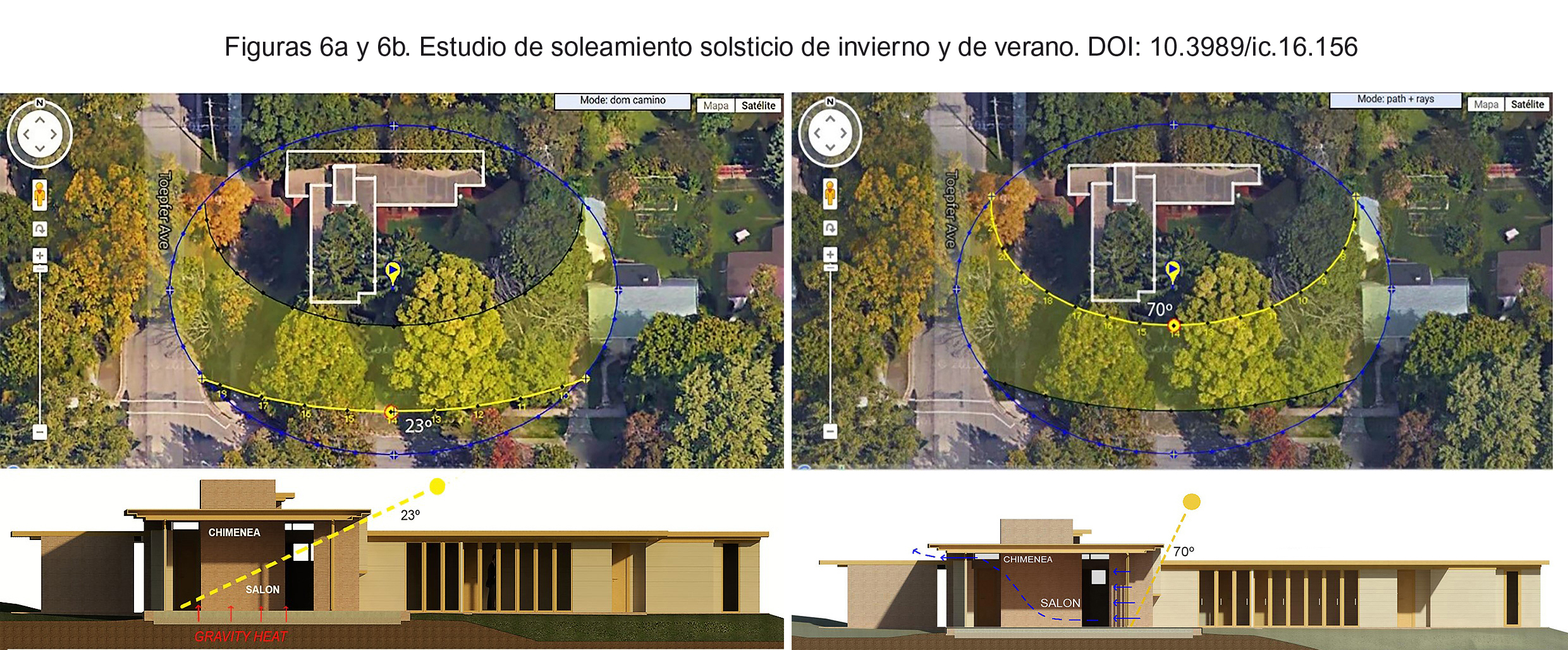

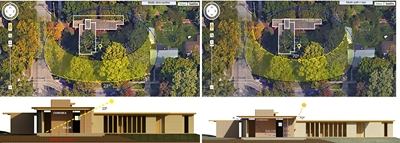

Como se aprecia en el esquema de soleamiento del solsticio de invierno (Figura 6a), tanto el ala de la zona vividera como los dormitorios, con orientaciones este y sur, se abren al jardín a través de la fachada acristalada aprovechando las ventajas del sol en cuanto a calefacción e iluminación naturales. Wright tuvo en cuenta la inclinación del sol en invierno para la dimensión y retranqueo de los voladizos, permitiendo, en invierno, la entrada de radiación solar en el interior de las estancias (Figura 6a). La zona de los dormitorios queda protegida de la fachada fría norte mediante el pasillo que los comunica. El sistema de calefacción compuesto por el sol, el sistema «Gravity Heat», la chimenea y el aprovechamiento de la inercia térmica de la solera de hormigón y la fábrica de ladrillo, resultaba uno de los sistemas de calefacción más agradables, según la propietaria, Katherine Jacobs (5), afirmando que el confort interior en días soleados podía alcanzarse con 10º F menos (5,5º C) que en una vivienda convencional. Sin embargo, en los días gélidos de invierno, un jersey y la chimenea eran imprescindibles. En cuanto al jardín Wright planificó una serie de árboles para proteger la vivienda de los fríos vientos invernales, predominantes del SW.
|
|
En verano las fachadas este y sur reciben radiación solar durante gran parte del día (Figura 6b). Sin embargo, a medida que el sol se eleva las superficies acristaladas quedan protegidas por los grandes voladizos (Figura 6b). Wright orientó la vivienda en función de los vientos dominantes: en verano, para evitar la acumulación de aire caliente en el interior, todas las ventanas son practicables y a través de la ventilación natural cruzada y nocturna consigue una disminución de temperaturas tanto en el salón como en los dormitorios. Igualmente se sirvió de la inercia térmica de los materiales; la solera de hormigón y la masa de ladrillo del núcleo central se enfrían durante la noche ayudados por la ventilación natural, refrescando el interior de la vivienda durante las primeras horas del día.
La disposición de la cocina abierta al espacio del comedor y conectada visualmente al jardín a través de la ventana corrida suponía una novedad frente a la tipología residencial de cocina cerrada de la época. Aprovechando la diferencia de niveles de las cubiertas, Wright diseña una serie de ventanas altas orientadas al sur y este que aportan iluminación natural y permiten ventilar la cocina y el baño, evitando que el aire viciado llegue al salón.
Este primer análisis demuestra que Wright diseñó la vivienda siguiendo principios de arquitectura bioclimáticos, prediciendo una mejora sobre el confort térmico interior (7). Para poder comprobarlo de forma empírica se ha optado por la modelización y simulación energética (13) (14), empleando los programas Revit(15) para el modelo y Design Builder(16), que utiliza el motor de simulación de Energy Plus (17) (18) (19).
3. METODOLOGÍA DE ANÁLISIS. MODELIZACIÓN PARAMÉTRICA Y DATOS DE PARTIDATop
El modelo realizado se sitúa en su ubicación original, Madison, Wisconsin, y el programa ha tomado el archivo de datos climáticos correspondientes a estas coordenadas para realizar las simulaciones.
La maqueta creada es fiel al diseño de Wright. Las características constructivas definidas en el análisis previo han sido introducidas en el programa Design Builder, aportando numerosos parámetros relevantes, como el valor de transmitancia térmica U de la envolvente. La vivienda, construida en 1937, no posee aislamiento y los puentes térmicos, consecuencia del sistema constructivo empleado y del diseño del arquitecto son importantes, como se aprecia en los detalles constructivos (Figura 4).
La Tabla 1 muestra los valores aportados por el programa (U1), los resultantes del cálculo de los coeficientes de la envolvente (U2) (20) y los valores máximos establecidos por el Código Técnico de la Edificación (U3) (20), comprobando que los valores de la vivienda superan los máximos permitidos. Sin embargo, como se demuestra en el análisis que se presenta, a pesar de estas características, gracias a las estrategias bioclimáticas empleadas en el diseño de la vivienda, como la orientación y la ventilación natural, el diseño de los voladizos y el aprovechamiento de la inercia térmica de los materiales, Wright lograba una mejora considerable en cuanto a temperatura interior.
Tabla 1. Valores de transmitancia térmica U (W/m2K). U1, datos de Design Builder. U2, datos del cálculo analítico. U3, valores máximos según CTE (zona climática D).
| Materiales | Espesor | U1 (W/m2 K) | U2 (W/m2 K) | U3 (W/m2 K) | |
|---|---|---|---|---|---|
| Fachada tipo 1 | 1 pie de ladrillo | 1'-0" (30 cm) | 1,68 | 1,91 | 0,60 |
| Fachada tipo 2 | tablero-rastrel | 3" (7,5 cm) | 1,38 | 1,64 | 0,60 |
| Cubierta | Estructura de madera | 1'-0" (30 cm) | 0,90 | 1,68 | 0,40 |
| Solera | Solera hormigón + grava | 4" + 4" (20 cm) | 1,56 | 1,10 | 0,60 |
| Ventanas | Acristalamiento sencillo | 4 mm | 5,77 | 57 | 2,70 |
En cuanto a las instalaciones y confort térmico, como se ha expuesto en el análisis previo, en verano la vivienda original se sirve de la ventilación natural cruzada y nocturna para la disipación del calor interior, favorecida por la orientación y disposición de las ventanas. La separación de las fachadas opuestas es de 18'-0" (548 cm) tanto en el salón como en los dormitorios. La superficie de huecos de las fachadas este y sur, con ventanas de suelo a techo todas practicables, es de 72 y 48 %, respectivamente. Mientras que las fachadas oeste y norte con un 10 y 5 % presentan una línea horizontal de ventanas practicables a una altura de 8'-0" (240 cm) y 6'-0" (182 cm). Para la simulación en verano se han establecido los siguientes criterios: las ventanas son abiertas por los usuarios cuando la temperatura interior de la vivienda supera los 24º C y permanecen abiertas durante la noche en los meses de junio, julio y agosto en un 50 % en el salón y dormitorios y un 100 % en la cocina y baño. Durante el día, de 10:00 a 16:00, las ventanas permanecen cerradas evitando el sobrecalentamiento interior, y a partir de las 16:00 se abren al 100 %.
Para la simulación invernal se ha considerado la calefacción por suelo radiante definiendo una temperatura de consigna de 20º C, dentro de los límites establecidos por el Reglamento de Instalaciones Térmicas de Edificios, RITE (21), y 2º C superior a lo establecido por el propio Wright en (11). Las simulaciones realizadas muestran que con esta consigna la temperatura interior máxima no llega a alcanzar 19º C, por lo que se ha establecido que, durante la semana extrema de invierno con temperaturas exteriores entre –1,22 y -23,87 º C, la calefacción por suelo radiante permanece encendida las 24 horas del día. Para la simulación conjunta de la chimenea, ésta se ha considerado como un «proceso» eléctrico independiente, situado en el salón, con una densidad calórica de 300 W/m2 y una potencia de 15 kW repartidos entre la superficie del salón, cuyo funcionamiento está relacionado con la programación de la ocupación de la vivienda. Cuando la chimenea se apaga, se detiene el proceso eléctrico. Para simular la inercia térmica de la masa de ladrillo de la chimenea el rendimiento del proceso se ha reducido de forma progresiva, 20 %/hora, hasta llegar a 0; chimenea apagada y ladrillos a temperatura ambiente. El efecto de la chimenea y de la inercia térmica de la masa de ladrillo sobre la temperatura interior se percibe en la Figura 7 de distribución de temperaturas y se traduce en las gráficas a través de bruscos cambios de temperatura, coincidiendo con el período en que está encendida.
|
|
4. RESULTADOS Y DISCUSIONESTop
Se han realizado simulaciones de la vivienda en diferentes escenarios teniendo en cuenta los resultados de temperatura operativa durante las semanas extremas del año; en invierno del 11-17 de enero, y en verano del 3-9 de julio. La comparación de estos resultados con los datos de la vivienda en su estado original va a permitir valorar y cuantificar la influencia de las estrategias pasivas de diseño bioclimático empleadas por Wright.
4.1. Influencia de la orientación
El análisis realizado en el capítulo anterior muestra cómo la orientación original presenta teóricamente ventajas sobre el confort interior, tanto en verano como en invierno. Para comprobarlo se han llevado a cabo simulaciones con 8 orientaciones diferentes, partiendo de la original y girando la vivienda 45º hasta alcanzar de nuevo la posición inicial.
4.1.1. Verano
La variable de la orientación influye sobre la temperatura interior en verano a través de dos factores: radiación solar y ventilación natural. Para cuantificar conjuntamente el efecto de la ventilación natural se han realizado las simulaciones de las orientaciones con y sin ventilación natural.
En este estudio se representan los resultados más característicos, comparando la orientación original con la 45º y 270º.

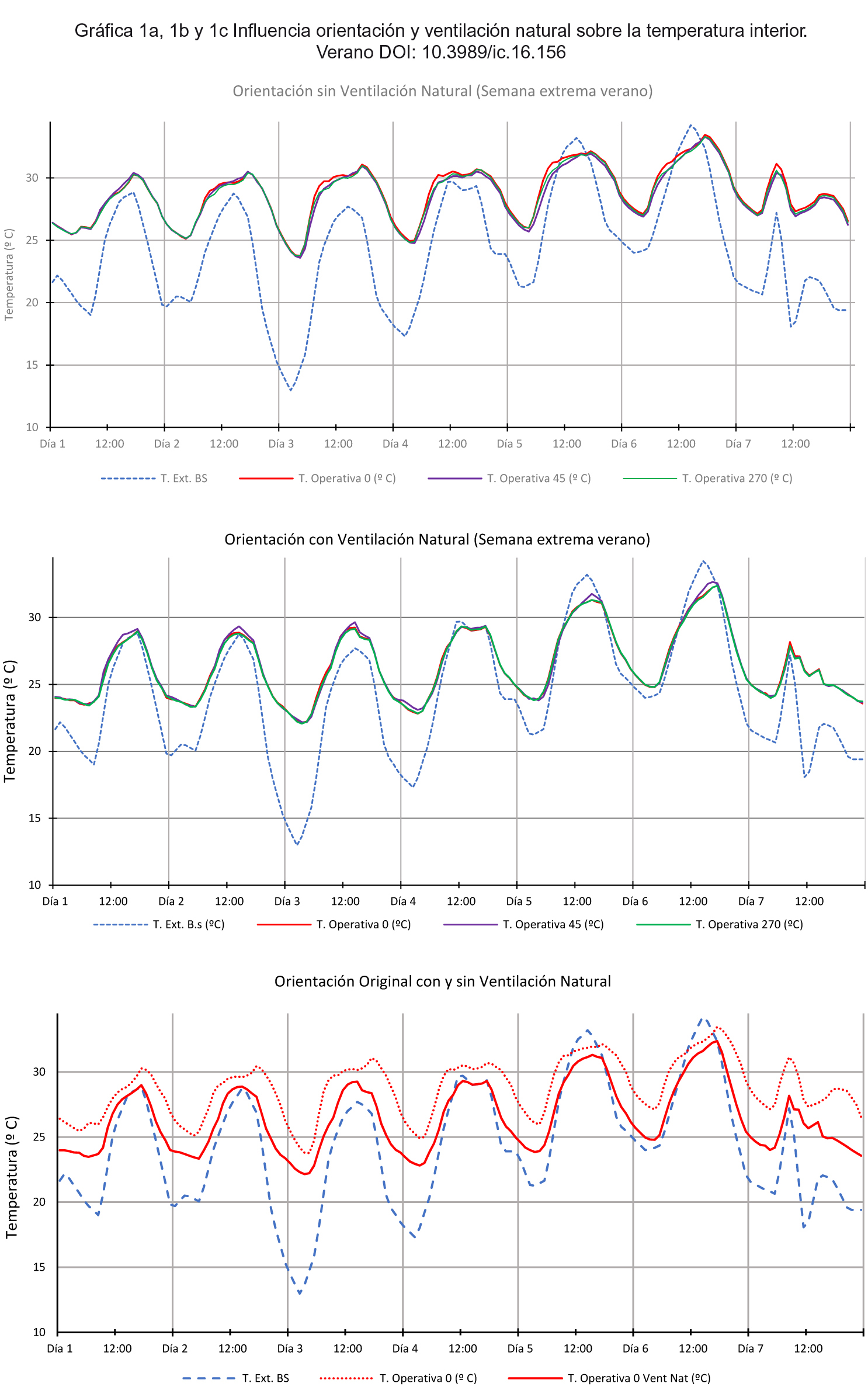

La Gráfica 1a muestra los resultados de la influencia de la orientación sin tener la ventilación natural. Las temperaturas de la orientación original son más elevadas durante las primeras horas del día que el resto, casi todos los días, debido a la orientación este de sus superficies acristaladas. A medida que el sol avanza, la acción de los voladizos sobre la vivienda se hace patente. Las temperaturas de las orientaciones 45º y 270º permanecen siempre ligeramente inferiores que las del estado original debido a los voladizos y a la orientación de las superficies acristaladas, respectivamente. Las temperaturas interiores máximas de todas las orientaciones alcanzan 30º C todos los días analizados, y presentan temperaturas superiores a 25º C durante toda la semana a excepción del día 3 de 4:00 a 5:00 h cuando las temperaturas exteriores descienden hasta 12,97º C.
|
|
En la Gráfica 1b, teniendo en cuenta la ventilación natural, todas las orientaciones presentan datos de temperatura menores que la Gráfica 1a, superando los 30º C solamente los días 5 y 6 más calurosos. La temperatura operativa de la orientación original alcanza siempre los valores mínimos de temperatura máxima durante el día, considerándose la más favorable. La orientación 45º presenta siempre temperaturas ligeramente superiores a la orientación original, con una diferencia de 0, 60º C durante las horas más calurosas. Los resultados de la orientación 270º son prácticamente idénticos a los de la original.
La acción de la ventilación natural es favorable en todas las orientaciones. La renovación del aire interior, junto con el efecto de la inercia térmica de la solera de hormigón y la masa de la fábrica de ladrillo de los muros y la chimenea, hace disminuir la temperatura en todos los casos. En el caso de la original, gracias al diseño y disposición de las ventanas en función de la dirección de los vientos dominantes, ésta juega un papel más efectivo, llegando a disminuir las temperaturas interiores hasta 4,55º C durante las últimas horas del día, como se aprecia en la Gráfica 1c.

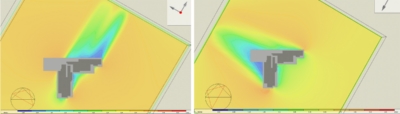

Las Figuras 8a, 8b y 8c corresponden a la simulación de la ventilación natural en verano verificando el comportamiento del aire en el interior de la vivienda.
|
|
4.1.2. Invierno
Durante la semana de invierno se han realizado simulaciones teniendo en cuenta la calefacción por suelo radiante y la chimenea. La ventilación natural no se ha considerado dado su efecto negativo sobre la temperatura interior.

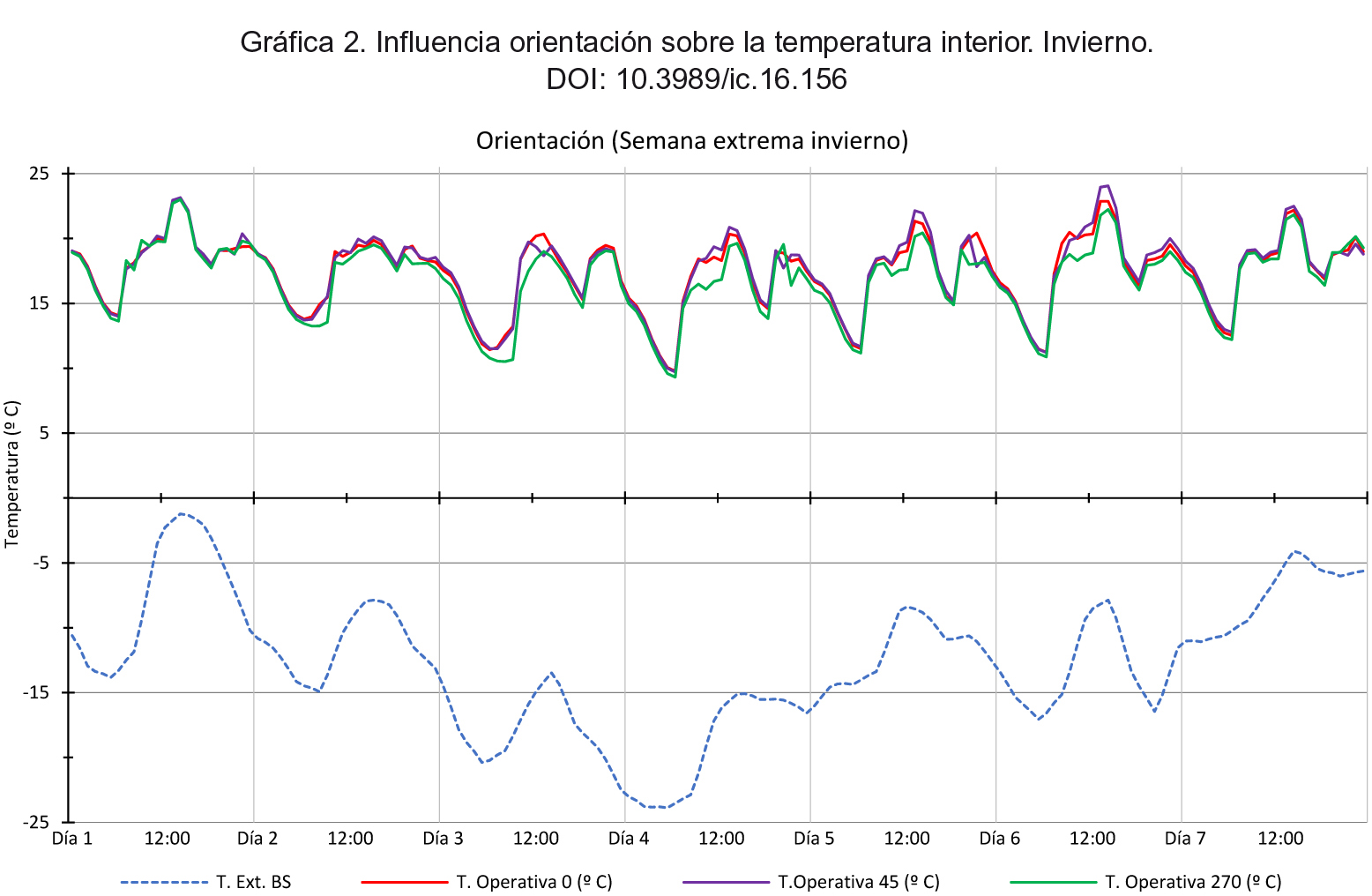

En la Gráfica 2 se aprecia que la orientación 45º presenta temperaturas interiores ligeramente superiores a las de la orientación original los días 5 y 6, con una diferencia máxima de casi 2º C, día 6 a las 15:00 h, en que la temperatura exterior es de –7,87º C. Sin embargo, cuando las temperaturas exteriores descienden, incluso durante las horas del día, la diferencia entre las diferentes orientaciones es inapreciable, a excepción de la 270º que presenta siempre los valores más desfavorables.
|
|
Analizando los resultados se observa que, aunque en invierno la orientación original presenta ocasionalmente temperaturas interiores ligeramente inferiores a la orientación 45º, en verano ésta resulta siempre la más favorable. Sin embargo, sería necesario analizar períodos más largos y realizar los análisis de soleamiento pertinentes para poder ratificar que la orientación elegida es la óptima durante todo el año.
4.2. Influencia de los voladizos
El primer análisis concluye que la dimensión y disposición de los voladizos favorece el confort interior en los meses calurosos de verano, sin detrimento en invierno. Para analizar este supuesto y medir su influencia sobre la temperatura interior se han realizado simulaciones con y sin voladizos, en verano y en invierno.

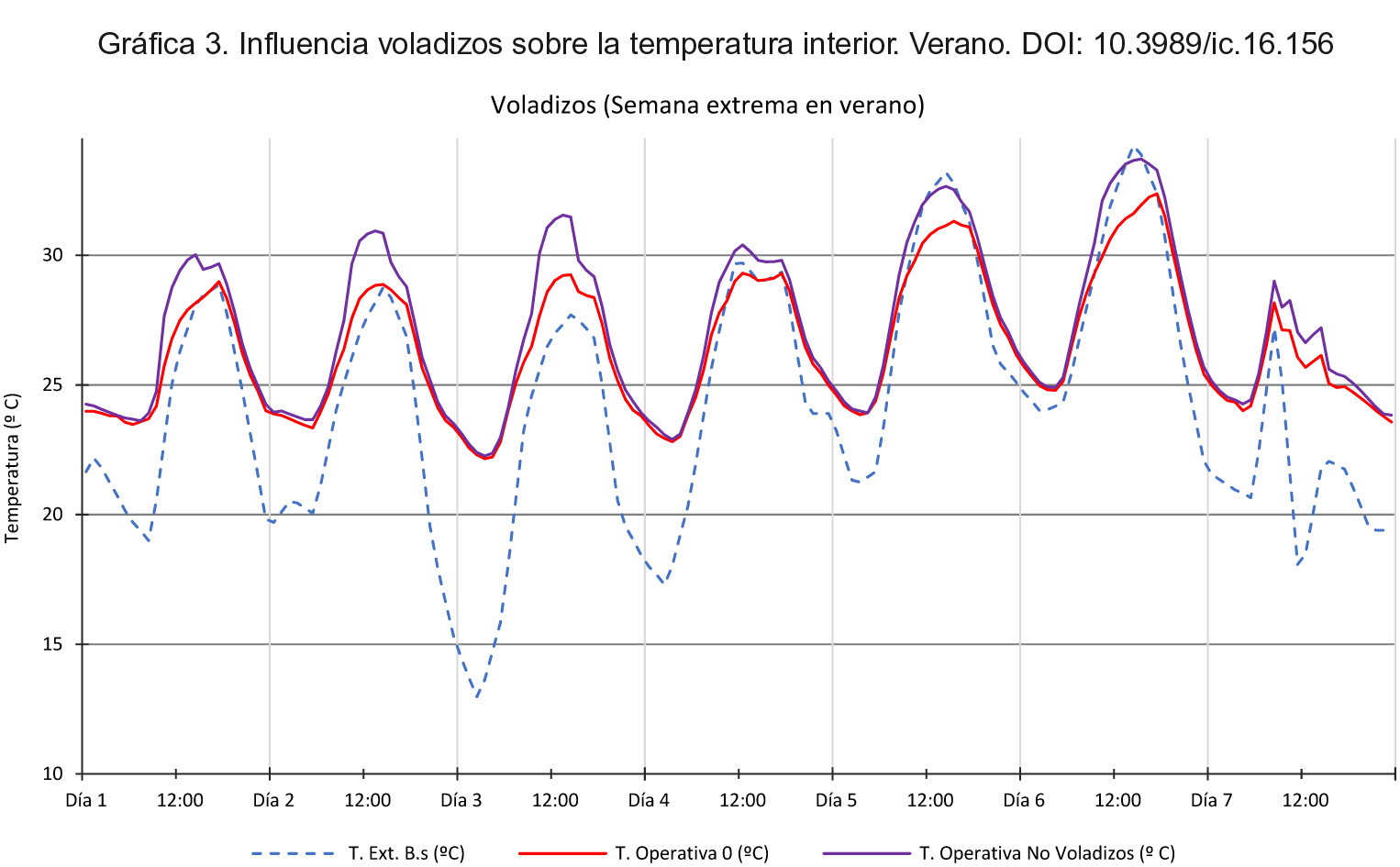

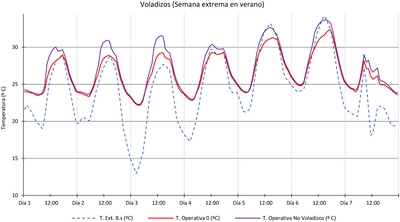

La Gráfica 3 muestra que la temperatura interior de la vivienda con voladizos presenta siempre datos más bajos, alcanzando una diferencia máxima de 2,50º C el día 3 a las 12:00 h.
|
|
Los resultados de las simulaciones de invierno con y sin voladizos son prácticamente iguales, demostrando que su situación y dimensión no presenta un efecto negativo sobre la temperatura interior, y permite que la vivienda se beneficie de la radiación solar durante el día.
4.3. Influencia de la inercia térmica de los materiales empleados

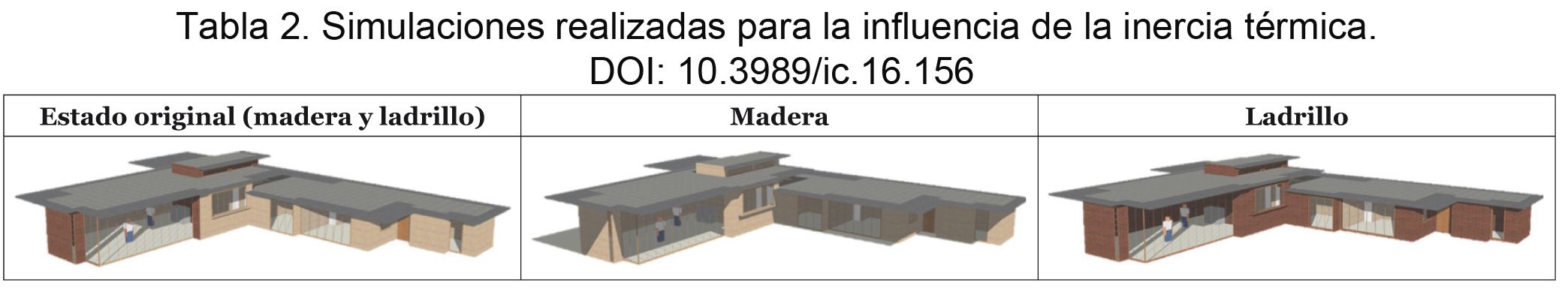

A priori, se ha supuesto que la inercia térmica de los materiales empleados por Wright, la fábrica de ladrillo de la chimenea y los muros de cerramiento, junto con el hormigón de la solera, disminuye el impacto de la fluctuación térmica exterior. Para medir su influencia sobre la temperatura interior y basándose en los estudios de Givoni (22), se han realizado tres simulaciones: estado original de la vivienda, un modelo con menor inercia térmica con todos los cerramientos exteriores y el forjado de planta baja de madera, y, por último, la opción de mayor inercia térmica sustituyendo los cerramientos originales de madera por fábrica de ladrillo (Tabla 2). Design Builder considera las propiedades térmicas de los materiales para las simulaciones, como conductividad, calor específico y emisividad (16).

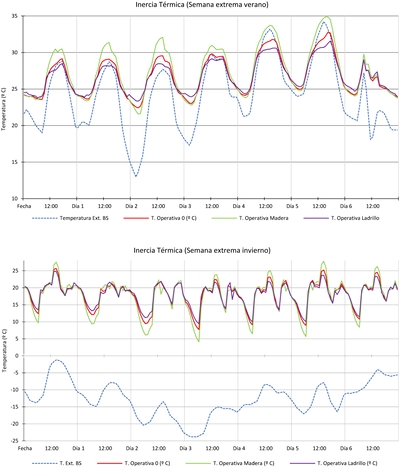

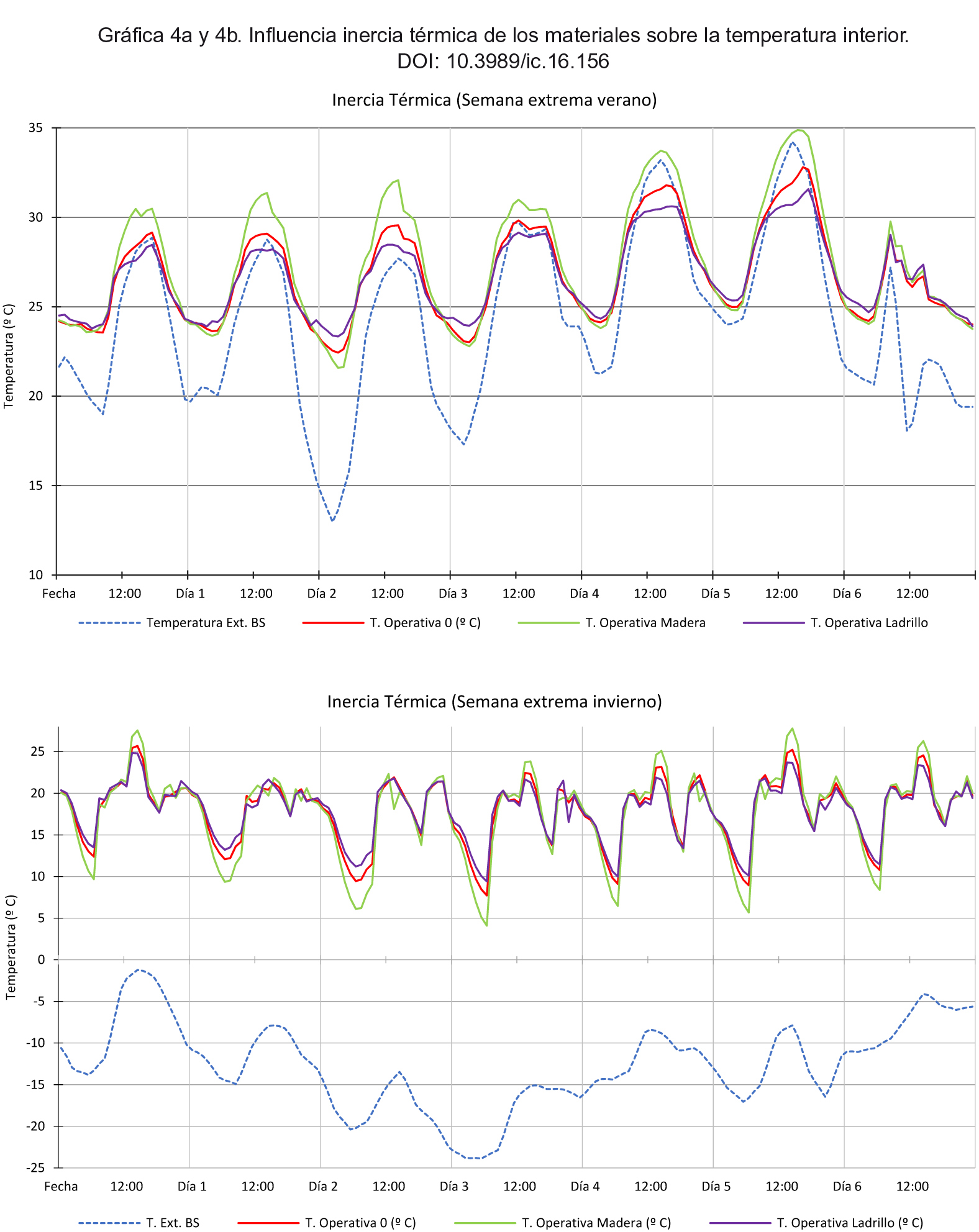

En la Gráfica 4a se observa que la opción de vivienda con mayor inercia térmica presenta las menores temperaturas máximas y la menor oscilación día-noche. Mientras la vivienda de madera con menor inercia térmica presenta una mayor oscilación de temperaturas y las máximas más elevadas, con una diferencia con el estado original de hasta 2,80º C y con la opción de mayor inercia térmica de 4º C. Las temperaturas del estado original son ligeramente más elevadas que las de la vivienda de ladrillo, alcanzando una diferencia máxima de hasta 1,20º C, día 5 a las 15:00 h, siendo la temperatura exterior de 33,85º C. En estas dos opciones el desfase de la onda térmica es de 4 horas en los días 5 y 6 más calurosos, sumado al efecto positivo de la ventilación natural consiguen reducir la temperatura máxima interior.
|
|
En la Gráfica 4b se observa que la opción de mayor inercia térmica presenta las temperaturas máximas menores con una diferencia máxima de 1,6º C en relación con la vivienda original y de 4º C con la opción de menor inercia térmica. Sin embargo, presenta las mínimas más elevadas; de nuevo, menor oscilación. La opción con menor inercia térmica, gracias a la chimenea, alcanzando las temperaturas máximas más elevadas, con una diferencia máxima con la vivienda original de 2,5º C, sin embargo, presenta las mínimas menores, siendo la oscilación térmica mayor. La gráfica de temperaturas del estado original, al igual que en verano, permanece entre las dos opciones. Hay que considerar que el consumo energético en calefacción es el mismo para las tres simulaciones.

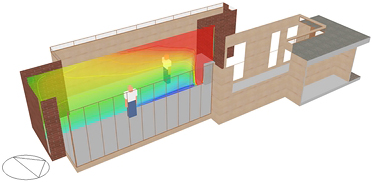

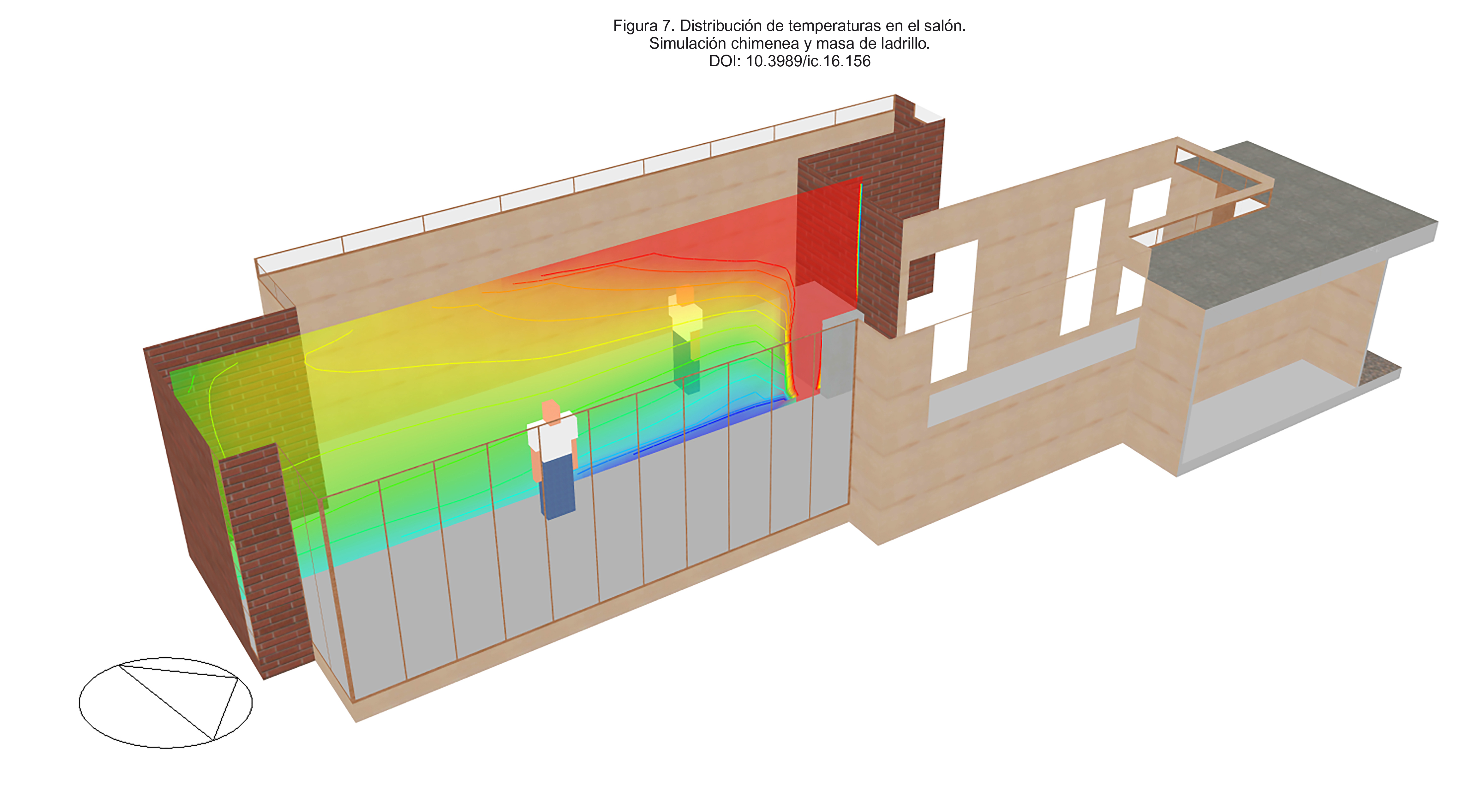

Si bien en verano la vivienda de ladrillo podría considerarse la más favorable, en invierno presenta los datos más desfavorables. La opción con menor inercia térmica, favorecida por el efecto de la chimenea, presenta las temperaturas máximas más elevadas en invierno pero también en verano. La vivienda en su estado original, combinando de forma inteligente madera y ladrillo (Figura 9) presenta resultados medios, aprovechando las ventajas de los materiales tanto en verano como en invierno. La masa de ladrillo del núcleo central almacena el calor de la chimenea y lo cede al ambiente incluso cuando ésta se apaga. Los muros sur y la solera de hormigon, por su orientación, reciben radiación del sol en invierno prácticamente todo el día, emitiéndolo al interior durante el atardecer. En verano el núcleo central en el interior de la vivienda no recibe radiación solar, y los voladizos protegen los muros sur y la solera. Durante la noche estos elementos, que no se han sobrecalentado, se enfrían gracias a la ventilación nocturna, refrescando la vivienda durante la mañana.
|
|
A continuación se presenta la Tabla 3 con los resultados más representativos de cada simulación. Se ha señalado la diferencia de temperatura interior de las variables analizadas, destacando la acción de la ventilación natural sobre la temperatura interior que supone un descenso de hasta 4,5º en los días calurosos de verano.
Tabla 3. Resumen de resultados más representativos.
| Variables | Fecha | Estado original | Simulación 2 | Simulación 3 | ||||
|---|---|---|---|---|---|---|---|---|
| T. interior | Descripción | T. interior | Diferencia | Descripción | T. interior | Diferencia | ||
| T (ºC) | T (ºC) | ΔT (ºC) | T (ºC) | ΔT (º C) | ||||
| Ventilación natural | Verano Día 3-21:00 h | 25,16 | Sin ventilación natural | 29,71 | 4,55 | |||
| Voladizos | Verano Día 3-21:00 h | 25,58 | Sin voladizos | 31,05 | 2,47 | |||
| Inercia térmica | Verano Día 6-15:00 h | 31,90 | De madera | 34,70 | 2,80 | De ladrillo | 30,65 | –1,25 |
| Inercia térmica | Invierno Día 5-15:00 h | 25,23 | De madera | 27,80 | 2,57 | De ladrillo | 23,65 | –1,58 |
5. CONCLUSIONESTop
Las siguientes conclusiones deben entenderse en su contexto histórico. Las estrategias bioclimáticas empleadas por Wright en la casa Jacobs, en muchos casos herederas de antiguas tradiciones arquitectónicas, supusieron mejoras en el comportamiento térmico del edificio. Consideradas como novedosas en la construcción de vivienda norteamericana de los años 30, muchas de ellas han sido plenamente asumidas por la arquitectura bioclimática actual. El presente estudio analiza, mediante herramientas de simulación modernas, la influencia de las estrategias bioclimáticas sobre el confort interior tomando la temperatura operativa como referencia.
- La modelización paramétrica permite cuantificar la acción de las estrategias pasivas empleadas en la vivienda. Las principales
variables estudiadas y sus ventajas son las siguientes:
- Las grandes superficies acristaladas representan un papel fundamental en la calefacción natural en invierno gracias a la orientación de la vivienda, sur y este. Sin embargo, en verano están protegidas por los grandes voladizos evitando el sobrecalentamiento interior, suponiendo una reducción de la temperatura interior de 2,5º C.
- Las ventanas, al ser practicables y gracias a la orientación adecuada, permiten la ventilación refrescando el interior cuando las temperaturas exteriores descienden. La reducción de la temperatura interior en verano generada mediante esta estrategia puede estimarse en casi 5º C.
- Wright utilizó cerramientos de diferentes inercias (ladrillo o madera) en función de las orientaciones. El análisis realizado muestra el beneficio de esta estrategia en el comportamiento térmico del edificio mediante el balance de sus efectos a lo largo de las diferentes estaciones.
- La vivienda construida en 1937 empleaba materiales con valores de transmitacia térmica U muy por debajo de los exigidos en la actualidad. A pesar de ello, como demuestran los resultados obtenidos, gracias a las estrategias bioclimáticas como la orientación y la ventilación natural, el diseño de voladizos y el aprovechamiento de la inercia térmica de los materiales, Wright consigue una mejora sobre la temperatura interior tanto en verano como en invierno. La aplicación de estos conceptos sobre la construcción actual de viviendas, que emplea sistemas constructivos más evolucionados, supondría un resultado muy efectivo al apoyarse sobre una base mucho mejor.
- Del mismo modo, el empleo de estas estrategias pasivas puede, en determinados contextos, reducir el uso de sistemas de climatización mecánicos con el correspondiente ahorro energético que esto supondría.
- El análisis realizado muestra que la calidad espacial y formal de la obra de Frank Lloyd Wright es, en numerosas ocasiones, el resultado de una reflexión global junto a la preocupación por el confort interior teniendo en cuenta el entorno y la naturaleza.
