1. INTRODUCCIÓNTop
Las emisiones de CO2 del parque residencial edificado de las ciudades españolas son significativas (1), y por ello, las directrices medioambientales actuales, están dirigidas a analizar y plantear la reducción de las mismas junto con una necesaria regeneración urbana integrada (2), (3), (4) para el cumplimiento de los compromisos europeos y nacionales adquiridos (5), (6), (7).
Para plantear las soluciones de mejora específicas (8), es indispensable identificar las diferentes tipologías edificatorias (9), (10), determinando periodos temporales, tipos constructivos, y número de viviendas existentes en cada uno de ellos, Este análisis debe realizarse por zonas, territorial y socialmente similares, y con características constructivas análogas, que permitan configurar estrategias de regeneración urbana adecuadas (11), (12), (13). Posteriormente, será necesaria la selección de modelos representativos de cada zona (9), (14), (15).
La realización de los análisis puede llevarse a cabo mediante diversos métodos: prototipos a escala real (16), simulaciones energéticas (17), (18), mediciones in situ mediante monitorización (19), (20) y tratamiento de datos (21), encuestas y estudio de las facturas energéticas (1), e incluso parámetros de confort y sociales (22).
En este documento se presenta un análisis energético de un conjunto de viviendas de una zona geográfica concreta y diferenciada en el territorio: la comunidad extremeña. Para la selección se ha realizado un estudio previo del parque edificado que garantiza la presencia del mayor número de periodos constructivos, tipologías edificatorias, tipos constructivos y localizaciones, con la finalidad de obtener un conocimiento más generalizado del estado energético de la edificación extremeña. Para la obtención de indicadores energéticos, que sean lo más fieles posibles al estado energético de cada vivienda, se ha realizado por un lado una simulación, según el comportamiento térmico de sus envolventes, y de las características técnicas y rendimiento de las instalaciones de climatización y ACS; y por otro lado se han recopilado datos de facturas y encuestas de hábitos de uso y sensación de confort de los ocupantes. Estos resultados se han reflejado en una ficha para cada vivienda.
De este modo, los objetivos de este documento se concretan en primer lugar, en la obtención de una metodología que permita el estudio energético de un parque de viviendas mediante la selección y aplicación de modelos que representen el conjunto del parque edificado, y en segundo lugar en la presentación de unos indicadores energéticos en los cuales queden caracterizadas las viviendas extremeñas.
2. METODOLOGÍATop
2.1. Selección de las viviendas
Para la selección de las viviendas se ha tomado como base el parque construido de las viviendas extremeñas según su período constructivo, tipología edificatoria, distribución geográfica, y tipo constructivo. El número de viviendas analizadas se estableció en unas veinticinco, según los objetivos previos fijados en el estudio.
2.1.1. Selección según periodo constructivo
En primer lugar se ha realizado una caracterización del parque de viviendas extremeño según el año de construcción, con el objeto de conocer su distribución temporal (Tabla 1). Los datos fueron recogidos del último Censo de Población y Vivienda existente (23). Las viviendas que se analizaron se distribuyeron temporalmente según ratios similares.
Tabla 1. Análisis del parque de viviendas de Extremadura y distribución de las viviendas estudiadas.
| Arquitectura tipo | Tipo constructivo | Año de construcción | Nº de viviendas existentes | % | Nº de viviendas estudiadas | % | |
|---|---|---|---|---|---|---|---|
| Arquitectura Tradicional | Muro de gran espesor sin aislar | Antes de 1900 | 35360 | 6 | 1 | 5 | |
| 1900-1940 | 54070 | 8 | 1 | 5 | |||
| Arquitectura de Postguerra | Muro ligero, doble hoja sin aislar | 1941-1960 | 90060 | 14 | 3 | 14 | |
| Arquitectura Moderna | MV | 1961-1980 | 166352 | 26 | 3 | 14 | |
| Muro ligero, doble hoja aislado | NBE CT-79 | 1981-2006 | 241995 | 38 | 13 | 59 | |
| CTE | 2007-2011 | 49445 | 8 | 2 | 9 | ||
| TOTAL | 637265 | 100 | 23 | 100 | |||
Así, el periodo de mayor número de viviendas existentes en Extremadura corresponde a las construidas entre 1940 y 1980 (24), (25), (26) con una representación del 40 % del total, con tipo constructivo de cerramiento ligero de dos hojas con cámara y sin aislamiento En la segunda mitad de este periodo entran en vigor las Normas del Ministerio de la Vivienda, pero sin especificaciones térmicas. El segundo periodo más representado, con un 38 %, se encuentra en la etapa comprendida entre 1981 y 2006, coincidiendo con el auge del sector de la construcción del país. Estas viviendas se construyeron bajo la normativa NBE-CT-79, bajo la cual el estudio de la envolvente térmica y la colocación del aislamiento era prescriptivo, aunque con requerimientos mínimos. Los periodos con menos vivienda construida pertenecen por un lado al periodo anterior a 1940, un 14 %, con una construcción de muros pesados y con carpinterías de baja calidad; y por otro, al periodo posterior al 2007, un 8 %, con la entrada en vigor del CTE en el que las exigencias sobre eficiencia energética en las viviendas aumentan considerablemente (Tabla 1).
2.1.2. Selección según tipología edificatoria
A continuación, se ha analizado el parque edificado según el tipo de edificio construido en los diferentes periodos temporales; esto es, unifamiliar y bloque, y número de plantas edificadas, siguiendo la clasificación de edificios existentes realizada a nivel nacional por el IDAE (27). Se comprueba que existe una suficiente presencia de tipos en el conjunto de viviendas estudiadas (Tabla 2).
Tabla 2. Distribución de tipologías de viviendas según época constructiva y viviendas estudiadas.
| Tipo | Periodo | Tipo de edificio | Nº de plantas | |
|---|---|---|---|---|
| 1.1 | < 1900 | Unifamiliar | 1 | |
| 1.2 | X | Unifamiliar | 2 | |
| 1.3 | 1900-1940 | Unifamiliar | 1 | |
| 1.4 | Unifamiliar | 2 | ||
| 2.1 | < 1900 | Bloque | ≤ 3 | |
| 2.2 | X | 1900-1940 | Bloque | ≤ 3 |
| 2.3 | Bloque | ≥ 4 ≤ 6 | ||
| 3.1 | Bloque | ≤ 3 | ||
| 3.2 | Bloque | ≥ 4 ≤ 6 | ||
| 4.1 | X | 1941-1960 | Unifamiliar | 1 |
| 4.2 | Unifamiliar | 2 | ||
| 5.1 | Unifamiliar | 1 | ||
| 5.2 | Unifamiliar | 2 | ||
| 6.1 | X | Bloque | ≤ 3 | |
| 6.2 | Bloque | ≥ 4 ≤ 6 | ||
| 6.3 | Bloque | ≥ 7 ≤ 9 | ||
| 7.1 | Bloque | ≤ 3 | ||
| 7.2 | X | Bloque | ≥ 4 ≤ 6 | |
| 8.1 | X | 1961-1980 | Unifamiliar | 1 |
| 8.2 | Unifamiliar | 2 | ||
| 8.3 | X | Unifamiliar | ≥ 3 | |
| 9.1 | X | Bloque | ≤ 3 | |
| 9.2 | Bloque | ≥ 4 ≤ 6 | ||
| 9.3 | Bloque | ≥ 7 ≤ 9 | ||
| 9.4 | Bloque | ≥ 10 | ||
| 10.1 | Unifamiliar | 1 | ||
| 10.2 | Unifamiliar | 2 | ||
| 10.3 | Unifamiliar | ≥ 3 | ||
| 10.4 | Bloque | ≤ 3 | ||
| 10.5 | Bloque | ≥ 4 ≤ 6 | ||
| 11.1 | X | 1981-2006 | Unifamiliar | 1 |
| 11.2 | X | Unifamiliar | 2 | |
| 11.3 | X | Unifamiliar | ≥ 3 | |
| 12.1 | Bloque | ≤ 3 | ||
| 12.2 | X | Bloque | ≥ 4 ≤ 6 | |
| 12.3 | Bloque | ≥ 7 ≤ 9 | ||
| 12.4 | Bloque | ≥ 10 | ||
| 13.1 | Bloque | ≤ 3 | ||
| 13.2 | X | Bloque | ≥ 4 ≤ 6 | |
| 13.3 | Bloque | ≥ 7 ≤ 9 | ||
(Se ha marcado con una X los tipos de viviendas analizadas en este estudio).
2.1.3. Selección según zona geográfica

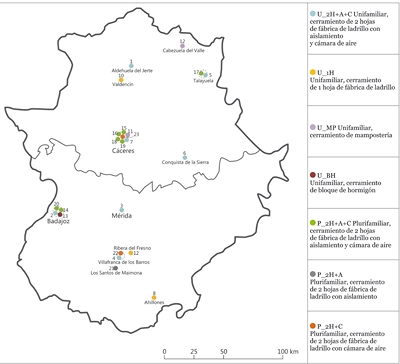

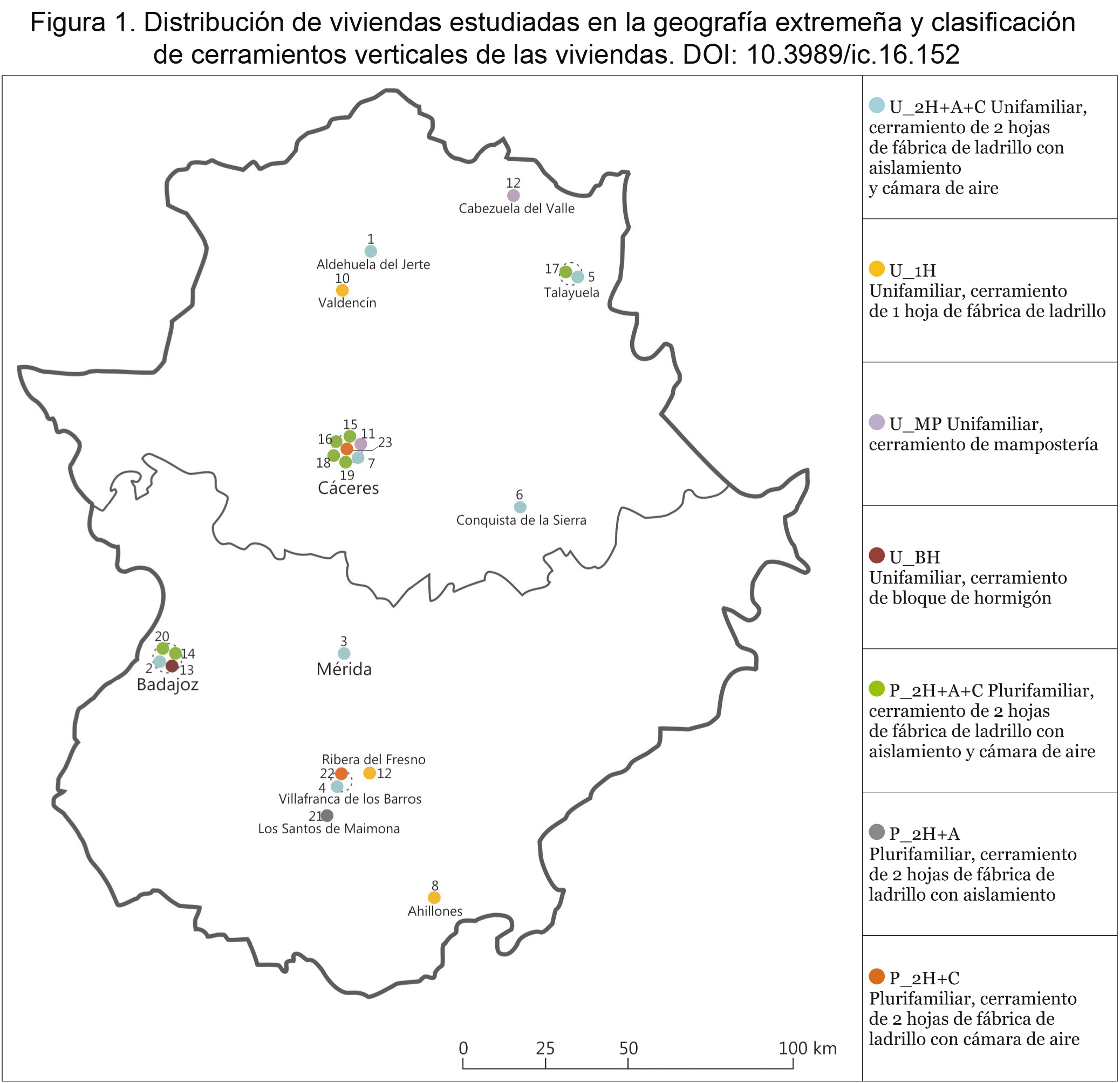

Para la selección de las viviendas se eligieron como localizaciones principales las dos capitales de provincia de la región que representan la mayor parte del parque edificado, distribuyéndose el resto por otros municipios extremeños según la disponibilidad de acceso a los mismos (Fig. 1). Todas ellas pertenecen a la zona climática C3 y C4.
|
|
2.1.4. Selección según tipo constructivo
Finalmente, se seleccionaron los tipos constructivos más usuales adoptados en la mayoría de las viviendas extremeñas. Para ello se ha utilizado la clasificación de cerramientos realizados por la administración regional (28), (29)), agrupándose posteriormente según clasificación propia para simplificar el análisis final (Fig. 1).
Se destacan dos modelos de cerramientos verticales: los de una hoja localizados solo en viviendas unifamiliares en periodos constructivos diferentes, con dos casos con gruesos muros de mampostería (U_MP), tres de una hoja de fabrica de ladrillo (U_1H), y uno de muro de bloque ejecutado en una vivienda provisional (U_BH). El segundo modelo, con dos hojas de fabrica de ladrillo, se da en edificios unifamiliares y plurifamiliares; casi todas las viviendas analizadas con esta composición cuentan con aislante térmico (U_2H+A+C y P_2H+A+C).
2.1.5. Resultado
Se recoge en la tabla 3 un resumen de las 23 viviendas analizadas con especificación del periodo constructivo, año de construcción según Catastro, tipología edificatoria, situación geográfica, número de plantas y tipo constructivo.
Tabla 3. Listado de viviendas auditadas según su tipo constructivo.
| Periodo | Año | Tipo de edificio | Situación geográfica | Número de plantas | Tipo constructivo | |
|---|---|---|---|---|---|---|
| 1 | 1981-2006 | 1989 | 11.1 | C/ Hernán Cortés, 16, Aldehuela Del J. | B | (CT-79_U_2H+A+C) |
| 2 | 1981-2006 | 2002 | 11.3 | C/ Fco. Ruiz De La Mota, 8, Badajoz | B+2 | (CT-79_U_2H+A+C) |
| 3 | 1981-2006 | 1990 | 11.2 | C/ Plasencia, 21, Mérida | B+1 | (CT-79_U_2H+A+C) |
| 4 | 1981-2006 | 2006 | 11.3 | C/ Dinamarca, 38, Villafranca de los B. | B+2 | (CT-79_U_2H+A+C) |
| 5 | 1961-1980 | 1970 | 8.3 | C/ Hermanos Becquer, 4, Talayuela | B+2 | (<CT-79_U_2H+A+C) |
| 6 | >2006 | 2006 | 14.1 | C/ Lucía Muriel, 12, Conquista de la S. | B | (CTE_U_2H+A+C) |
| 7 | 1981-2006 | 1987 | 11.2 | C/ Simón Benito, 47, Cáceres | B+1 | (CT-79_U_2H+C) |
| 8 | 1981-2006 | 1986 | 11.2 | C/ San Juan, 15, Ahillones | B+1 | (CT-79_U_1H) |
| 9 | 1981-2006 | 1990 | 11.1 | C/ Doce de Octubre, 12 (C), Ribera del F. | B | (CT-79_U_1H) |
| 10 | 1981-2006 | 1993 | 11.2 | C/ Hernán Pérez, 9, Valdencín | B+1 | (CT-79_U_1H) |
| 11 | 1941-1960 | 1955 | 4.1 | C/ Tirso De Molina, 21, Cáceres | B | (<CT-79_U_MP) |
| 12 | <1900 | <1900 | 2.1 | C/ Hondón, 34, Cabezuela del Valle | B+3 | (<CT-79_U_MP) |
| 13 | 1981-2006 | 1964 | 8.1 | C/ Ebro, 41, Badajoz | B | (CT-79_U_BH) |
| 14 | 1981-2006 | 1984 | 12.2 | C/ Godofredo Ortega Y M., 15, Badajoz | B+6 | (CT-79_P_2H+A+C) |
| 15 | 1981-2006 | 2001 | 13.2 | C/ Ruta de la Plata, 24, Cáceres | S+B+5 | (CT-79_P_2H+A+C) |
| 16 | 1981-2006 | 2006 | 12.1 | C/ García Plata de Osma, 36, Cáceres | S+B+6 | (CT-79_P_2H+A+C) |
| 17 | 1961-1980 | 1980 | 9.1 | C/ Goya, 9, Talayuela | B+3 | (<CT-79_P_2H+A+C) |
| 18 | 1981-2006 | 1998 | 12.2 | Avda. Alemania, 31, Cáceres | S+B+6 | (CT-79_P_2H+A+C) |
| 19 | 1981-2006 | 1994 | 13.2 | Avda. París, 20, Cáceres | B+6 | (CT-79_P_2H+A+C) |
| 20 | >2006 | 2010 | 14.4 | Pl. San José Manyanet, 7, Badajoz | S+B+4 | (CTE_P_2H+A+C) |
| 21 | 1900-1940 | 1940 | 2.2 | C/ Sevilla, 21 (A), Los Santos de Maimona | B+1 | (<CT-79_P_2H+A) |
| 22 | 1941-1960 | 1955 | 6.1 | C/ Espronceda, 10, Villafranca de los B. | B+2 | (<CT-79_P_2H+C) |
| 23 | 1941-1960 | 1944 | 7.2 | Avda. Primo de Rivera, 5, Cáceres | B+4 | (<CT-79_P_2H+C) |
2.2. Análisis de las viviendas
2.2.1. Toma de datos
Para la toma de datos se mantuvo, en primer lugar, una entrevista con los propietarios de las viviendas para conocer los datos de construcción, que se completaron, en las ocasiones en las que fue posible, con los datos de los proyectos de obra (en los municipios pequeños se observa que la construcción se realiza, durante algunos años, sin proyecto técnico, y por lo tanto no cumple la normativa existente). En la visita al inmueble se efectúo una inspección visual, un levantamiento arquitectónico y la toma de datos necesarios para la posterior simulación energética.
Para finalizar se realizaron encuestas a los usuarios, en las que se recogieron datos sobre los hábitos de uso, conocimiento del gasto energético y del comportamiento térmico en distintas épocas del año. Asimismo, se solicitaron facturas de consumos energéticos de al menos el año anterior.
2.2.2. Simulación energética
Se ha utilizado el programa de simulación Calener Vip para valorar los datos energéticos del modelo teórico (30). En todas las viviendas se estimó la composición de los cerramientos a través de los datos facilitados por los propietarios, de la toma de datos in situ, y del año de construcción, tomando como referencia los dos estudios existentes de cerramientos en la región extremeña (28), (29). Las propiedades higrotermicas de los materiales de construcción de las viviendas introducidos en el simulador han sido las del Catalogo de elementos constructivos del CTE. Con respecto a las instalaciones de climatización y ACS, se tuvieron en cuenta las características técnicas de las etiqueta de los equipos, cuando estas existían, en caso contrario se han estimado según referencias del fabricante y del equipo. Se han incluido las renovaciones hora requeridas en la vivienda, calculadas con arreglo al documento básico de calidad del aire interior, DB-HS3, del CTE.
3. PROCESAMIENTO DE RESULTADOS Y EVALUACIÓN ENERGÉTICATop

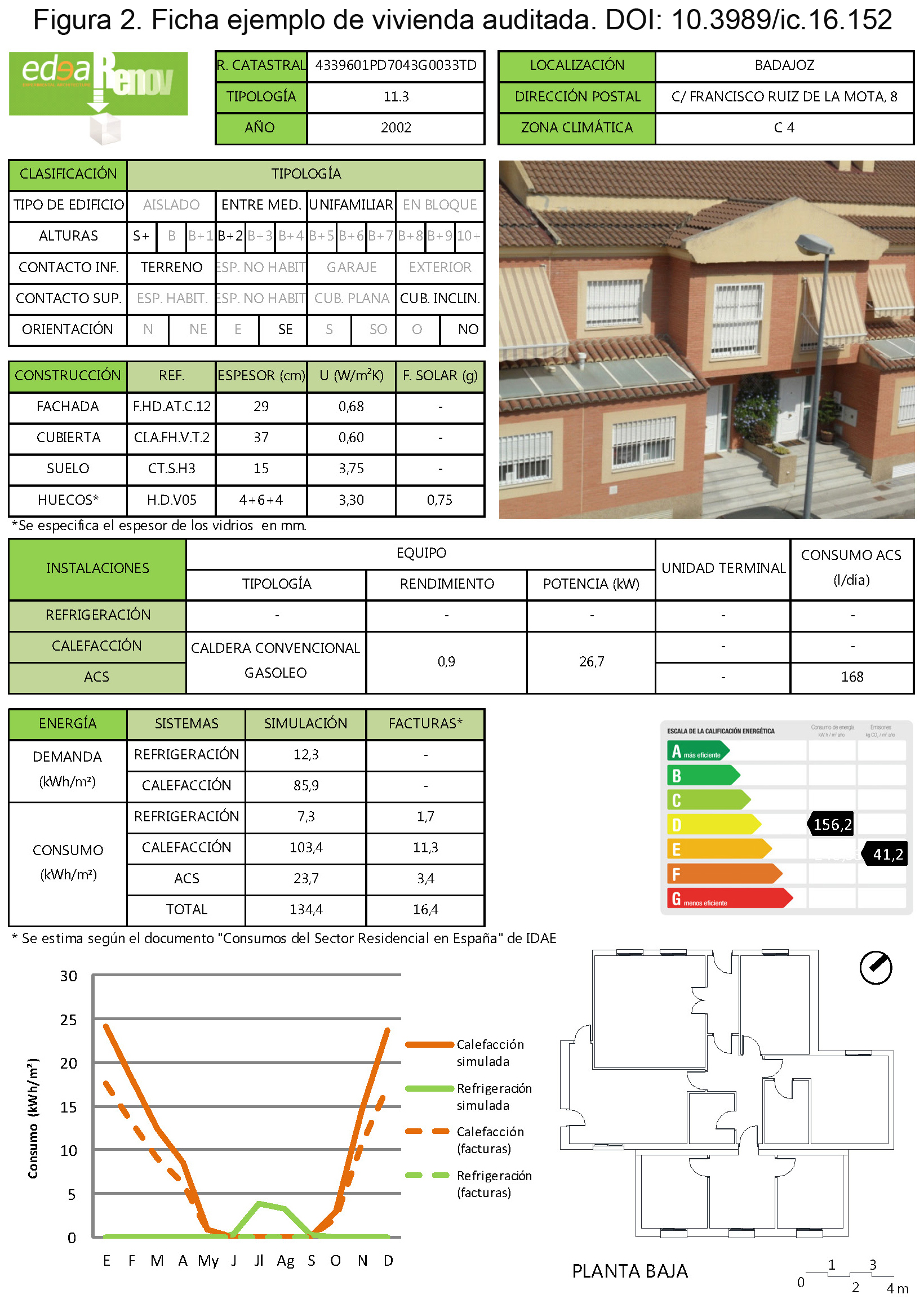

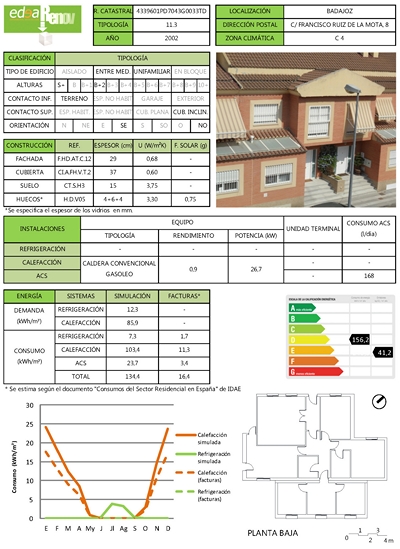

Se han resumido en fichas los resultados obtenidos para cada vivienda (ejemplo en figura 2). Los datos que se han incluido son los de descripción general, fotografía y planta de la vivienda, tipología arquitectónica, definición constructiva de la envolvente térmica, y de los sistemas de climatización y ACS, e indicadores energéticos.
|
|
Los indicadores energéticos que se estimaron más relevantes son:
- demanda anual de refrigeración y calefacción obtenida en las simulaciones,
- consumos anuales obtenidos en las simulaciones y en las facturas, diferenciando refrigeración, calefacción, ACS y los pertenecientes a iluminación, electrodomésticos, cocina y stand-by,
- consumo mensual de refrigeración y calefacción de las simulaciones
- consumo mensual de refrigeración y calefacción de las facturas; debido a la imposibilidad de poder aislar del consumo eléctrico y de gas los utilizados para cada uno de los servicios en la vivienda, se trabajó con los porcentajes de consumo por servicio de la zona atlántica aportados por IDAE (9) aplicados a las facturas en cuestión.
4. DISCUSIÓN DE RESULTADOSTop
Tras obtener los indicadores energéticos del conjunto de viviendas se ha realizado un análisis comparado de los mismos con el objetivo de establecer valores medios del conjunto, y conocer la dispersión de los resultados característico de aquellas viviendas con configuraciones específicas, que puedan influir en sus requerimientos energéticos, como puede ser la ubicación en planta baja o bajo cubierta, la orientación geográfica, viviendas en esquina, la compacidad o el número de plantas.
Se han comparado entre sí las demandas energéticas obtenidas en la simulación de las viviendas del conjunto, resultando similares resultados según dos parámetros concretos: el tipo de edificio (unifamiliar o plurifamiliar), y la tipología constructiva de sus cerramientos de fachada (Fig. 3, 4, y 5). En el primer caso, se puede comprobar que la demanda total de las viviendas unifamiliares oscila, aproximadamente, entre 80 y 200 kWh/m2, mientras que la de las plurifamiliares fluctúa entre valores más bajos, 50 y 125 kWh/m2 (Fig. 3). Por otro lado, y respecto a la tipología de sus cerramientos, es posible observar los siguientes comportamientos (Fig. 3):
- A grandes rasgos, las viviendas unifamiliares que poseen dos hojas y cámara en su cerramiento vertical (viviendas 1 a 7: U_2H+(A)+C) demandan menor cantidad de energía que las de una hoja (viviendas 8 a 10: U_1H). Entre estas últimas la vivienda 8, situada en esquina, con una envolvente mayor, es la que más demanda presenta (25).
- Si analizamos las dos viviendas compuestas de una hoja de muro de mampostería (viviendas 11 y 12: <CT-79_U_MP) los resultados son muy dispares. En este caso se observa que los parámetros edificatorios de cada una de ellas, como el número de plantas o las medianeras existentes, son muy diferentes.
- La vivienda que menos energía demanda es la número 12, que pertenece al periodo constructivo más antiguo, construida con muros de mampostería y una envolvente muy reducida.
- La vivienda construida con una hoja de bloque de hormigón y cubierta de chapa (vivienda 13: <CT-79_U_BH) demanda una baja cantidad de energía, debido a sus condiciones de construcción como vivienda temporal y con unas dimensiones muy reducidas.
- Respecto a las viviendas plurifamiliares el comportamiento es más homogéneo, así la demanda energética del conjunto oscila sólo en unos 25 kWh/m2, según la existencia de aislamiento en los cerramientos verticales en el periodo CT-79 o posterior (viviendas 14 a 20: P_2H+A+C), respecto a las que no lo tienen o pertenecen a periodos anteriores (viviendas 21 a 23: P_2H+C).
|
|
|
|
|
|

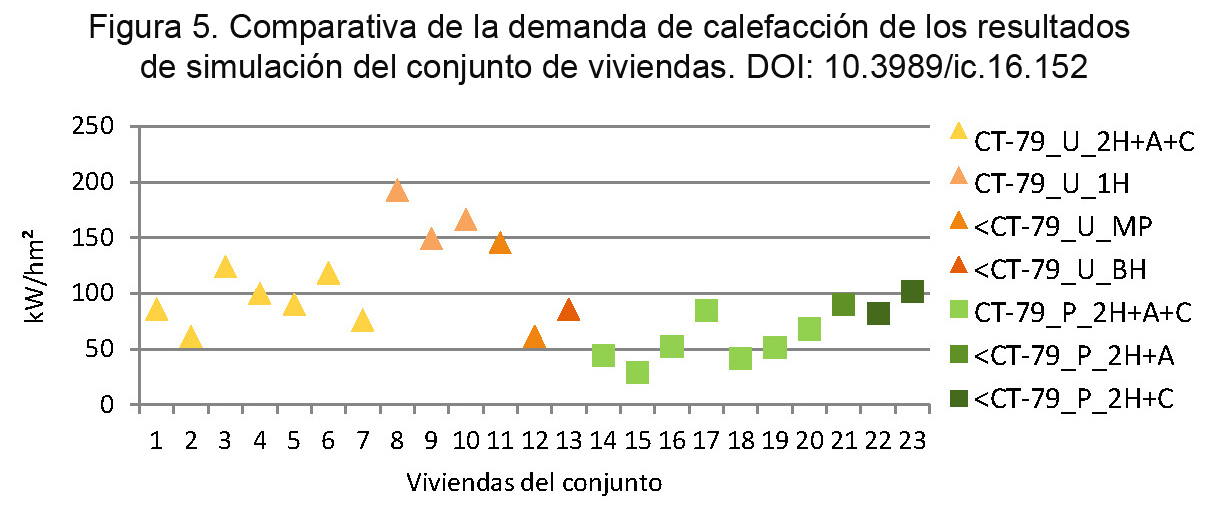

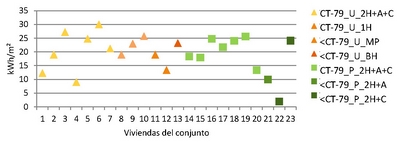

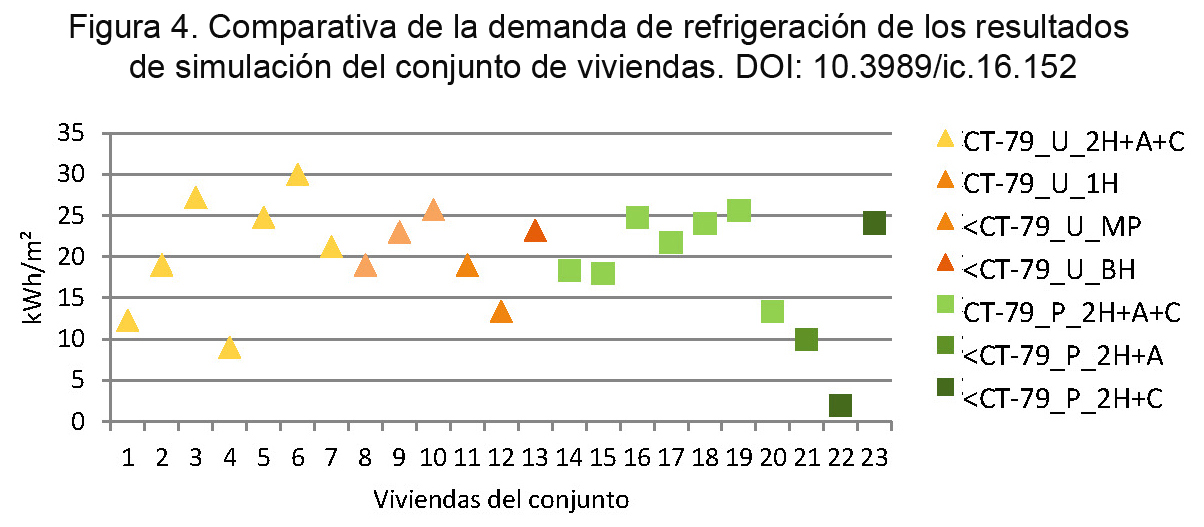

Para profundizar en el análisis de resultados de demanda energética del conjunto de viviendas se ha desglosado en demanda de refrigeración y de calefacción. De este modo, se observa que la demanda media de refrigeración supone en torno a un 20 % de la demanda total, siendo el porcentaje restante el de calefacción; ya que según la zona climática, el número de meses que se necesita calefactar es mayor de los que se necesita refrigerar. En este análisis individualizado se observa que la demanda de refrigeración oscila entre 10 y 30 kWh/ m2 aproximadamente, siendo la media de las unifamiliares de 20 kWh/m2 y de las plurifamiliares de 18 kWh/m2, sin existir, en este caso, una diferenciación clara por tipo constructivo (Fig. 4).

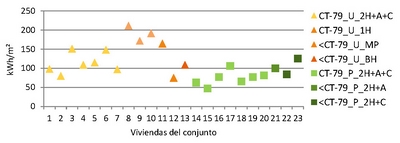

La demanda de calefacción se mueve en un rango entre 60 y 200 kWh/m2 para las unifamiliares, y entre 30 y 100 kWh/ m2 para las plurifamiliares, siendo la media de las unifamiliares de 110 kWh/m2 y de las plurifamiliares de 65 kWh/m2 (Fig. 5). Se repite en este caso el comportamiento ya analizado para las viviendas respecto a la demanda total (Fig. 3).
4.2. Análisis del consumo energético anual

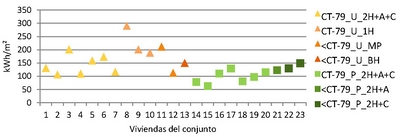

En el caso de las viviendas unifamiliares los consumos energéticos anuales obtenidos en la simulación del conjunto de viviendas oscilan entre 100 y 200 kWh/m² aproximadamente, con un valor pico correspondiente a la vivienda 8 que también presentaba una alta demanda. En la vivienda plurifamiliar los valores son más uniformes y menores, oscilando entre 60 y 150 kWh/m².
En el caso del consumo energético existe otro parámetro diferenciador, añadido al de la tipo constructivo y el tipo de edificio que fue analizado en la demanda, como es el sistema de climatización y su rendimiento (en general se detecta que los sistemas no son eficientes y que los equipos están obsoletos). En el análisis de resultados se observa que los valores son muy variables, y que se repite en general el comportamiento analizado para la demanda (Fig. 6).
|
|

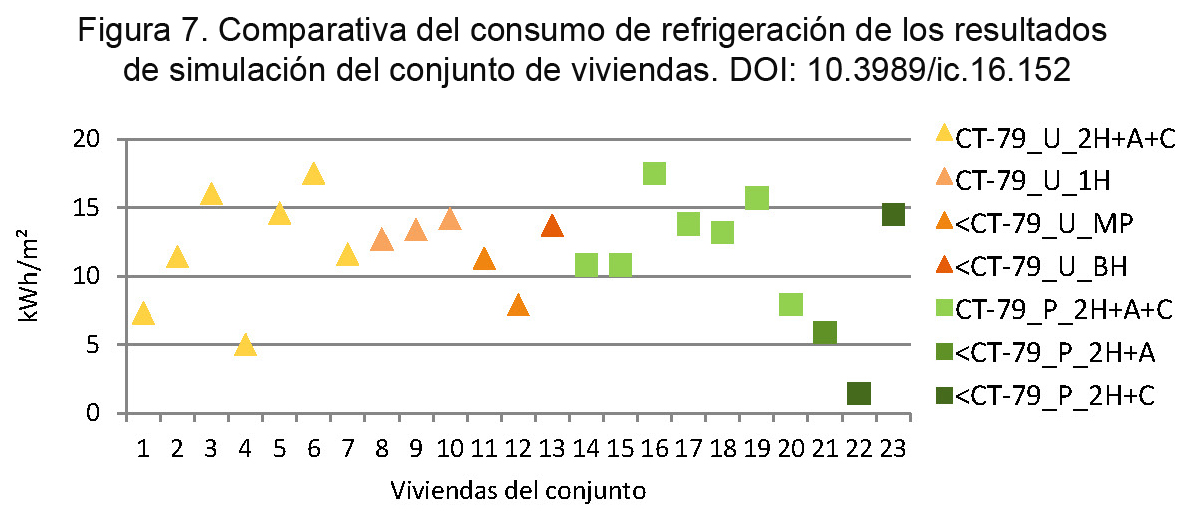

Si se desglosa en consumos de refrigeración y calefacción se observa que el consumo medio de refrigeración supone en torno a un 10 % del consumo energético total de climatización de las viviendas analizadas, siendo el porcentaje restante el de calefacción. Los consumos de refrigeración de todas las viviendas oscilan entre 5 y 20 kWh/m². No hay un comportamiento diferenciado entre las viviendas unifamiliares y plurifamiliares (Fig. 7).
|
|

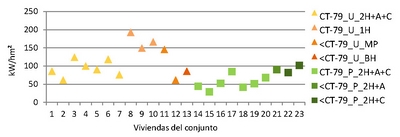

Respecto a los consumos de calefacción oscilan entre 70 y 180 kWh/m² para las unifamiliares, a excepción de la vivienda 8 que lleva cerramiento de una hoja y supera estos valores; y entre 40 y 120 kWh/m² para las plurifamiliares (Fig. 8). Se repite el patrón de la demanda de calefacción (Fig. 5). En algunos casos con viviendas con calefacción mediante radiadores eléctricos se aprecia que tienen un consumo energético ligeramente mayor (viviendas 8 a 10, aunque influyen otros parámetros mencionados en la demanda como es la presencia de una sola hoja).
|
|
4.3. Análisis de las encuestas
En el análisis de las encuestas se comprueba que los usuarios desconocen cómo se puede disminuir el consumo de la vivienda. La sensación de confort térmico que manifiestan resulta ser muy relativa, así usuarios que declaran estar confortables en su vivienda, presentan un consumo muy alejado de su demanda. Debemos, por otro lado, tener en cuenta que el programa de simulación, establece una programación de climatización de veinticuatro horas, con temperaturas de confort con actividad diurna, sin corregirla durante las horas de la noche, por lo cual existe un margen entre los valores determinados en la simulación y los realmente óptimos. Además se ha detectado que algunos de los usuarios que declaran estar en situación de confort térmico regulan la temperatura de sus sistemas de climatización más allá de los valores recomendados.

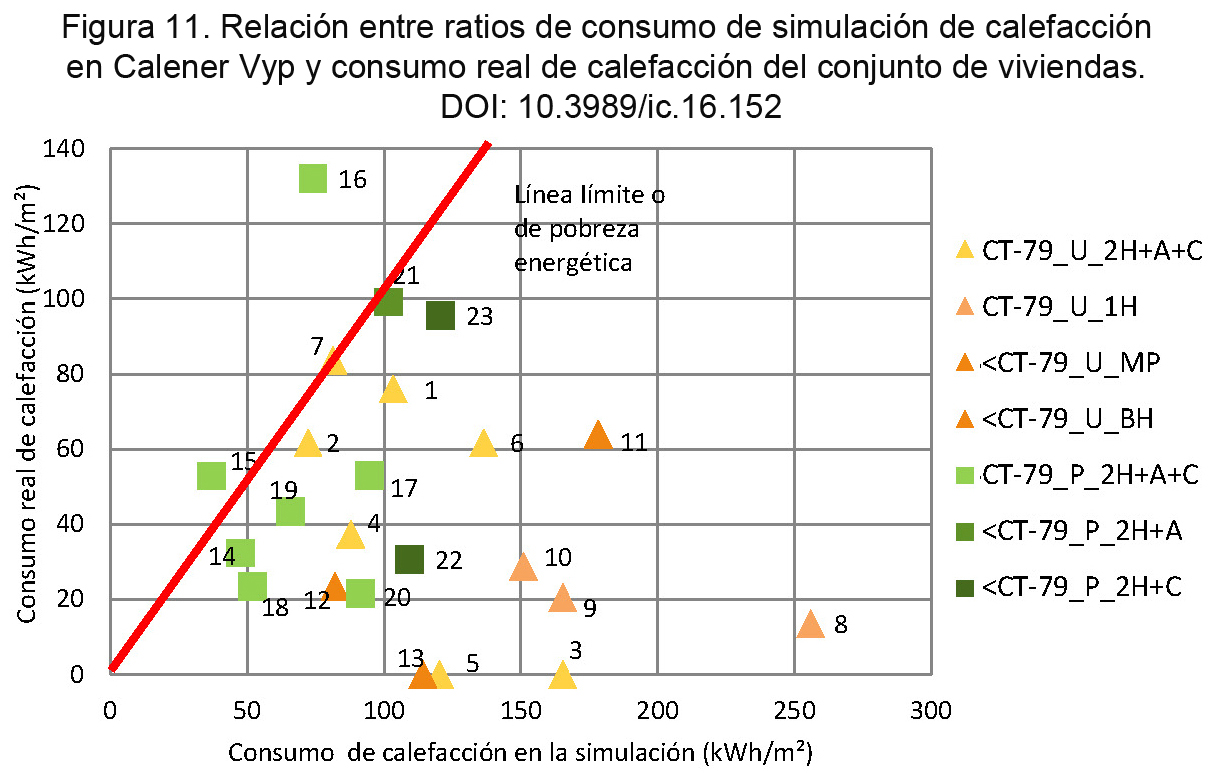

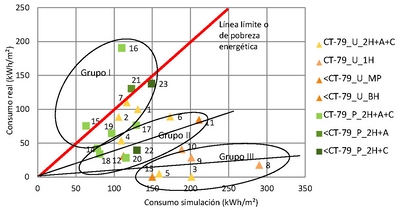

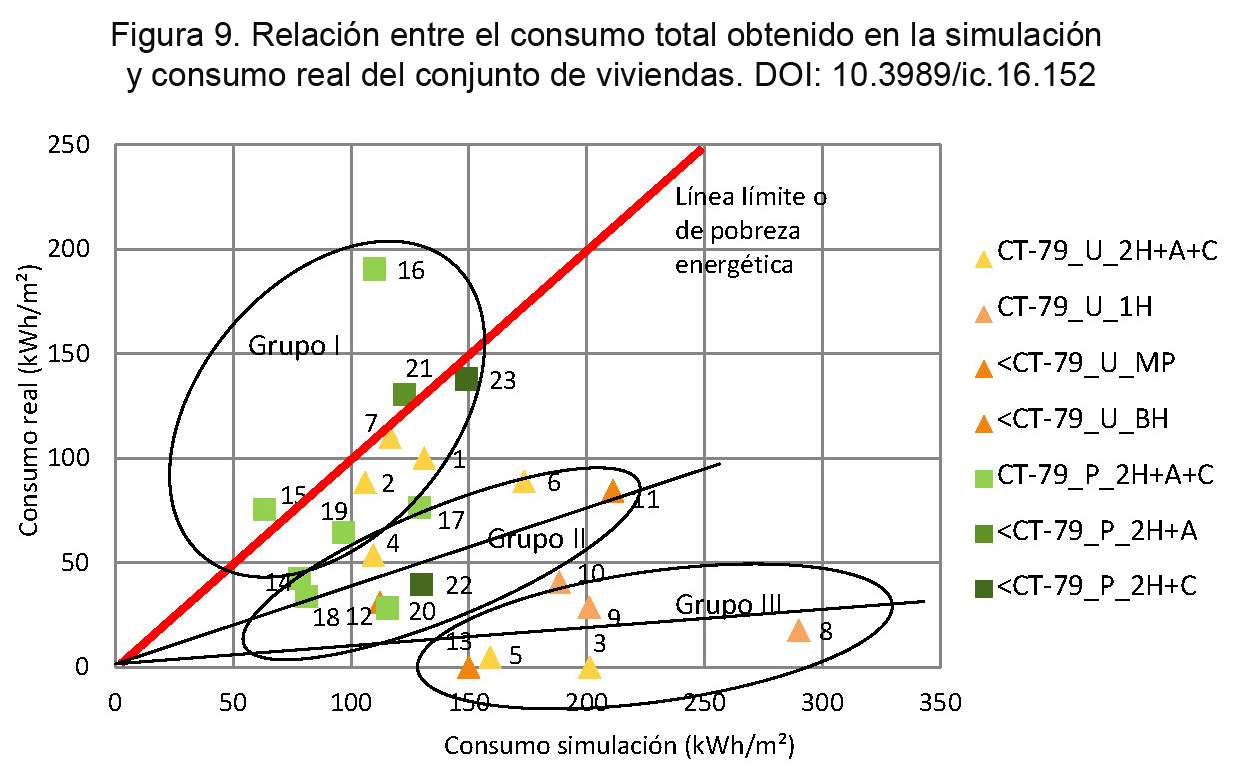

Se ha estudiado la relación existente entre el consumo simulado y el real procedente de las facturas, y con ello la posible situación de pobreza energética de los usuarios al no alcanzar un mínimo de consumo (la línea límite representada en la figura 9 representa la situación en que el consumo real es mismo que en de la simulación). Así el conjunto de viviendas queda dividido en tres grupos, siendo cada uno de ellos aproximadamente un tercio del total.
- El primer grupo (grupo I), más cercano a la línea límite, representa a viviendas que tienen un consumo real cercano al aportado por el software (la vivienda 6 se sale de los valores tipo, con la menor ratio de demanda de calefacción)
- El segundo grupo (grupo II), con una relación de 0,5 entre el consumo de facturas y el simulado, se encuentra en una situación intermedia con unos consumos inferiores a los que deberían desarrollar para el alcance de ese confort
- El tercer grupo (grupo III), con una relación de 0,1 entre el consumo de facturas y el simulado, está formado por los casos dónde los equipos de climatización no existen. Se observa que los resultados más bajos corresponden mayoritariamente a las viviendas unifamiliares.
|
|

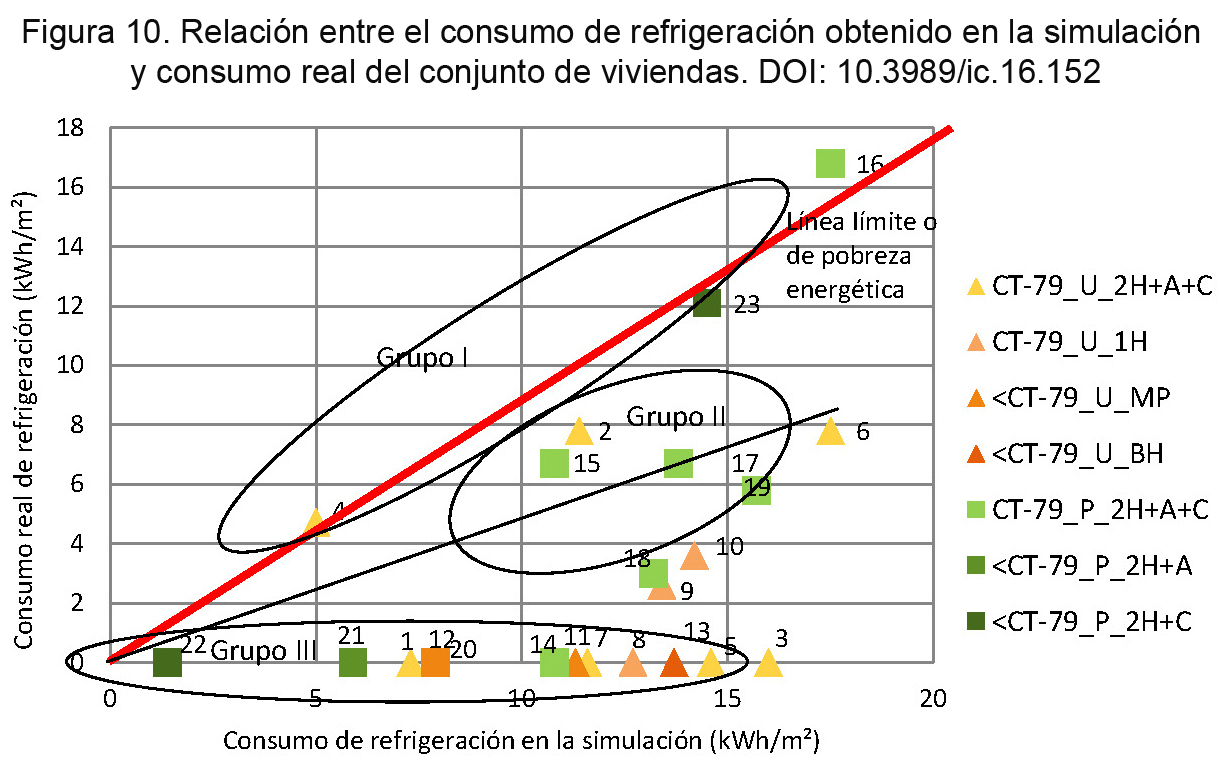

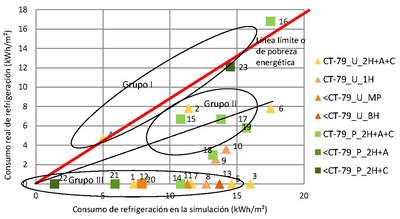

Si nos centramos en el análisis de pobreza energética en refrigeración, observamos cómo ésta es muy alta, ya que en el 50 % del conjunto de viviendas no existe sistema de refrigeración, aunque sí alta demanda (Grupo III) (Fig. 10).
|
|

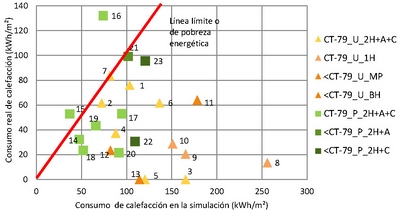

La pobreza energética en calefacción es muy variable no existiendo un patrón de comportamiento entre los usuarios de las viviendas. De nuevo las viviendas que se encuentran en mayor situación de pobreza energética son las unifamiliares (Fig. 11).
|
|
5. CONCLUSIONESTop
Este estudio está basado en el análisis de un conjunto de solamente veinticinco viviendas del parque edificado extremeño por lo que no debe ser utilizado para obtener deducciones concluyentes sobre el uso de la energía en las viviendas de Extremadura. Sin embargo, y según los resultados obtenidos en este trabajo, se puede concluir que presenta una metodología válida para el análisis energético que pueda establecer una hoja de ruta que aborde los problemas energéticos actuales del parque de viviendas. De este modo, la coherencia de los resultados alcanzados con la selección de la muestra, con la identificación de las tipologías, y períodos edificatorios, y con la obtención de los indicadores energéticos (demanda y consumo de calefacción y refrigeración, y emisiones de CO2 a partir de las simulaciones), unido al análisis de las facturas de consumo avala la obtención de un método apropiado para diagnosticar un parque edificado.
Estas conclusiones específicas para cada muestra y parque de viviendas facilitarán la elección de las necesarias políticas de rehabilitación energética. En este caso el conjunto de viviendas analizado muestra una construcción energéticamente ineficiente, con sistemas de climatización no renovados, que provocan unas altas emisiones de CO2, además de que se observa que los usuarios no abordan el coste que supone la situación de disconfort de su vivienda. Se desconocen los datos reales de la envolvente de las viviendas, la medición in situ mediante sensorización y monitorización de parámetros higrotérmicos o de transmitancia térmica podría aportar datos reales que validen el modelo final.
Asimismo estas políticas deberán ir encaminadas en cada caso, y conforme a los resultados obtenidos al aplicar la metodología anteriormente expuesta, bien a la elección de las tipologías más ineficientes o numerosas, bien al diseño de las estrategias de rehabilitación para disminuir demandas o consumos, o bien a la aportación de ayudas sociales, entre otras. De este modo las actuaciones tendrán una mayor repercusión en la mejora de los resultados globales.
Para finalizar estas conclusiones se constata con este estudio la necesidad de análisis energéticos previos, amplios y rigurosos de cada parque de viviendas antes de proponer políticas concretas de rehabilitación energética.
AGRADECIMIENTOSTop
Este estudio es el resultado del convenio de colaboración suscrito entre la Consejería de Fomento, Vivienda, Ordenación del Territorio y Turismo de la Junta de Extremadura y la Universidad de Extremadura, en el marco del proyecto EDEA RENOV (Development of Energy Efficiency in Architecture Energy Renovations and ICTs) financiado por el programa LIFE 09 ENV/E/000466 y cofinanciado y coordinado por la Consejería. Se agradece el trabajo realizado a los técnicos de apoyo de la Universidad de Extremadura: Álvaro Díaz Salazar y Beatriz Muriel Holgado, así como a los propietarios y usuarios de las viviendas auditadas por la colaboración prestada.
