El proyecto del ferrocarril estratégico Ciudad Rodrigo a Río Tajo. Una infraestructura de principios de siglo XX no llevada a cabo

1. INTRODUCCIÓN

Los proyectos de infraestructuras no construidos son una interesante fuente de datos sobre el estado de la técnica en el momento en que son concebidos. Estos proyectos nos ponen en relación con los parámetros técnicos de la traza, con las alternativas en cuanto al trazado óptimo, con las tipologías estructurales, con los túneles, con aspectos de la explotación económica y empresarial, con los precios de materiales de obra y también ferroviarios, con los métodos de cálculo o con la configuración de las estaciones. Hoy día, al estudiar uno de tantos documentos técnicos que no fueron ejecutados, cabe lamentarse por el hecho de que el trabajo vertido en él por parte del proyectista no se viera plasmado sobre el territorio; esta sensación aumenta cuando intuimos las potenciales ventajas que la construcción de un proyecto podía haber generado en la región donde se proyectó, y observamos la escasez de infraestructuras que existe hoy día en la misma. Acaso la historia de un determinado territorio hubiera sido muy diferente si se hubieran llevado a cabo todos los proyectos ferroviarios concebidos pero no proyectados a lo largo de los siglos. Además, estos documentos son sumamente interesantes porque ofrecen una realidad del estado de la técnica en su momento; asimismo, los proyectos ferroviarios de la época eran un auténtico documento técnico y empresarial, que debían justificar su viabilidad económica y por ello contenían información valiosa sobre aspectos sociales y empresariales de los territorios atravesados.

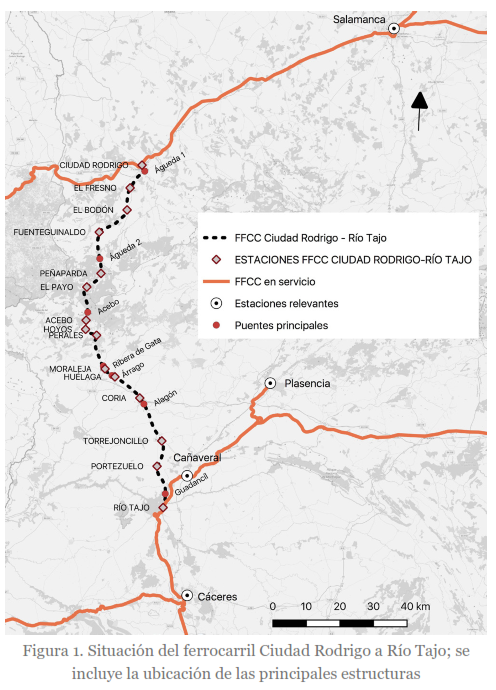

Este artículo aporta luz a todas las cuestiones citadas en relación con un ferrocarril proyectado en 1906, el proyecto de la línea Ciudad Rodrigo (Salamanca) a Río Tajo (Cáceres) (figura 1). La investigación ha tomado como base diversos documentos existentes en el Archivo General de la Administración (AGA 24-09922, AGA 24-09928); también se han consultado artículos y textos relacionados con la técnica de la época. En él se estudia el origen del proyecto y su traza; a continuación se analizan las estructuras, las estaciones y otros edificios accesorios; además se describe un proyecto modificado. Finalmente, se sintetizan una serie de conclusiones.

2. ORIGEN DEL PROYECTO. LOS FERROCARRILES SECUNDARIOS Y ESTRATÉGICOS

Si bien existe el precedente de un proyecto ferroviario en la misma zona auspiciado por el ingeniero Darío Bacas y la Sociedad Extremeño Castellana (1(1) Peris Torner, J. (2015). Sociedad Extremeño Castellana (Ferrocarril de Ciudad Rodrigo al Rio Tajo). Consultado 12 octubre 2020, en Spanish Railway: www.spanishrailway.com/sociedad-extremeno-castellana/
), el proyecto aquí referido tiene origen en la Ley de Ferrocarriles Secundarios y Estratégicos de 26 de mayo de 1908 que impulsaba la construcción de dos tipos de infraestructuras ferroviarias, las líneas secundarias y las estratégicas. Las secundarias estaban “destinadas al servicio público con motor mecánico de cualquier clase que (…) no estén comprendidos en la red de los de servicio general, tal como se halla definida y establecida en el capítulo 1° de la Ley de 23 de noviembre de 1877”; asimismo, las estratégicas eran “aquellas que, con independencia del servicio que presten a otros intereses generales, atiendan directamente a necesidades o conveniencias de la defensa nacional”. Una de las singularidades de los estratégicos era que los consejos de administración de las compañías impulsoras de estas líneas debían estar compuestos por ciudadanos españoles con residencia en España, requisito no exigido para las compañías de secundarios, que sí debían tener al menos la sede social en el país; esta particularidad acentuaba el carácter castrense de los ferrocarriles estratégicos en caso de confrontación con otro estado.

Esta ley se inspiró en otras europeas, particularmente en la francesa, según un estudio realizado por Cambó (2(2) Cambó, F. de A. (1918a). Ferrocarriles secundarios: legislación y estadística de los pequeños ferrocarriles en el extranjero. Revista de Obras Públicas, 66(1), 560-563.
); aunque el propio Cambó apuntaba que el concepto de ferrocarril estratégico, “por la forma y lugar en que se expresa, es absolutamente privativo de la legislación española, sin que en ninguna de las extranjeras se encuentre nada análogo” (3(3) Cambó, F. de A. (1918b). Ferrocarriles secundarios y estratégicos: características fundamentales de las legislaciones españolas y extranjeras. Revista de Obras Públicas, 66(1), 577-583.
). Sí había ferrocarriles de carácter vecinal en Bélgica, de interés local en Francia, locales en Alemania, y secundarios en Suecia, Islas Británicas, o Austria-Hungría, pero no de carácter estratégico

En relación con el procedimiento para la construcción y posterior explotación de la línea, apuntamos que la Ley definía una lista de itinerarios. El gobierno promovía una licitación para cada una de las líneas, y las empresas interesadas presentaban un proyecto de construcción y explotación. Las propuestas eran evaluadas y finalmente se elegía una, si bien durante la tramitación podían incluirse modificaciones del proyecto elegido.

Cuatro años después de la publicación de la ley, en la Gaceta de 29 de agosto de 1912, se publicaron las condiciones para el concurso del proyecto del ferrocarril estratégico de Ciudad Rodrigo a Río Tajo, dando un plazo de cinco meses para presentar propuestas. A este concurso se presentaron dos proyectos, uno el 28 de enero de 1913 del ingeniero Epifanio Barco, siendo peticionarios Clemente Oria y Emilio Pérez, y otro el 29 del mismo mes suscrito por Fernando Govantes, siendo peticionarios Benigno Gallego y el propio Govantes (figura 2). Recibidos en el Ministerio, los proyectos fueron estudiados por el ingeniero Feliciano Navarro. El proyecto Govantes fue considerado como “muy válido”, aunque Navarro introduciría ligeras modificaciones que se analizan en un apartado posterior de este texto. En cuanto al proyecto de Barco, fue desechado al incurrir en diversos errores, como proponer una variante por Gata que era inadmisible por las bases del concurso.

El proyecto Govantes cumplía con lo definido en el artículo 33 de la Ley de Ferrocarriles Secundarios y Estratégicos, que entre otras cuestiones, señalaba lo siguiente:

Había además algunos aspectos que reforzaban la idea de que el ferrocarril era estratégico por su interés militar:

3. DESCRIPCIÓN DEL PROYECTO GOVANTES

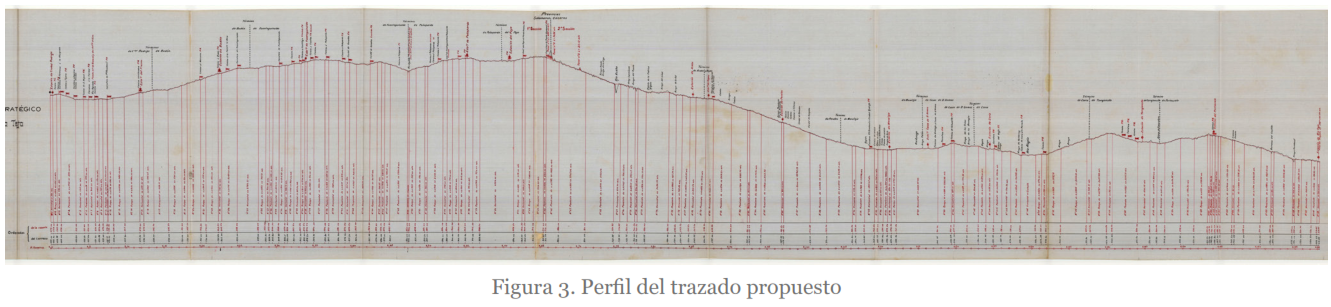

En la Memoria se alude a la dificultad de recorrer un terreno abrupto, salvando la divisoria de las cuencas de los ríos Duero y Tajo, cruzando la Sierra de Gata y los empinados barrancos de sus estribaciones (figura 3). Se señala que la construcción de la línea constituía una necesidad general de la Nación, y como tal había sido reconocido por la Junta Suprema de Defensa Nacional, que lo había incluido entre los ferrocarriles estratégicos, por su valor militar. Este ferrocarril permitiría unir dos líneas radiales de primer orden, la de Medina a Salamanca y Ciudad Rodrigo, y la que va desde Madrid a Portugal pasando por Plasencia. Era así una línea de maniobras de gran valor, ya que permitía “concentrar rápidamente personal y material de guerra sobre la frontera para vigilarla, defenderla o invadirla”. Además, en esa parte de la frontera existía en Portugal una línea sensiblemente paralela, de 213 km y de ancho normal, entre Guarda y Sabugal a Abrantes, pasando Covilha y Castelo Branco. Por ello, se recomendaba que esta línea propuesta tuviera “una capacidad o potencia de transporte casi igual a las líneas de ancho normal”. Esto se podía conseguir con un buen trazado, una vía reforzada, máquinas poderosas y material articulado.

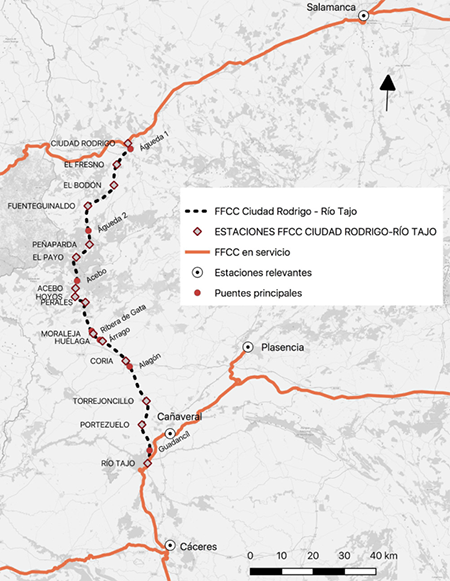

El proyecto propone la construcción del ferrocarril de “Ciudad Rodrigo por Hoyos, Coria y Torrejoncillo a la estación de Río Tajo, en el ferrocarril de Malpartida de Plasencia a Cáceres”; se preveían un total de 15 estaciones, de norte a sur: Ciudad Rodrigo, El Fresno, El Bodón, Fuenteguinaldo, Peñaparda, El Payo, Acebo, Hoyos, Perales, Moraleja, Huélaga, Coria, Torrejoncillo, Portezuelo y Río Tajo.

La Memoria apunta que “los factores de riqueza que pueden proporcionar vida a un ferrocarril son muchos”, y enumera un total de siete parámetros: densidad de población, riqueza agrícola, riqueza forestal, riqueza pecuaria, riqueza minera, riqueza de materiales de construcción y riqueza industrial; según Govantes, es suficiente que “abunden dos o tres de esas clases de riquezas para que el ferrocarril tenga vida desahogada”. El texto considera con cierto entusiasmo que el ferrocarril era viable a la vista de las consideraciones vertidas sobre esos siete parámetros. En cuanto a la densidad de población, las comarcas atravesadas tenían una densidad baja, 20 hab/km² en Cáceres y unos 27 hab/km² en las regiones salmantinas; sin embargo se indicaba la existencia de pueblos de bastante importancia a lo largo del trazado, y se estimaba que en la zona de influencia del mismo, establecida en 14 km alrededor de cada estación, habitaban unas 76.318 personas.

Del mismo modo, se consideraba que la riqueza agrícola del entorno era muy relevante haciendo hincapié en que los limones y naranjas del Tajo competían con los valencianos,; la riqueza forestal era abundante, y la pecuaria era de gran importancia. En lo referente a las riquezas mineras e industriales, Govantes aducía que estaban poco desarrolladas precisamente por la falta de vías de comunicación; así, en la provincia de Cáceres se cifraban 214 minas, pero sólo 11 eran productivas; en Salamanca había 104 minas (cobre, estaño, hierro, topacio, plomo, wolframio), siendo muy pocas productivas, y el ingeniero afirmaba que la construcción del ferrocarril haría rentable su explotación.

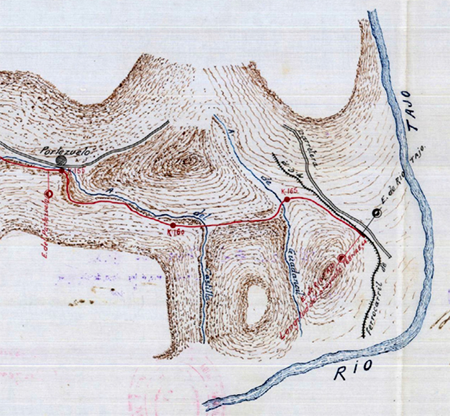

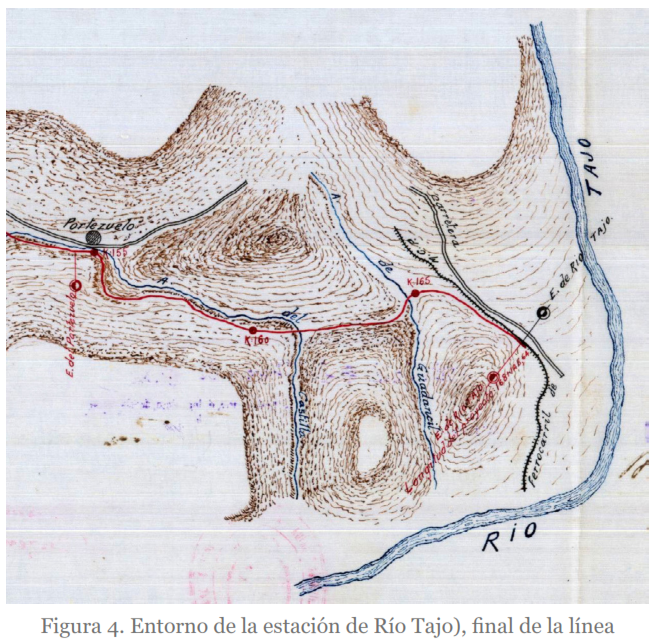

Una de las cuestiones sorprendentes de este trazado es la elección de la estación de Río Tajo como punto final de la línea (figura 4). La propia Memoria llama la atención sobre este hecho, señalando que “atendiendo a los escasos medios que integran la actual estación no se concibe ni se acierta a comprender las razones que tuvo la Superioridad para ordenar que el enlace del ferrocarril estratégico que estudiamos sea en Rio Tajo, sito despoblado y sin recursos, y no la estación anterior, Cañaveral, que cuenta con muchos más medios y con una población de 2.418 habitantes”. Tal vez el motivo radicase en que el tramo siguiente de los ferrocarriles económicos debía partir de la última estación de la línea que estamos analizando para enlazar con Alcántara, hacia el oeste; Cañaveral se encuentra al este de Río Tajo, por lo que una línea Cañaveral-Alcántara hubiera sido considerablemente más larga que el itinerario Río Tajo-Alcántara.

3.1. Alternativas

 ⌅

La principal dificultad orográfica de la zona es el paso de las sierras de Gata y Jalama, que divide las cuencas de los ríos Duero y Tajo. Las condiciones previas del proyecto exigían que el trazado pasara por Ciudad Rodrigo y por Hoyos, y el proyecto analizó hasta siete posibles alternativas para definir el itinerario (tabla 1, figura 5). Resulta interesante comprobar los parámetros principales empleados para ello: las distancias a ambas poblaciones, las distancias a recorrer con rampas más desfavorables, y los posibles túneles; nada se indica sin embargo sobre el impacto ambiental de la construcción de la línea, un parámetro fundamental en los estudios de alternativas actuales.

Tabla 1.  Resumen de distancias y desniveles de las siete alternativas, en la vertiente norte de cada puerto (lado CR) y sur (lado H). Cota de Hoyos: 569 m; cota de CR: 659 m

Puerto	Distancia a CR (km)	Distancia a Hoyos (km)	Total km	Altura sobre nivel del mar (m)	Desnivel con respecto a CR (m)	Longitud, subiendo con pendiente máxima (lado CR) (km)	Subiendo con menores pendientes (lado CR) (km)	Desnivel con respecto a Hoyos (m)	Longitud, subiendo con pendiente máxima (lado H) (km)	Subiendo con menores pendientes (lado H) (km)
San Miguel	44,2	12,0	56,2	1093	434	21,7	30,38	534	26,7	37,38
Villamiel	41,4	11,0	52,4	1048	389	19,45	27,23	479	23,95	32,975
Acebo	41,6	9,5	51,1	1010	361	18,05	25,27	451	22,55	31,57
Perales	41	10,0	51,0	941	282	14,125	23,7	372	18,625	27,075
Gata	38,4	15,0	53,4	1265	606	31,3	42,42	696	34,8	48,72
Descargamaría	31,6	24,7	56,3	990	341	17,05	23,87	421	21,05	29,47
Robledillo	29,2	28,6	57,8	1238	579	28,95	40,53	669	33,45	46,83

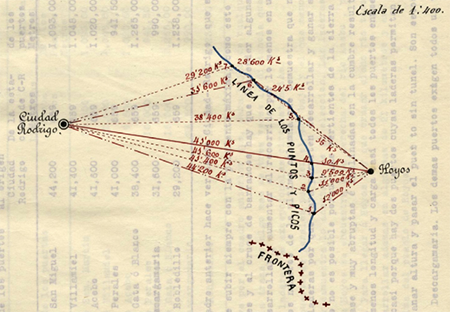

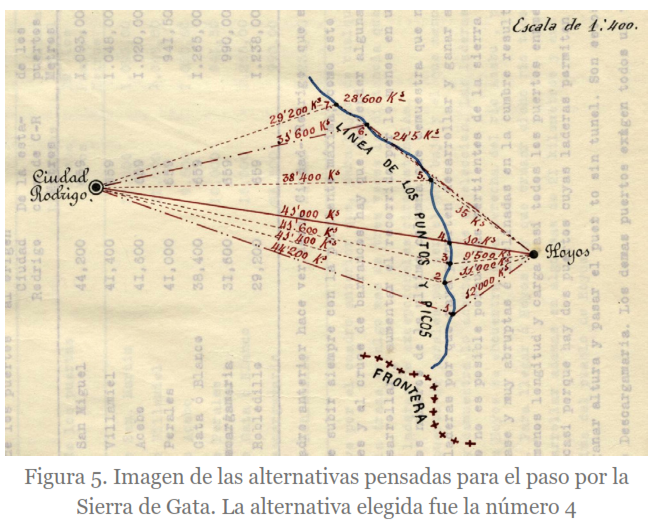

Figura 5.  Imagen de las alternativas pensadas para el paso por la Sierra de Gata. La alternativa elegida fue la número 4

La alternativa por Perales resultaba ser la idónea. El parámetro de longitud era el más adecuado (51 km, el recorrido más corto); además la cota máxima era la menor de todas ellas (941 m sobre el nivel del mar); finalmente, la longitud de la rampa necesaria, a la vista del trazado, era también inferior al resto de trazados.

Otro parámetro determinante en estos estudios es la necesidad o no de construir túneles; varias de las alternativas requerían al menos uno, porque la sierra de Gata tiene pendientes muy tendidas y de poca inclinación relativa en su base, y muy abruptas e inclinadas en la cumbre. Sólo evitarían esta obra las alternativas de Descargamaría y San Martín, pero fueron desechadas: San Martín por transcurrir muy próximo a la frontera, y Descargamaría porque obligaría a cruzar varias veces el río Acebo. Es por ello que, pese a existir dos opciones que no precisaban construir túnel, se optó por la alternativa nº 4, Perales.

Un problema derivado de los continuos desniveles es la afección generada en las comunicaciones. En la Memoria, por ello, se cita que sería la “respetable casa Marconi Wireless Telegraph, Lth.” quien resolviera los eventuales problemas instalando un sistema de telegrafía sin hilos.

3.3. Características técnicas

 ⌅

Los parámetros de trazado fundamentales en las obras ferroviarias son el radio de curva mínimo y la rampa máxima. El proyecto plantea 15 curvas de radio 120 m y rampas de máximo 20 milésimas. Además, los cambios de rasante se proyectan de forma que coincidan siempre en alineaciones rectas. Por último, se establece la regla de disponer una recta de al menos 100 m de longitud entre dos curvas contiguas de diferente sentido. Para los acuerdos, se escogen las curvas ideadas por Wilhelm Nordling (4(4) Álvarez Mántaras, D., & Luque Rodríguez, P. (2003). Ferrocarriles. Ingeniería e Infraestructura de los Transportes. Oviedo: Universidad de Oviedo.
).

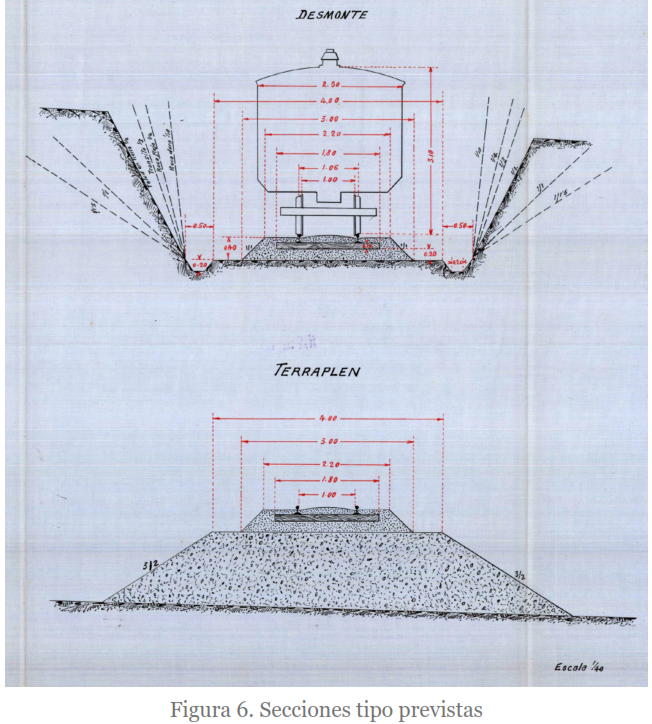

En cuanto a la sección tipo (figura 6), la explanada sobre la que se dispone el balasto debe tener una anchura de 4 m, y se define que la capa de balasto presente un talud 1/1; con respecto a la anchura, se exige que dicha capa tenga, a mitad de altura, la anchura del material móvil previsto (2,50 m). El carril adoptado es de 35 kg/m; cada uno de ellos alcanza una longitud de 8 m, apoyado en un número variable de traviesas (tabla 3) de roble o pino, creosotadas, con dimensiones 1,80 m de largo, 0,22 de tabla y 0,14 de canto. El ancho de la vía es de 1 m, y se establecen unos sobreanchos en las curvas más cerradas (tabla 4).

Figura 6.  Secciones tipo previstas

Tabla 3.  Disposición de traviesas

Tipo	Traviesas por carril	Distancia entre traviesas
Recta o curva con R > 800 m	10	Cada 0,836 m
Curva con 800 m > R > 400 m	11	Cada 0,750 m
Curva con R ≤ 400 m	12	Cada 0,682 m

Tabla 4.  Sobreanchos

Tipo	Anchura
Curvas con radio 100 a 150 m	1,02 m
Curvas con radio 160 a 300 m	1,15 m
Curvas con radio 300 a 450 m	1,01 m

La Memoria indica que el carril de 35 kg/m era poco usual, incluso en ancho de vía normal (cuyo material móvil pesaba más). En esa fecha, la Compañía del Norte y la de Madrid a Zaragoza y a Alicante tenían, en algunos trayectos de ancho ibérico, carriles de 42 kg/m, pero el resto de la red ferroviaria española se componía de carriles de 28 y 32,5 kg/m. En estos cálculos se considera que las locomotoras previstas tendrían un peso en vacío de 40.000 kg, y de 45.000 kg en carga, y la rueda más cargada alcanzaría los 6.000 kg. Si bien cabía la opción de adoptar la tracción eléctrica (artículo 33 de la Ley de Ferrocarriles), se opta por un ferrocarril a vapor, siendo 483 cv la potencia desarrollada por la locomotora de proyecto (figura 7).

Figura 7.  Locomotora de proyecto.

En relación con los parámetros descritos, pueden establecerse comparaciones con otros ferrocarriles métricos. Así, por ejemplo, el ferrocarril Peñarroya-Fuente del Arco, cuyo proyecto modificado data de 1894, establece un radio mínimo de 200 m y una pendiente máxima de 20 milésimas. Sin embargo, la plataforma es menor que la aquí citada, pues alcanza los 3 m (5(5) Plasencia-Lozano, P. (2019). La impronta del ferrocarril Peñarroya-Fuente del Arco en el territorio, como ejemplo de paisaje modificado por la ingeniería. Norba, Revista de Arte, 39, 85-108. https://doi.org/10.17398/2660-714X.39.85
).

4. ESTRUCTURAS Y TÚNELES

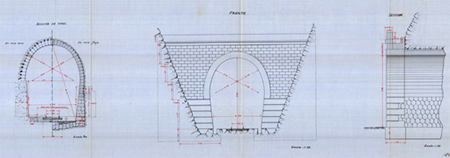

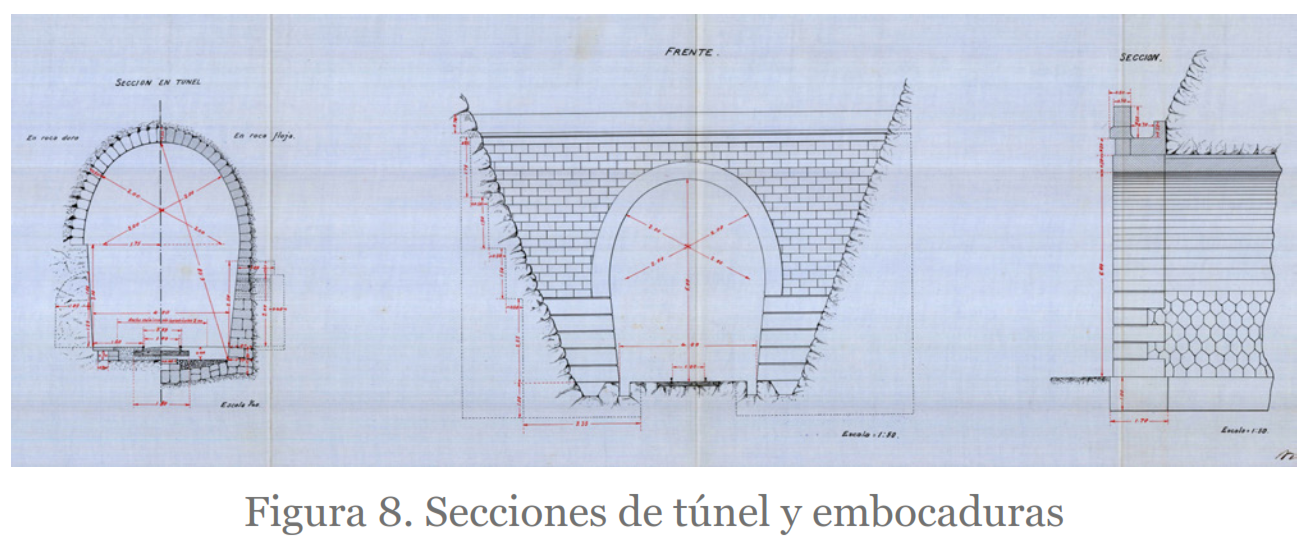

El trazado proyectado incluye la construcción de siete estructuras de gran relevancia y tres túneles (tabla 8). Estas obras son las de mayor complejidad técnica dentro de las comprendidas en el proyecto. Para los túneles Govantes decide adoptar la sección preconizada por G. Humbert en el Traité des chemins de fer d’interet local (figura 8). En el caso de las estructuras, las diversas tipologías empleadas responden al estado del arte de la ingeniería del momento, que empleaba soluciones diversas en función de la luz a resolver y la economía de construcción. Además de las obras principales, el proyecto incluye modelos de tajeas, alcantarillas o pontones de hasta 6 m de luz.

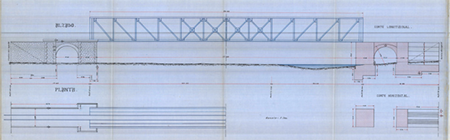

El puente Águeda 1 (figura 9) está formado por tres vanos, uno central metálico y los dos extremos de hormigón revestido. El vano central se resuelve mediante una celosía de acero de tipo Pratt de 60 m de largo para salvar una luz de 57 m. El canto alcanza los 6 m, con montantes dispuestos cada 5 m; la anchura de 4 m permite incluir dos pasarelas laterales a la vía. Las distintas partes de la celosía se forman mediante láminas que se añaden para lograr un espesor mínimo, y que se unen posteriormente con roblones; estas láminas tienen espesores de 10, 15 y 20 mm, y de 8, 12 y 20 mm las angulares. En cuanto a los arcos laterales, presentan una luz de 5 m. El cálculo del espesor de la clave se realiza conforme a la fórmula de Sejourné, muy usada en cálculos de puentes sobre corrientes de escaso caudal (7(7) Villalba Granda, C. (1933). El puente sobre el río Guadiana en Villanueva de la Serena. Revista de Obras Públicas, 81(1).
):

Donde a es un coeficiente que oscila entre 0,16 a 0,20, y a es la luz. Por ello, el espesor de la clave a partir de una luz de 5 m es:

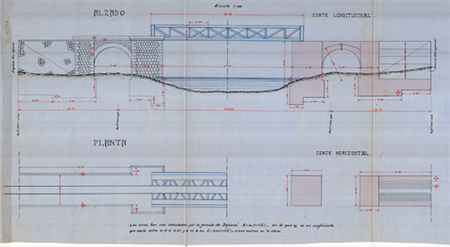

Tres de los puentes de la línea -Ribera de Gata, Árrago y Águeda 2- son similares entre sí (figura 10). Al igual que el ya descrito sobre el Águeda, se componían de un tramo central metálico y dos vanos laterales de hormigón revestido. En este caso, la celosía Pratt alcanza los 20 m de largo para salvar una luz de 17 m, el canto es de 2 m y los montantes están dispuestos cada 2,5 m. La anchura es similar, de 4 m, con dos pasarelas laterales; una diferencia con respecto al Águeda 1 es que los cuchillos se arriostran en el plano inferior mediante cruces de San Andrés. En cuanto a los arcos laterales, presentan luces de 5 m los del Árrago y Ribera de Gata), y 10 m el Águeda 2. En este último caso, el espesor de la clave es de 0,80 m.

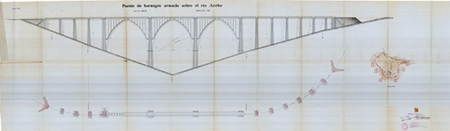

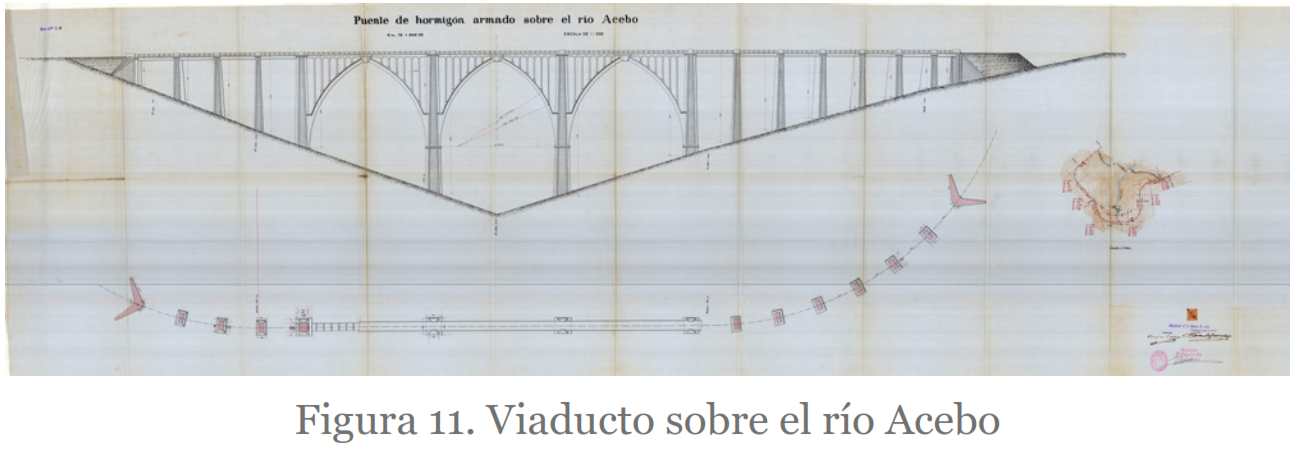

El viaducto sobre el río Acebo (figura 11) es el de mayor longitud: 335 m. La margen Oeste comprende cuatro dinteles biapoyados de 15 m de luz cada uno y 3 m de anchura sobre pilas que alcanzan 37,20 m de altura máxima; además, en planta forma una curva de 120 m de radio. En la margen Este se proyectan siete vanos similares a los citado de la margen Oeste, que también desarrollan un tramo en curva de 120 m de radio. La parte central se resuelve mediante tres vanos de 45 m de luz y altura máxima de 57,50 m; cada uno de ellos comprende dos semiarcos apuntados de 38 m de radio y 1,5 m de canto que se unen en la clave; hay montantes cada 3 m uniendo el citado arco con el tablero, cuyo canto es de aproximadamente 2 m.

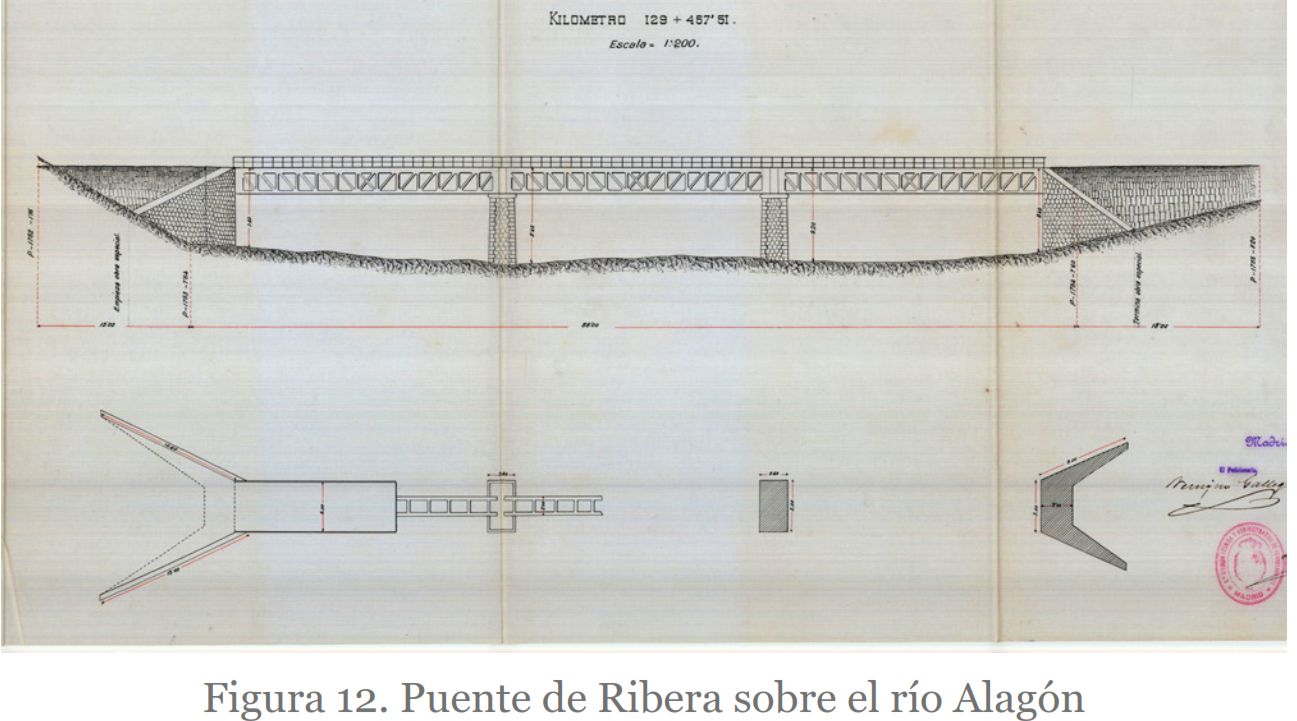

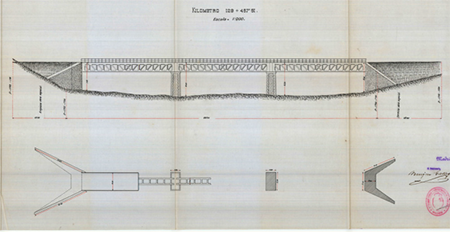

El paso sobre el río Alagón se resuelve mediante otro puente notable (figura 12). Se trata de una estructura de tres vanos de celosía de hormigón armado de 25 m de luz, de pila a pila. Este puente fue encargado a José Eugenio Ribera, quizá el ingeniero estructural más reputado en la España de la época. Ribera era un gran defensor del hormigón armado y había realizado ya varios puentes notables con ese material en España. Las ventajas de la celosía de hormigón, fundamentalmente, radicaban en la mejor conservación que éste tenía frente al acero. El nombre dado a esta tipología en el proyecto es “puente de hierro hormigonado”, definida así por el propio Ribera en su libro Puentes de fábrica y hormigón armado (8(8) Ribera, J. E. (1934). Puentes de fábrica y hormigón armado: tomo 1. Madrid: Talleres Gráficos Herrera.
):

Los tramos miden 26,50 m de largo y 2,60 m de canto, y dejan una altura libre máxima de 6,80 m. El tablero consiste en sendos cuchillos de celosía tipo Pratt separados 2 m, arriostrados mediante vigas horizontales dispuestas cada 2,30 m; la anchura de los cuchillos es de 0,35 m. Aclaramos que los planos no abundan en detalles, y las medidas aquí expuestas se obtienen midiendo sobre los propios planos aplicando la escala. Posiblemente, Govantes acordaría con Ribera encargarle el proyecto y este último tendría en su propio gabinete la información detallada del mismo. O quizá los planos reflejan únicamente unas dimensiones estándar que luego serían definidas en un proyecto que se realizaría tras la obtención de la concesión de la línea. El puente es similar a otros apuntados por Ribera en su libro, citado anteriormente: el de Alfonso XIII sobre el río Lucus en Larache, construido en 1929 y proyectado por el ingeniero Pascual Aragonés (9(9) García Augustín, J. (1929). Puente de Alfonso XIII, sobre el Luccus, en Larache. Revista de Obras Públicas, 77(1), 49-54.
); el puente de Serradilla sobre el Tajo, proyectado por el ingeniero Enrique Colás Arias y finalizado en 1929 (10(10) Arévalo Hernández, E. M. (2013). El puente de Serradilla. Consultado 3 marzo 2020, en Las carreteras de Extremadura: lascarreterasdeextremadura.blogspot.com/2013/12/el-puente-de-serradilla.html
); o una serie de puentes para los Ferrocarriles Suburbanos de Málaga proyectados en 1907 por Juan Manuel de Zafra (11(11) Burgos Núñez, A. (2019). J.M. de Zafra y los orígenes de los puentes de vigas trianguladas de hormigón armado en España. Informes de La Construcción, 71(553), 283. https://doi.org/10.3989/ic.70538
).

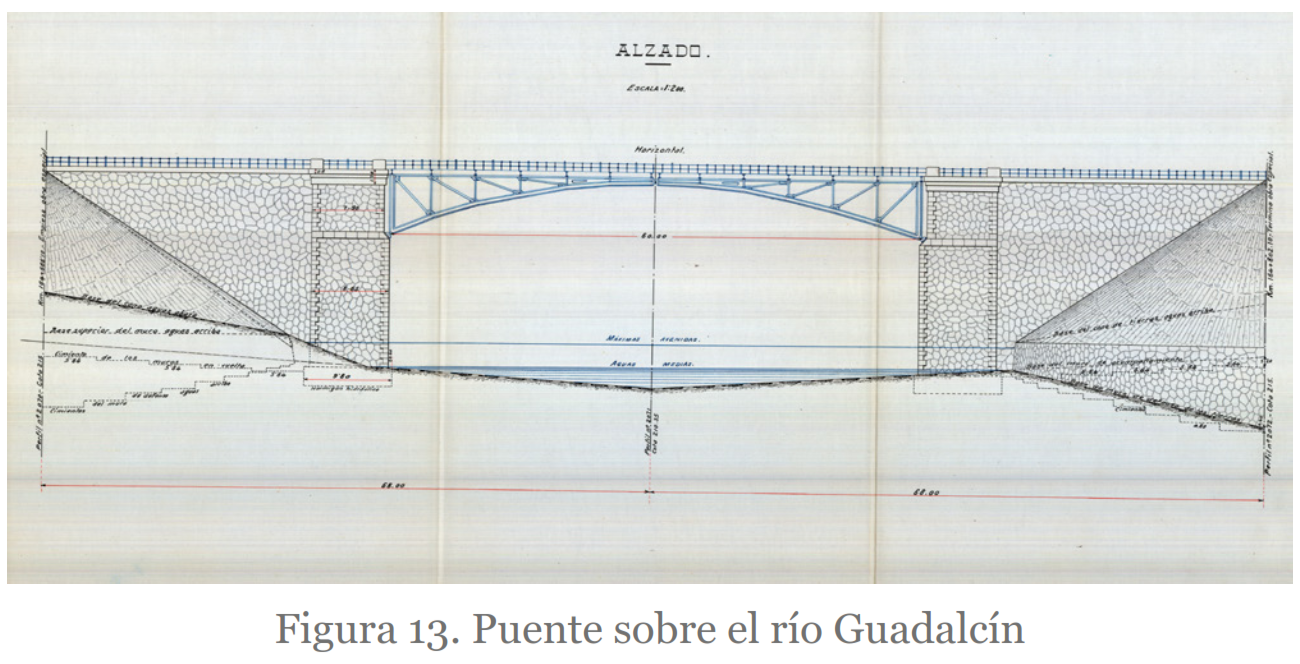

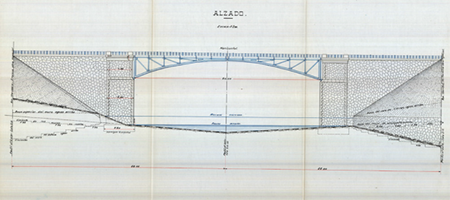

Por último, el puente sobre el Guadalcín (figura 13) ofrece una tipología estructural diferente a las citadas anteriormente. En este caso, se propone un arco metálico rebajado de 60 m de luz y flecha 6 m. El arco conforma una celosía Pratt de 4 m de ancho con montantes cada 5 m. Los cuchillos se arriostran perpendicularmente, paralelos a los montantes, mediante cruces de San Andrés. Es destacable que la estructura incluye una rótula en el centro, por lo que el puente está formado por dos semiarcos. En relación con los estribos, sabemos que la cimentación se proyecta con hormigón hidráulico. El resguardo es de 15 m entre el nivel de aguas medias y el arranque de la estructura metálica.

5. ESTACIONES

El proyecto incluye la descripción de los edificios necesarios para la explotación: estaciones de tres clases, talleres, cocheras, casillas de guarda o depósitos de agua. En Ciudad Rodrigo, además del edificio de viajeros y retretes, se prevé construir un muelle cubierto y otro descubierto, una cochera para 10 locomotoras (recordemos que el total de locomotoras previstas era 15), otra para carruajes, depósitos de carbón y agua, una grúa fija y una báscula o talleres; todo ello ocupa una superficie de 24.317,55 m². La de Río Tajo incluye unos muelles de transbordo pero carece de talleres, y su superficie asciende a 25.255 m². Por su parte, las estaciones menores se proyectan con un menor número de edificios y con andenes más cortos que los de las estaciones extremas (tablas 9 y 10).

En cuanto a distribución de vías, se procura que las vías en las estaciones se dispongan rectas y con rasante horizontal. La entrevía se plantea de 3 m, y los aparatos de vía se proyectan con radios de curva de 100 m.

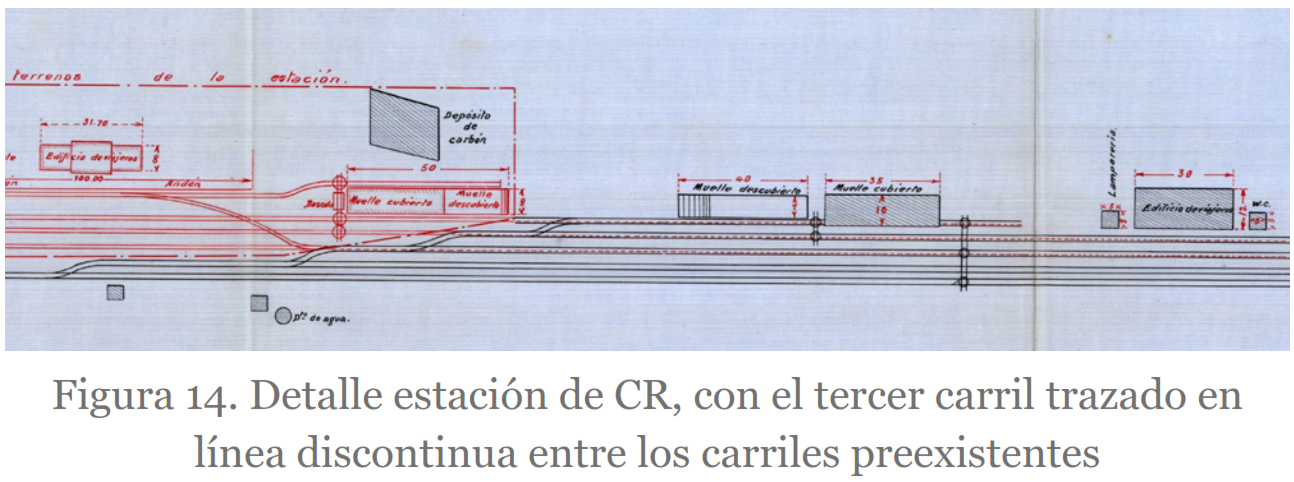

Uno de los elementos relevantes es la propuesta de construir vías de triple carril, solución que permite la circulación de los trenes de ancho métrico a la estación previa y a sus muelles (figura 14). Para ello se añade un carril adicional entre los dos ya construidos, de ancho ibérico, correspondientes a las estaciones originales. Esta solución, existente en otros países ya en el siglo XIX, era menos habitual en España, y aquí se propone para poder hacer la descarga por tope directamente de vagón a vagón.

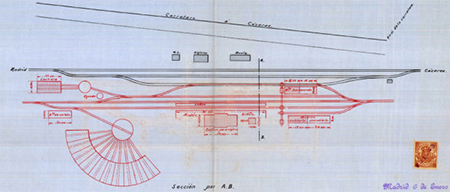

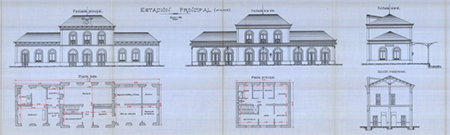

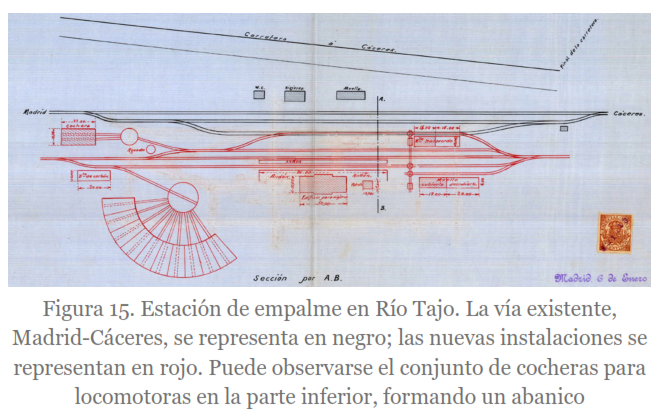

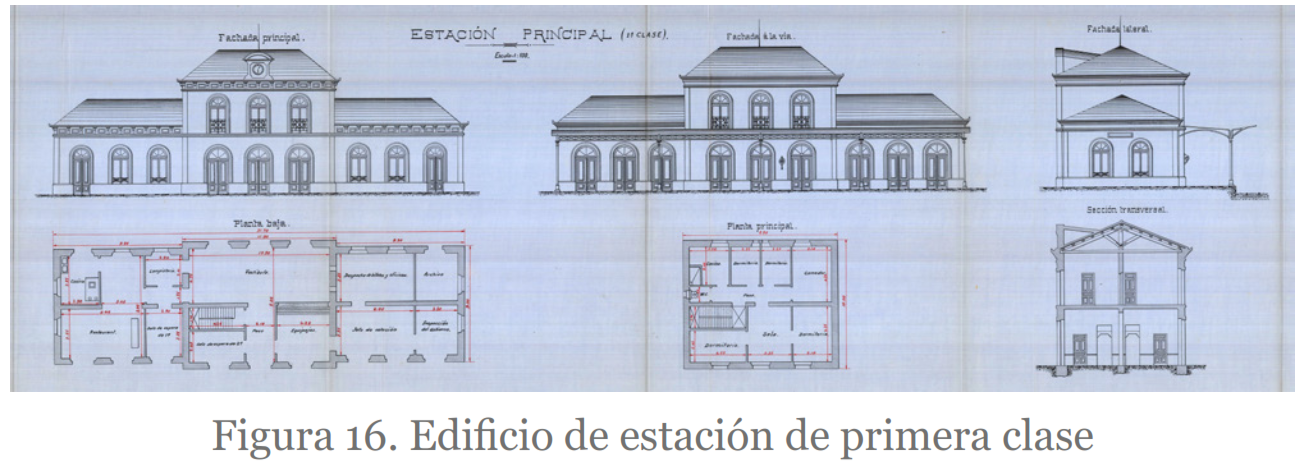

En cuanto a los edificios principales, se proponen tres clases de estaciones; además, las de Ciudad Rodrigo y Río Tajo (figura 15) son estaciones de empalme, con edificios de primera clase. Todos los edificios constan de dos plantas, con servicios para los pasajeros en la planta baja y vivienda para empleados en la primera. Los retretes, “amplios y ventilados” según leemos, con “separación de señoras y caballeros”, se sitúan en el exterior de los edificios. El edificio de primera clase, de 31,70 x 9,00 m, incluye vestíbulo, una sala de espera para viajeros de primera clase y otra para los de segunda, despacho del jefe de estación, despacho para expedición de billetes y oficinas, archivo, lampistería y restaurante; la vivienda de la primera planta comprende cuatro dormitorios, sala y comedor en un total de 89 m² (figura 16). Por su parte, los edificios de segunda y tercera clase son más pequeños y carecen de restaurante o archivo.

Unos edificios habituales en estos proyectos son las casillas de guarda, que se ubicaban en los cruces con los caminos preexistentes, y que uniformizaban la presencia del ferrocarril en el territorio atravesado. En este caso se proyectan 54 casillas, 30 en la primera sección y 24 en la segunda, cuyo coste unitario es de 5.623,56 pesetas. Consisten en edificaciones pequeñas de 48 m² de planta, con tres habitaciones y un desván abuhardillado.

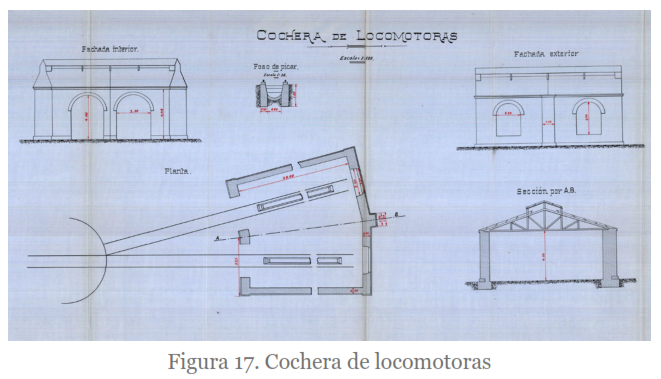

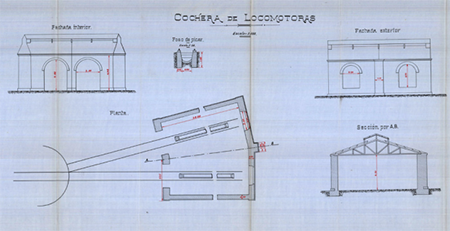

Otro edificio singular es la cochera de locomotoras (figura 17). El proyecto describe una edificación que podía albergar dos locomotoras junto a una plataforma móvil que permite orientar la vía hacia cualquiera de las dos ubicaciones previstas. La anchura mínima del espacio para una locomotora es de 5,25 m y su longitud alcanza los 20 m. La cubierta del edificio consiste en una cercha que permite un gálibo máximo de 4,08 m. En las estaciones de primera clase se prevé un edificio de este tipo para dos locomotoras; además, en las estaciones de cabecera se proyectan cinco edificios de este tipo colindantes conformando una suerte de abanico para albergar un total de diez locomotoras.

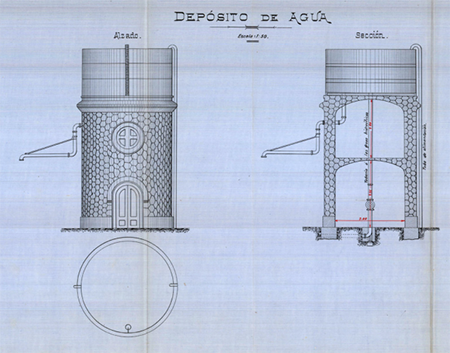

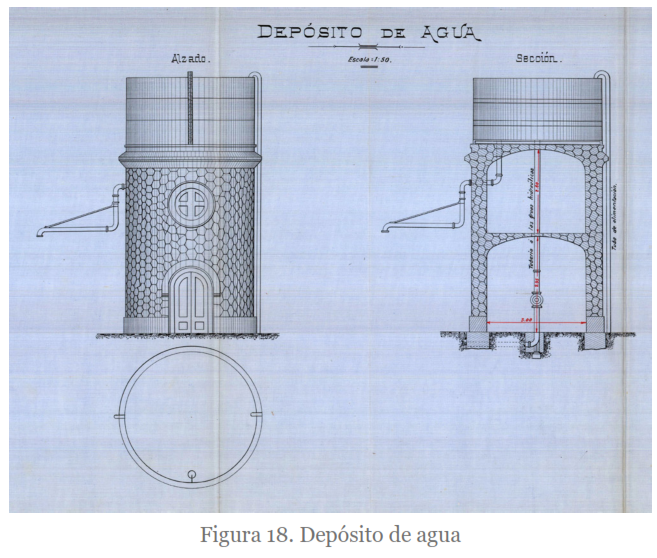

Una edificación notable es el depósito de agua, elemento fundamental para el funcionamiento de las locomotoras que se repartiría a lo largo de la traza, junto a las estaciones de primera y segunda clase (figura 18). Podía contener un total de 25 m³, y su altura total era de 8 m, 6 m la parte de mampostería y 2 m la parte metálica. El interior, hueco, incluye dos bóvedas para soportar el peso del depósito cargado.

6. LA MODIFICACIÓN DE FELICIANO NAVARRO

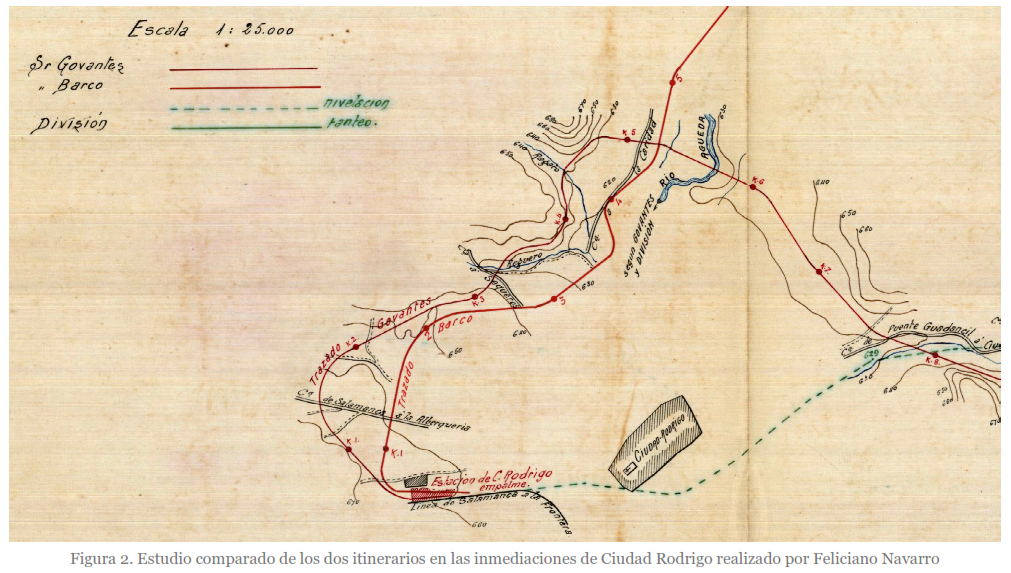

Como señalábamos en otro apartado, el ingeniero del Ministerio Feliciano Navarro realizó una serie de cambios en el proyecto original (AGA 24-08965), en un documento firmado el 17 de noviembre de 1916. Navarro altera el trazado acortándolo en 6.500 m, modifica el perfil longitudinal y cambia el punto de paso sobre el Acebo, sustituyendo además el viaducto de hormigón armado por dos estructuras menores.

Los cambios afectaban también al presupuesto, proponiendo rebajar varias de las estimaciones de Govantes en medición y en precios unitarios. Gracias a ellas los costes de expropiación disminuyen en un 20 %; los de movimiento de tierras se reducen para hacerlos similares a los de otros proyectos recientes (La Carolina a Puertollano, en este caso); la sección de túnel se reduce de los 30 m² de sección a la empleada en el ferrocarril de Andoáin a Plazaola, una línea con numerosos túneles (12(12) Gallego, M. (1914). El nuevo ferrocarril de Pamplona a San Sebastian. La Construcción Moderna, 16, 241-245.
); finalmente el presupuesto para las estaciones queda mermado, aunque no aparecen datos de los nuevos edificios propuestos. El coste total del proyecto ferroviario pasa de las 35.322.430,54 pesetas originales a 25.311.465,78 pesetas. En cuanto a los ingresos, Navarro considera que el tráfico previsto por Govantes es exagerado: el proyecto original estima que el ingreso kilométrico puede establecerse en 22.894,70 pesetas por km y año; sin embargo, la línea de Cáceres y Portugal había tenido ingresos de 15.000 pesetas y la de Salamanca a la Frontera portuguesa lo había tenido de 6.000 pesetas. Navarro considera, por ello, que la cifra de 10.000 pesetas es más realista.

7. CONCLUSIONES

La investigación realizada pone de relieve la importancia de los proyectos no construidos como fuentes del estado del arte de la ingeniería de caminos: se han obtenido datos sobre aspectos como la planificación de las obra, las estructuras y estaciones, los criterios en explanaciones y desmontes, los costes de los materiales y de los jornales, y también nos ha permitido recabar datos sobre el estado social y económico del territorio donde se inserta la línea. Los datos se refieren además a un ferrocarril de ancho métrico, que en un momento dado llegaron a suponer más del 27% de las líneas ferroviarias españolas (13(13) Morillas-Torné, M. (2014). El ferrocarril de vía estrecha en España, 1852-2010. El papel de la intermodalidad y de la demanda en su construcción y estado actual. Scripta Nova. Revista Electrónica de Geografía y Ciencias Sociales, 18(485).
). Al hilo de esta conclusión, apuntamos que estos proyectos forman parte del patrimonio de la ingeniería de caminos en España, que no sólo está formado por los proyectos construidos sino también por otros muchos documentos técnicos históricos.

En relación con las estructuras, el proyecto refleja una época donde el hierro y el acero comenzaban a dar paso a otros materiales y formas (14(14) Aguiló, M. (2008). Forma y tipo en el arte de construir puentes. Madrid: Abada.
). La viga triangulada protagonizó las grandes estructuras ferroviarias desde los años 1840, y en España hacia 1880 encontramos ya un análisis interesante sobre la idoneidad de cada tipo de celosía (15(15) Anon. (1880). Los puentes de fundición comparados con los de hierro forjado. Revista de Obras Públicas, 28, 236-239.

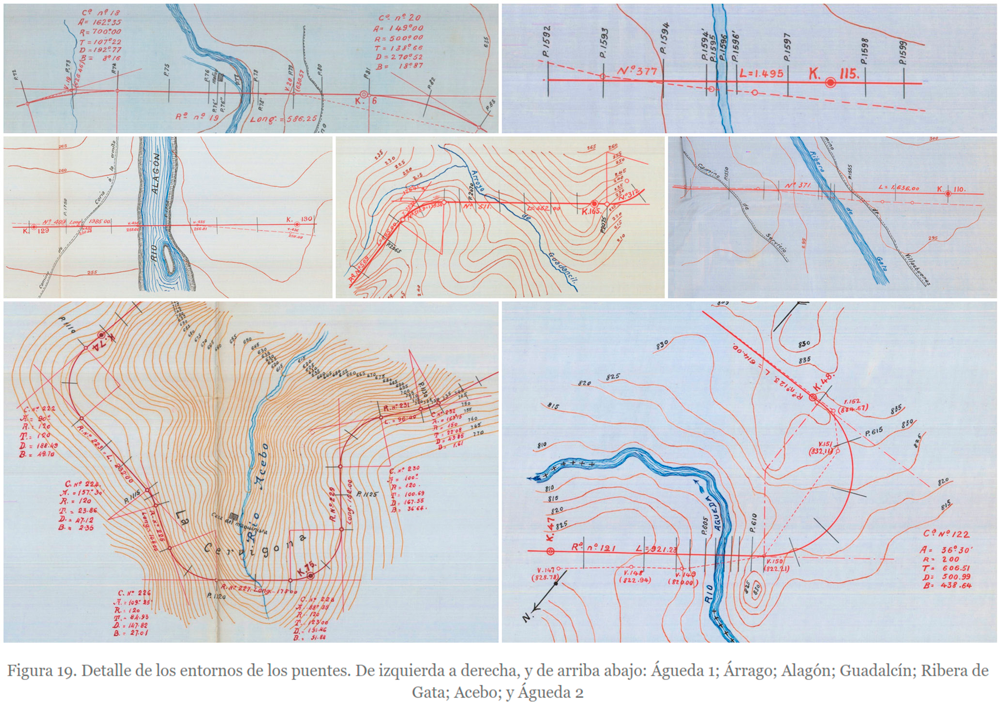

). Los grandes puentes ferroviarios españoles rara vez presentaban vanos mayores a 60 m (69 m en Tuy; 60,5 m Ormáiztegui), longitud de los puentes Águeda 1 y Guadalcín. Intuimos que la diferencia en tipología entre ambos (Águeda 1 es viga, Guadalcín es arco) radica en la distinta orografía de los enclaves: la amplia llanura de inundación del Águeda (figura 19), permitiría el montaje de la estructura al pie de la misma y el posterior izado con grúas a la posición definitiva. El Guadalcín presentaba una ribera más abrupta, y se optó por una tipología más compleja en cuanto a lo estructural que exigía un montaje por avance en ménsula más complejo.

El hormigón armado, por su parte, comenzó a ser empleado en los viaductos carreteros y ferroviarios a finales del siglo XIX y hacia 1930 se había erigido como el material más utilizado en las grandes estructuras. En este proyecto se intuye ya esa evolución, pues el viaducto principal de la línea, el Acebo, se proponía ya con hormigón armado. La presencia del otro puente de hormigón, el del Alagón, sorprende porque en el proyecto hay estructuras trianguladas metálicas de mayor y menor luz, y quizá lo lógico sería que todas las estructuras de ese rango de luces tuviesen una misma tipología. Pensamos que su inclusión puede deberse a un intento de añadir valor a la propuesta presentada para la licitación de la línea al ir firmado por Ribera.

Por último, en lo concerniente a las estructuras, pensamos que Ribera estuvo también involucrado en el proyecto del Acebo pese a que en el proyecto sólo es citado en tanto que autor del puente de hierro hormigonado (además, en singular). Algunos detalles muestran similitudes entre ambas estructuras: en ninguna de las dos representaciones en alzado (figuras 11 y 12) se nos muestra el río, como si el autor desconociera tal detalle o no lo representara habitualmente; los estribos incluyen aletas que se abren -a diferencia de los otros puentes del proyecto-; el presupuesto de ambos carece de descompuesto y queda fijado en una cantidad redonda (tabla 9); finalmente, no hay cálculos de ambas estructuras (aunque quizá el proyecto consultado no estuviera completo en el archivo). También resaltamos la similitud entre el viaducto del Acebo y el posterior puente de Gaznata, proyectado por Ribera hacia 1918.

Podemos aludir también al paisaje que no llegó a existir, pues el impacto paisajístico de la línea en las comarcas atravesadas habría sido notable, y muy especialmente el de los siete grandes puentes proyectados. Asimismo, el cuidado mostrado en el diseño de los edificios nos relaciona con la importancia de estas arquitecturas en el contexto de unas poblaciones de carácter rural; el caso de la estación proyectada de Río Tajo habría sido sorprendente en cuanto a su importancia paisajística, al situarse alejada de cualquier población.

Una conclusión que emerge tras la lectura del proyecto es comprobar la enorme cantidad de referencias que se realizan a otros proyectos ferroviarios de la época para comparar precios, estimar rentabilidades, predimensionar estructuras, etc. En ese momento no había bases de precios, pero sí una gran cantidad de proyectos que se llevaban a cabo, y éstos eran usados como referencia. También aparecen citas a proyectos de otros países, notablemente de Francia, que es tomado como país puntero en cuanto a desarrollo ferroviario.

Otra de las conclusiones nos lleva a la planificación de infraestructuras en la década de 1910. En la Memoria se leen reflexiones sobre el ferrocarril como objetivo de primer orden desde el punto de vista bélico, y de su importancia para la defensa nacional, y el proyecto es ejemplo de la red de ferrocarriles secundarios y estratégicos planificados en Extremadura, que nunca llegó a construirse. Sin duda, esta red hubiera supuesto un importante revulsivo económico para las comarcas atravesadas, cuyo carácter fronterizo ha limitado el desarrollo de unas infraestructuras de transporte eficaces. Este ferrocarril hubiera supuesto, además, que enclaves como Coria (5ª población de la provincia actualmente) o Moraleja (8ª población de la provincia) tuviesen ferrocarril. Debemos reconocer que los ferrocarriles secundarios construidos en otras zonas peninsulares fueron puestos en cuestión ya en la década de 1920 por su escasa competitividad frente al automóvil, que se estaba expandiendo con fuerza (16(16) Aguilar López, M. (1924). Utilidad de los ferrocarriles secundarios. Revista de Obras Públicas, 72(1), 101-104.
), pero el abandono de los proyectos de ferrocarril secundario en Extremadura es muestra también de la tradicional desidia de las administraciones hacia esta región.
