Desplazamiento horizontal límite en arcos de fábrica

1.1. Motivación

La evaluación de la seguridad de una estructura de fábrica es una tarea compleja debido a la naturaleza del material constituyente (anisótropo, no homogéneo y de propiedades mecánicas de difícil estimación fiable) y a un comportamiento mecánico y geométrico marcadamente no lineal. El nivel de seguridad de una estructura de fábrica, una catedral o un puente, por ejemplo, está íntimamente relacionado con la capacidad de sus arcos y bóvedas de resistir los desplazamientos o giros que puedan producirse en sus arranques, hasta el punto de que puede llegarse al colapso, a igualdad de cargas solicitantes, si tales movimientos superan unos ciertos umbrales. No se trata solamente de alcanzar el equilibrio estático de fuerzas para una geometría inicial, sino de asegurar que la deformada de la estructura no provoque efectos de segundo orden que acaben por atentar contra el equilibrio global de la estructura.

A una rotación o un desplazamiento de los pilares o de los muros que soportan un arco corresponde una variación de la geometría del mismo. Baste pensar que, en un pilar de 10 metros de altura, una rotación de sólo un grado respecto a la vertical genera un incremento de luz en el arco soportado por él de unos 34 cm (17 cm por cada lado) (1(1) Ochsendorf, J. (2002). Collapse of masonry structures (Tesis Doctoral). University of Cambridge. Recuperado de http://www.repository.cam.ac.uk/handle/1810/244820.
).

Al producirse tales movimientos en los arranques, el arco de fábrica cambia su geometría de partida, abriéndose las juntas entre dovelas en determinadas posiciones, con comportamiento dúctil, adaptándose a la nueva condición de contorno. Los desplazamientos de los arranques pueden ser hacia el exterior o hacia el interior, generando respectivamente un rebajamiento o un incremento de la flecha, lo cual conlleva, respectivamente, un incremento o disminución de los empujes horizontales. Este proceso, que se retroalimenta, puede disminuir sensiblemente le seguridad de las estructuras de fábrica, y hasta puede llevarlas al colapso, como se ha anticipado.

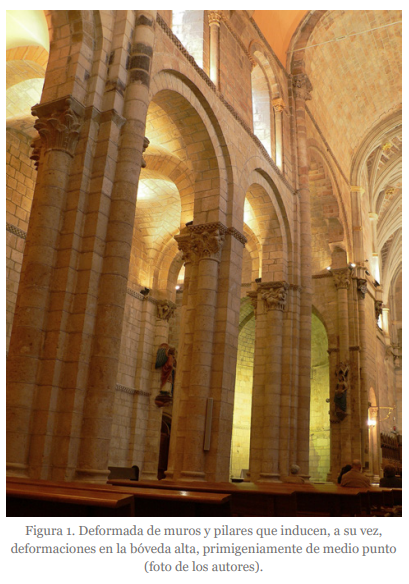

Es el caso, muy extendido, de bóvedas pesadas (no sólo las románicas) en las que el empuje ha deformado muros y pilas hacia el exterior, teniéndose que acudir a recursos como el atirantamiento (Figura 1). Aunque la deformada de pila y bóveda es perceptible, no siempre lo son las juntas abiertas entre dovelas, puesto que los sucesivos trabajos de restauración han ido tapándolas y, en parte, enmascarando el problema. Al tratarse de un fenómeno no lineal geométrico, se requiere un análisis paso a paso para poder deducir la geometría final antes del colapso.

A pesar de la importancia de este fenómeno, la bibliografía al respecto es escasa y está principalmente dirigida a arcos de directriz circular. En definitiva, este fenómeno no ha sido suficientemente estudiado para casos de arcos con geometría cualquiera. Tampoco se ha considerado el efecto del relleno que suele existir en el trasdós.

1.2. Objetivos

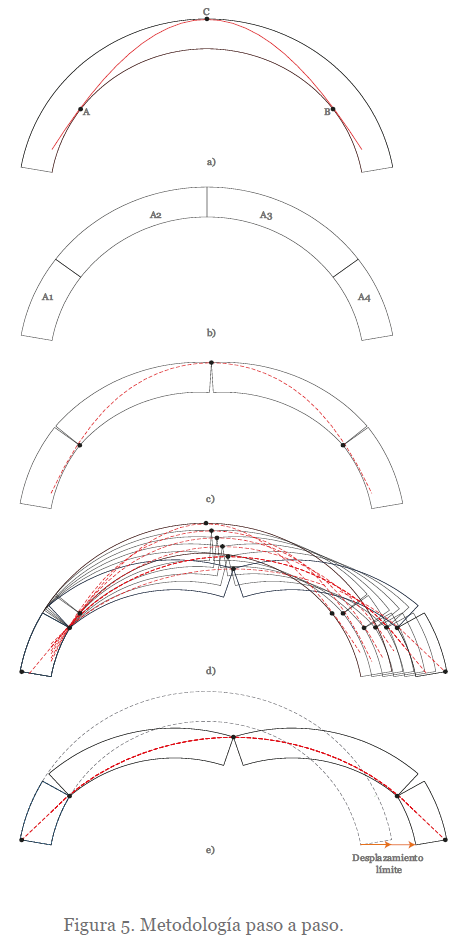

El principal objetivo de este artículo es describir el método seguido, junto con la herramienta asociada, para hallar el desplazamiento límite horizontal, hacia el exterior, de arcos de fábrica de cualquier directriz.

Este estudio incluye también la consideración del relleno granular, analizado paramétricamente para diferentes alturas. Los resultados representan gráficamente el máximo incremento de luz que los arcos de fábrica pueden experimentar en función de su geometría y relaciones canónicas. Estas gráficas ayudan en la práctica profesional para obtener los desplazamientos máximos esperables sin necesidad de realizar un análisis no lineal geométrico. Finalmente, se presenta la aplicación de lo expuesto a un caso práctico real.

1.3. Organización del artículo

En primer lugar, se presenta una breve síntesis del estado del conocimiento de arcos de fábrica sobre soportes con desplazamientos impuestos. Se describe después la metodología utilizada para el análisis de desplazamientos límite en los arcos de fábrica, con la herramienta que posibilita el cálculo. A continuación, se presentan los resultados de los análisis realizados. Tras exponer el caso práctico analizado, se presentan finalmente las conclusiones y se plantean futuras investigaciones.

2. ESTADO DE LA CUESTIÓN

El análisis de una estructura de fábrica se basa en las líneas de empuje a partir de las siguientes hipótesis (2-4(2) Heyman, J. (1966). The stone skeleton. International Journal of Solid and Structures, 2(2): 249-279. http://dx.doi.org/10.1016/0020-7683(66)90018-7.
(3) Huerta Fernández S. (2004). Arcos, bóvedas y cúpulas: geometría y equilibrio en el cálculo tradicional de estructuras de fábrica. Madrid: Instituto Juan de Herrera.
(4) Todisco, L., León, J. (2017). Criterios de análisis y comprobación de estructuras de fábrica. En: J.M. Goicolea, J. León (Eds.), Los Puentes Piedra (o Ladrillo) Antaño y Hogaño (pp. 158-168). Madrid: Fundación Juanelo Turriano.
):

Estas tres hipótesis se pueden resumir diciendo que la fábrica se comporta como un material perfectamente plástico en tracción y perfectamente rígido en compresión y cortante. Las hipótesis 1 y 3 se basan en el hecho que, generalmente, el nivel tensional al que está sometida la fábrica es mucho menor que su resistencia a compresión y cortante. No obstante, suponer infinitas las capacidades resistentes de los materiales puede quedar en algunos casos del lado de la inseguridad (5(5) Martínez Martínez, J.L. (2003). Determinación teórica y experimental de diagramas de interacción de esfuerzos en estructuras de fábrica y aplicación al análisis de construcciones históricas (Tesis doctoral). Universidad Politécnica de Madrid.
). En otras palabras, encontrar una situación equilibrada (una línea de empujes situada en el interior de la fábrica) es condición necesaria, pero no suficiente, para pronunciarse acerca de la seguridad de la estructura. Luego, hay que controlar que las tensiones normales o tangenciales, o ambas combinadas, no sobrepasan la envolvente de rotura, definida a partir de la expresión de Mann-Müller (6(6) Mann, W., Muller, H. (1982). Failure of shear-stressed masonry - An enlarged theory, tests and application to shear-walls, Proceedings of the British Ceramic Society. 30(1): 233-235.
) y, por lo tanto, confirmar las hipótesis hechas previamente. Además, debe considerarse que, aunque la resistencia de la fábrica a corte sea baja, el aparejo dispuesto en arcos y bóvedas hace que en la mayoría de las ocasiones la línea de empujes sea casi ortogonal a la superficie de deslizamiento (tendeles) y, por lo tanto, los esfuerzos tangenciales sean pequeños. Finalmente, la hipótesis 2 está del lado de la seguridad y equivale a considerar despreciables tanto la resistencia a tracción del mortero como la adherencia de éstas a las piezas.

El análisis basado en línea de empujes se enmarca en los teoremas de los límites inferior y superior de la teoría de la plasticidad. Así, a los efectos de este artículo, cabe recordar que el teorema del límite inferior, aplicado a las estructuras de fábrica, se puede enunciar de la siguiente manera: “Si es posible definir una línea de empujes que se encuentre en equilibrio bajo la acción de las cargas exteriores, y que esté contenida en el espesor de las piezas, la estructura será estable para esas cargas, que serán inferiores a las de colapso”.

Un arco de fábrica cuyos arranques se desplazan horizontalmente, que es el objeto de este estudio, puede alcanzar el colapso de dos maneras: por un mecanismo simétrico de cinco rótulas (mecanismo similar al arco de espesor mínimo) o un mecanismo de tres rótulas alineadas si el canto es suficientemente grande (7(7) Coccia, S., Di Carlo, F., Rinaldi Z. (2015). Collapse displacements for a mechanism of spreading-induced supports in a masonry arch. International Journal of Advanced Structural Engineering, 3(7): 307-320. https://doi.org/10.1007/s40091-015-0101-x.
). Para la mayoría de los arcos, el fallo estará gobernado por el mecanismo de colapso de cinco rótulas, siendo la parte central del arco un arco de tres rótulas que se deforma para acomodarse al cambio de geometría. Se trata de un problema no lineal geométrico porque, a medida que la luz aumenta, la ubicación de la rótula del intradós puede cambiar de posición y moverse hacia la clave del arco.

Un estudio relevante y pionero sobre la cuestión fue el de Ochsendorf (1(1) Ochsendorf, J. (2002). Collapse of masonry structures (Tesis Doctoral). University of Cambridge. Recuperado de http://www.repository.cam.ac.uk/handle/1810/244820.

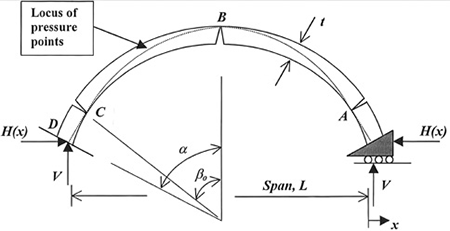

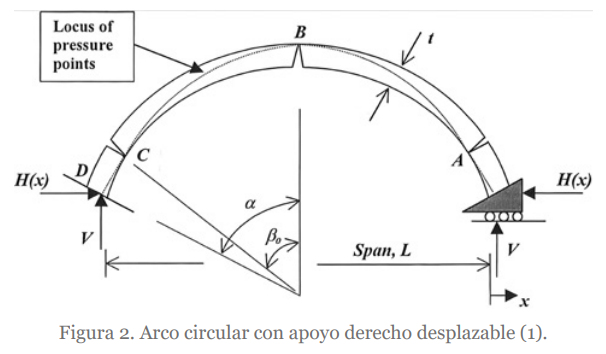

), del cual se reproduce la Figura 2, que pone de manifiesto cómo un movimiento hacia afuera de un arranque, el derecho en este caso, provoca la formación de tres rótulas (A, B y C), dos de las cuales se ubican en el intradós (A y C) y una en el trasdós (B). Una vez conocida la ubicación de estas rótulas es posible determinar el empuje horizontal asociado a esta situación. Si el desplazamiento impuesto sigue aumentando, las piezas en que se ha dividido el arco se desplazarán y rotarán de manera acorde a la cinemática de sólido rígido. La clave del arco (B) desciende y el empuje aumenta debido al cambio de la geometría. Es importante mencionar que, aunque se vaya incrementando el desplazamiento, la componente vertical de la reacción permanecerá constante, mientras que la componente horizontal aumentará (1(1) Ochsendorf, J. (2002). Collapse of masonry structures (Tesis Doctoral). University of Cambridge. Recuperado de http://www.repository.cam.ac.uk/handle/1810/244820.
).

En el mismo trabajo, Ochsendorf (1(1) Ochsendorf, J. (2002). Collapse of masonry structures (Tesis Doctoral). University of Cambridge. Recuperado de http://www.repository.cam.ac.uk/handle/1810/244820.
) analizó una serie de arcos circulares para determinar el desplazamiento horizontal máximo antes de que se produjera el colapso. Se estudiaron arcos circulares con ángulos de 80° a 180° (α=40° a 90°) y con diferentes relaciones de espesor/radio. Los valores correspondientes al incremento de luz que ocasionan el colapso se presentan en la Figura 3 en tanto por ciento respecto de la luz inicial. Se advierte una tendencia casi lineal para diferentes relaciones de espesor/radio. Cada curva comienza con la mínima relación de espesor-radio, y el desplazamiento límite se calcula para valores crecientes de espesores.

Más recientemente, otros investigadores han realizado estudios sobre desplazamientos impuestos horizontales aplicados a arcos circulares (8(8) Di Carlo, F., Coccia, S., Rinaldi, Z. (2018). Collapse load of a masonry arch after actual displacements of the supports. Archive of Applied Mechanics, 88, 1545-1558. https://link.springer.com/10.1007/s00419-018-1386-6.
), arcos elípticos (9(9) Di Carlo, F., Coccia, S. (2020). Collapse state of elliptical masonry arches after finite displacements of the supports. Engineering Failure Analysis. 114, 104593. https://doi.org/10.1016/j.engfailanal.2020.104593.
), arcos apuntados (10(10) Galassi, S., Misseri, G., Rovero, L., Tempesta, G. (2020). Analysis of masonry pointed arches on moving supports: A numeric predictive model and experimental evaluations. En: Lecture Notes in Mechanical Engineering (pp. 2048-2068). Netherlands: Springer. https://link.springer.com/10.1007/978-3-030-41057-5_163.
), bóvedas de directriz circulares (11(11) Zampieri, P., Amoroso, M., Pellegrino, C. (2019). The masonry buttressed arch on spreading support. Structures, 20, 226-236. https://doi.org/10.1016/j.istruc.2019.03.008.
), bóvedas de crucería (12(12) Intrigila, C., Nodargi, N.A., Bisegna, P. (2019). Square Cross Vaults on Spreading Supports. En: RILEM Bookseries (pp. 1045-1053). Netherlands: Springer. https://link.springer.com/10.1007/978-3-319-99441-3_113.
) e incluso combinando desplazamientos verticales y horizontales (13-15(13) Galassi, S., Misseri, G., Rovero, L., Tempesta, G. (2018). Failure modes prediction of masonry voussoir arches on moving supports. Engineering Structures. 173, 706-717. https://doi.org/10.1016/j.engstruct.2018.07.015.
(14) Zampieri, P., Faleschini, F. Zanini, M.A., Simoncello, N. (2018). Collapse mechanisms of masonry arches with settled springing. Engineering Structures, 156, 363-374. https://doi.org/10.1016/j.engstruct.2017.11.048.
(15) Barba, J. (2018). Vertical Limit Displacements of Masonry Structures (TFM). Universidad Politécnica de Madrid.

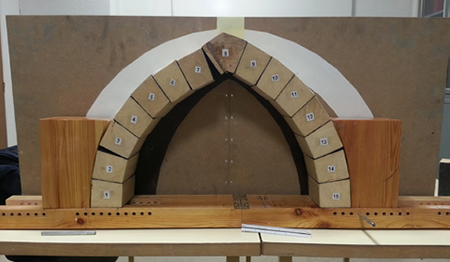

). Para corroborar los resultados numéricos se han realizado ensayos a escala (16(16) Masciotta, M.G., Brigante, D., Barontini, A., Pellegrini, D., Lourenço, P.B., Fabbrocino, G., Padovani, C., Girardi, M. (2020) Experimental and Numerical Investigations of a Segmental Masonry Arch Subjected to Horizontal Settlements. En: Proceedings of ARCH 2019 (pp. 413-421). https://doi.org/10.1007/978-3-030-29227-0_43.
) y se han analizado ejemplos reales (17(17) Acikgoz, S., Soga, K. , Woodhams, J. (2017). Evaluation of the response of a vaulted masonry structure to differential settlements using point cloud data and limit analyses. Construction and Building Materials, 150, 916-931. https://doi.org/10.1016/j.conbuildmat.2017.05.075.
). Todas estas investigaciones recientes están limitadas a arcos cuyos intradós y trasdós pueden expresarse a través de formulaciones analíticas, pero la experiencia ha puesto de manifiesto que las geometrías de los arcos son mucho más variadas, especialmente si se deforman. Además, en los estudios anteriores no se considera la muy relevante contribución de los rellenos en la estabilidad de estas estructuras. Estas son las razones por las cuales se ha realizado el estudio que se presenta en este artículo.

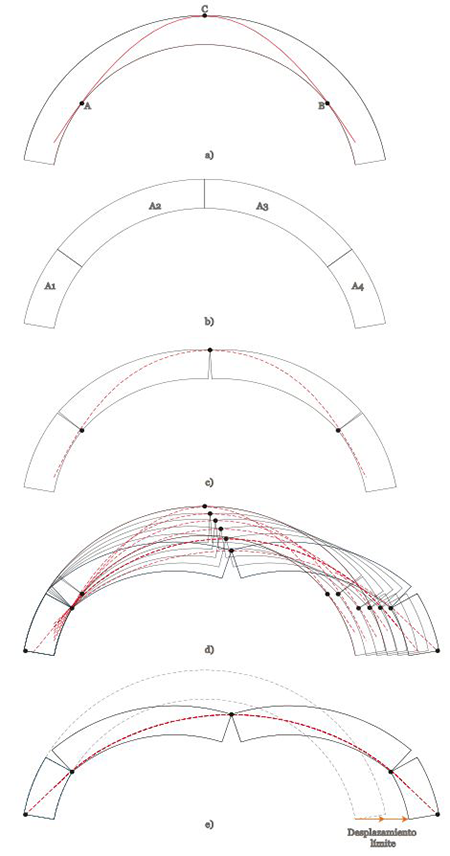

4.1. Arcos de directriz circular

En primer lugar, se han estudiado seis diferentes configuraciones de arcos de directriz circular, iguales a las empleadas en (1(1) Ochsendorf, J. (2002). Collapse of masonry structures (Tesis Doctoral). University of Cambridge. Recuperado de http://www.repository.cam.ac.uk/handle/1810/244820.

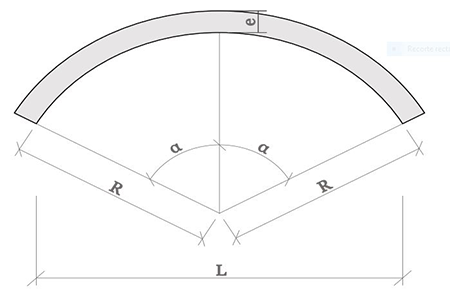

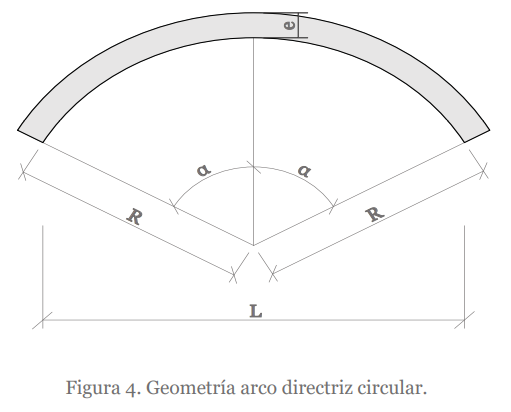

) para, básicamente, validar la metodología. El ángulo α (definido en las figuras 1 y 3)) varía desde 40° hasta 90° en cada configuración y, para un mismo ángulo, se han analizado arcos con diferentes relaciones espesor-radio.

Arcos de directriz circular bajo peso propio

 ⌅

Con la herramienta se ha obtenido el porcentaje de incremento de luz máxima correspondiente a cada configuración, antes del colapso, variando la relación e/R (figura 6). A igualdad de tipología de arco (mismo radio, mismo material y abarcando el mismo ángulo), cuanto mayor sea el espesor, como resulta esperable, mayor es el desplazamiento límite horizontal.

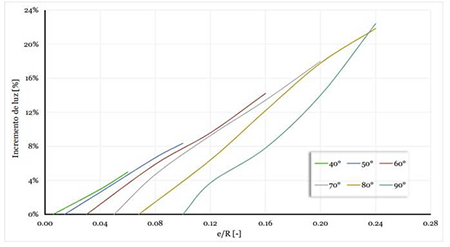

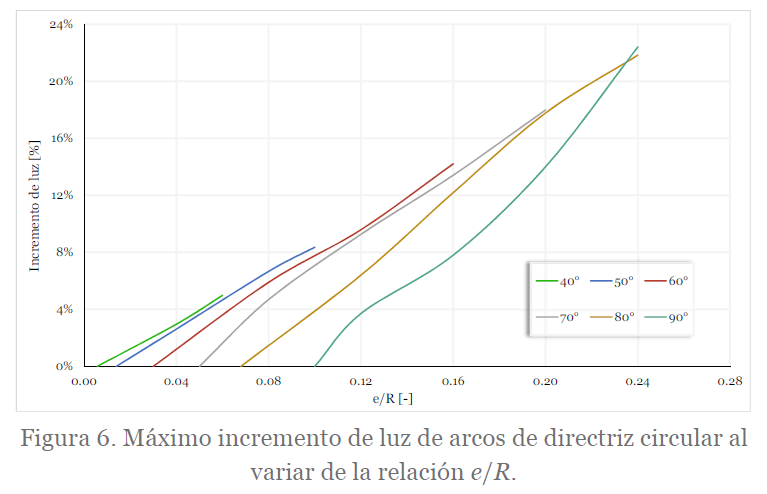

Figura 6.  Máximo incremento de luz de arcos de directriz circular al variar de la relación e/R.

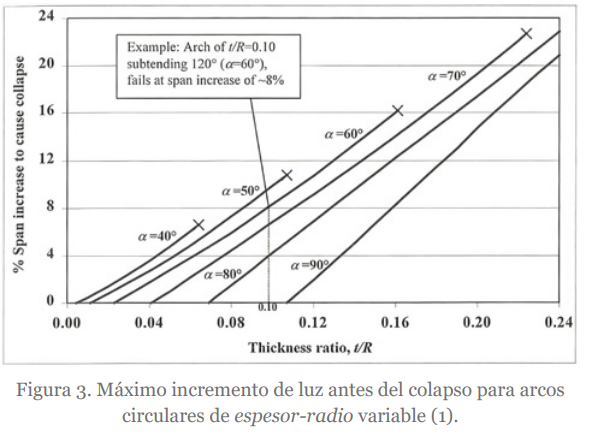

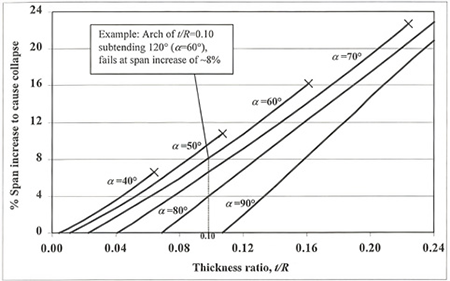

La gráfica que se obtiene es, de hecho, equivalente a la que se muestra en la Figura 3 obtenida por (1(1) Ochsendorf, J. (2002). Collapse of masonry structures (Tesis Doctoral). University of Cambridge. Recuperado de http://www.repository.cam.ac.uk/handle/1810/244820.
). Los porcentajes de error entre máximo incremento de luz obtenido por el procedimiento descrito anteriormente y el obtenido por (1(1) Ochsendorf, J. (2002). Collapse of masonry structures (Tesis Doctoral). University of Cambridge. Recuperado de http://www.repository.cam.ac.uk/handle/1810/244820.
) no superan el 2%, lo que permite validar la herramienta. Con las gráficas de la Figura 6, es posible obtener líneas de tendencia y determinar ecuaciones que permitan obtener el desplazamiento límite en arcos de directriz circular bajo propio peso, conociendo el valor de la relación e/R. Las ecuaciones se presentan a continuación para facilitar su tratamiento digital, conjuntamente con el coeficiente de determinación r².

Para α = 40°, con valor de r² = 1.00

[1]  $∆L=2.7108 {(e/R)}^2+0.7401\left(e/R\right)-0.0044$

Para α = 50°, con valor de r² = 0.99

[2]  $∆L=-1.0434 {\left(e/R\right)}^2+1.0988\left(e/R\right)-0.0155$

Para α = 60°, con valor de r² = 0.99

[3]  $∆L=-0.3364 {\left(e/R\right)}^2+1.142\left(e/R\right)-0.0332$

Para α = 70°, con valor de r² = 0.99

[4]  $∆L=-1.4353 {\left(e/R\right)}^2+1.5304\left(e/R\right)-0.0705$

Para α = 80°, con valor de r² = 0.99

[5]  $∆L=-0.5688 {\left(e/R\right)}^2+1.4731\left(e/R\right)-0.0996$

Para α = 90°, con valor de r² = 0.99

[6]  $∆L=4.0241 {\left(e/R\right)}^2+0.1715\left(e/R\right)-0.0511$

Considerando que la relación e/R es solamente válida para los arcos de directriz circular, en la Figura 7 se muestra la gráfica empleando la relación e/L, en lugar de e/R, donde L es la luz libre entre arranques. El empleo de la luz, en lugar del radio, facilita la comparación de los resultados obtenidos para arcos de directriz circular con arcos de otras formas, tal y como se verá más adelante.

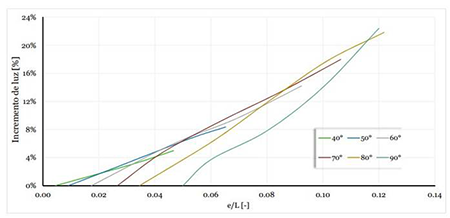

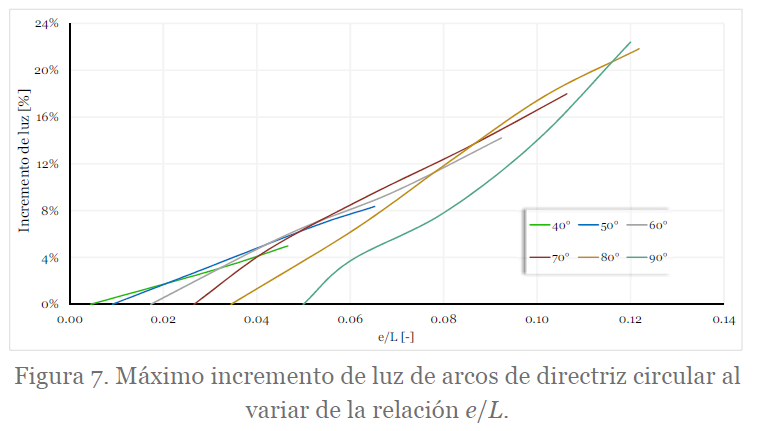

Figura 7.  Máximo incremento de luz de arcos de directriz circular al variar de la relación e/L.

Arcos de directriz circular con relleno granular

 ⌅

La existencia de relleno granular es común en la mayoría de los arcos de fábrica existentes y su importancia trascendental en la seguridad estructural ha sido analizada en otros trabajos de este mismo grupo de investigación (22(22) Autodesk (2020). AutoCad. https://www.autodesk.es/products/autocad/.
, 23(23) Ramos, A., León, J. (2013). Clasificación morfológica de los rellenos en el trasdós de bóvedas de fábrica, Informes de la Construcción. 65(532), 471-480. doi: https://doi.org/10.3989/ic.12.062.
). En este artículo se estudia el papel que pueden jugar los rellenos granulares en el desplazamiento límite. En primer lugar, se establecen las posibles alturas del relleno granular: uno, dos y tres tercios de la altura del arco (flecha más espesor, aproximadamente). Las tres posibles configuraciones del relleno granular se muestran en la Figura 8. Una vez establecido un peso específico para el relleno, con la misma herramienta es posible calcular el peso del mismo que se suma al de las dovelas. En el caso de una bóveda, por ejemplo, el terreno que empuja no es indefinido, sino que queda delimitado por el muro que lo contiene. De esta manera pueden definirse diferentes zonas cuyos empujes horizontales son diferentes: por un lado, una zona (la superior) que puede desarrollar empujes similares a los de la teoría clásica (p.e. Coulomb y Rankine), y, por otro, una zona (la inferior) en la cual los empujes son menores por la proximidad del muro (efecto silo). Los estudios realizados demuestran que el empuje que actúa en el trasdós de la bóveda considerando el efecto de paredes próximas es alrededor el 30-40% del empuje calculado según las teorías clásicas (19(19) Ramos, A. (2015). Caracterización estructural de los rellenos situados en el trasdós de bóvedas de edificios históricos (Tesis Doctoral). Universidad Politécnica de Madrid. Recuperado de http://oa.upm.es/38758/
, 23(23) Ramos, A., León, J. (2013). Clasificación morfológica de los rellenos en el trasdós de bóvedas de fábrica, Informes de la Construcción. 65(532), 471-480. doi: https://doi.org/10.3989/ic.12.062.
). En este análisis, del lado de la seguridad en este caso, se considera que el relleno granular no moviliza ningún empuje horizontal en el arco. En la Figura 9 se muestran las gráficas correspondientes a los arcos de directriz circular con relleno granular para cada valor del ángulo α. Como en (1(1) Ochsendorf, J. (2002). Collapse of masonry structures (Tesis Doctoral). University of Cambridge. Recuperado de http://www.repository.cam.ac.uk/handle/1810/244820.
), el máximo valor de e/L para el que se dibujan las gráficas se establece como aquél para el que el empuje del arco al colapsar es igual a 5 veces el empuje mínimo. El análisis pone de manifiesto que el aporte del relleno granular es de enorme importancia para el equilibrio del arco; por ejemplo, un arco con un relleno granular hasta dos tercios de altura total (algo muy razonable según (19(19) Ramos, A. (2015). Caracterización estructural de los rellenos situados en el trasdós de bóvedas de edificios históricos (Tesis Doctoral). Universidad Politécnica de Madrid. Recuperado de http://oa.upm.es/38758/
)), a=90º y una relación e/L de 0.06 (Figura 9), puede aumentar hasta 4 veces el desplazamiento horizontal límite que tendría sin la presencia del relleno. También se observa que la influencia del relleno granular es tanto mayor cuanto menos rebajado es el arco, siendo máxima en arcos de medio punto.

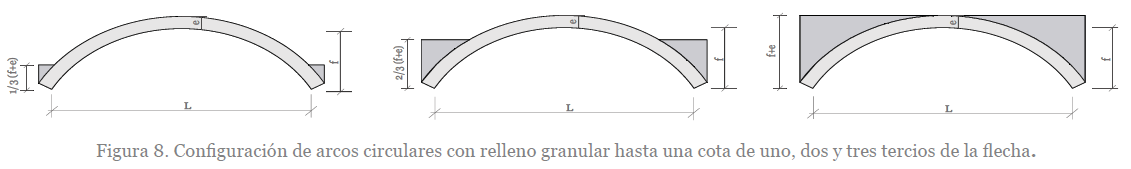

Figura 8.  Configuración de arcos circulares con relleno granular hasta una cota de uno, dos y tres tercios de la flecha.

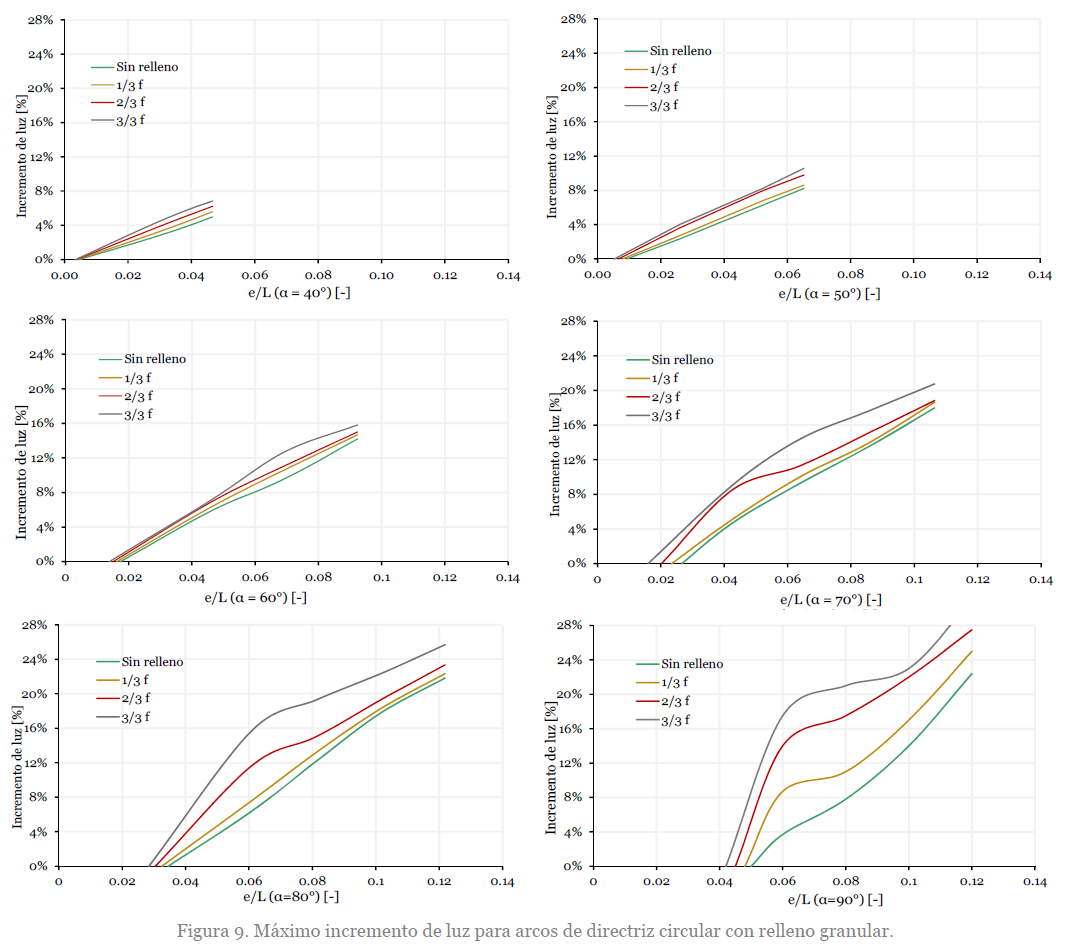

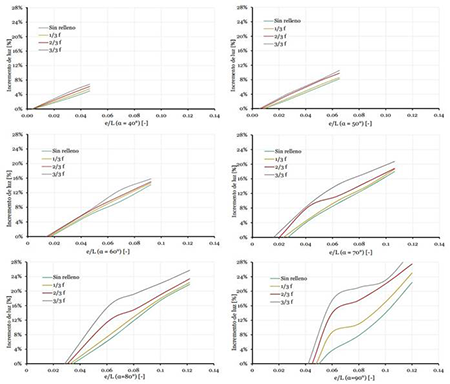

Figura 9.  Máximo incremento de luz para arcos de directriz circular con relleno granular.

Es importante señalar que la influencia del relleno rígido puede anularse si éste se separa del trasdós del arco a lo largo del proceso cinemático, lo que obliga al técnico a elegir cuidadosamente el valor de α si éste estuviera condicionado por el relleno rígido.

4.2. Arcos apuntados

La metodología descrita y la herramienta desarrollada se han aplicado al estudio de los arcos apuntados, tan frecuentes en edificios góticos. Cabe recordar que la bibliografía sobre el desplazamiento horizontal límite en arcos apuntados es muy escasa (10(10) Galassi, S., Misseri, G., Rovero, L., Tempesta, G. (2020). Analysis of masonry pointed arches on moving supports: A numeric predictive model and experimental evaluations. En: Lecture Notes in Mechanical Engineering (pp. 2048-2068). Netherlands: Springer. https://link.springer.com/10.1007/978-3-030-41057-5_163.

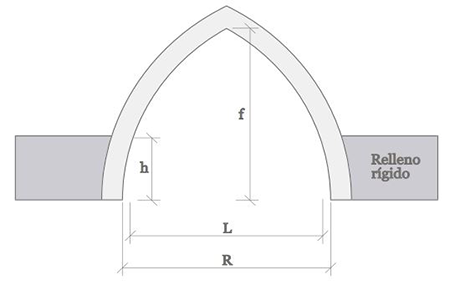

). Siguiendo la misma metodología empleada para los arcos de directriz circular, se establece la altura h que definirá la posición del relleno rígido. En este caso, la relación a emplear será la ratio e/L (Figura 10), siendo e el espesor del arco, con f y L definidos en la Figura 10. De igual manera que en el arco circular, así se definen el intradós y extradós del arco apuntado. En este caso se analiza un arco apuntado cuyos semiarcos están determinados por circunferencias únicas.

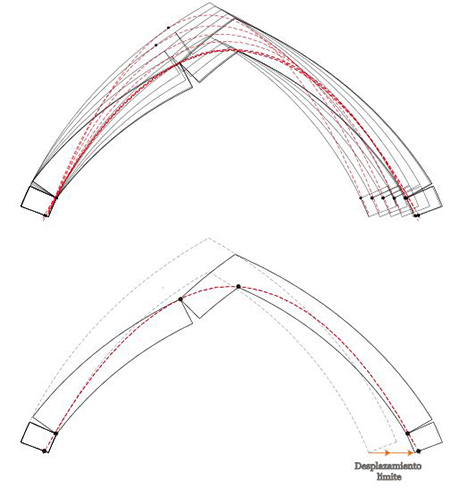

En la Figura 11, se presenta la evolución de las deformadas para incrementos de desplazamiento impuesto de un estribo. En este tipo de geometría, es posible que la línea de empujes sea tangente en dos puntos en el extradós, en la zona de clave, para la hipótesis buscada de empuje mínimo. Si se consideran las dos rótulas, sumando a las dos rótulas del intradós, la estructura estaría ante un mecanismo de colapso al pasar súbitamente de dos a cuatro rótulas, lo que sucedería en la hipótesis más bien poco probable de absoluta simetría de arco, despiece y aparejo de dovelas reales, juntas, …

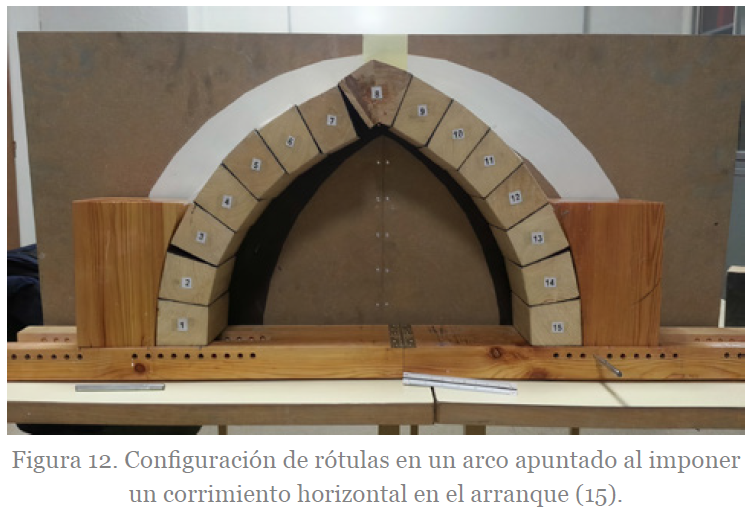

Por ello, en este análisis ha de considerase una sola rótula, en este caso, por ejemplo (es indiferente) la rótula de la izquierda. Eso es lo que se ha observado en ensayos en laboratorio (Figura 12), que demuestran por dónde empieza a abrirse el arco cuando existen desplazamientos horizontales. Si el modelo se hubiera construido con un número muy elevado de dovelas, y simetría perfecta (que no existe), deberían apreciarse las dos rótulas teóricas en clave. Cabe recordar que, al tratarse de un problema de equilibrio, un modelo a escala reducida es perfectamente válido como herramienta experimental ya que no existe efecto de escala. Además, el modelo permite observar el cambio de posición de rótulas que experimenta la geometría adaptándose a la nueva condición de contorno conforme aumenta el desplazamiento horizontal. En esta situación, la línea de empujes será tangente en los nuevos puntos.

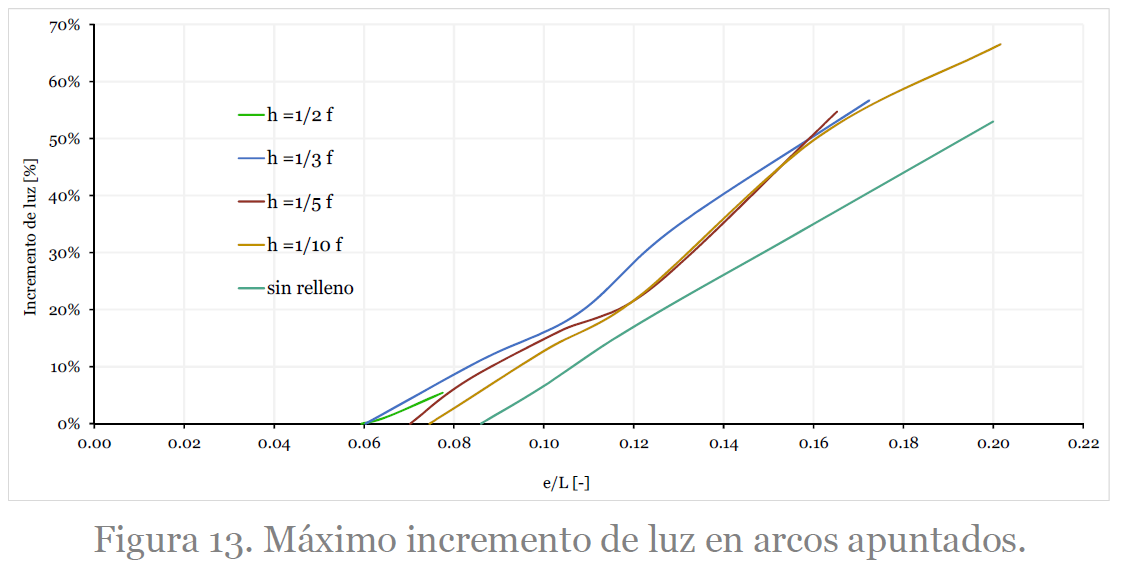

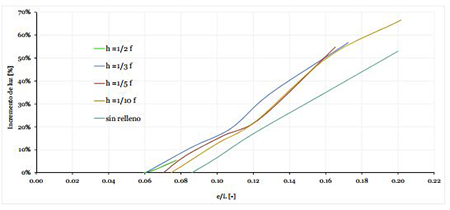

Aplicando el análisis a varias geometrías de arcos apuntados, definidos por una altura variable de h y con la variación de su canto e, se obtienen las curvas de la Figura 13. En ellas se representa el valor de e/L versus el porcentaje de incremento de luz que puede experimentar el arco antes del colapso. En esta parte del análisis se considera únicamente la acción del peso propio.

Al comparar los resultados obtenidos para arcos de directriz circular y arcos apuntados, se observa que los arcos apuntados presentan una mayor estabilidad frente a desplazamientos horizontales impuestos, es decir, admiten mayores desplazamientos impuestos a igualdad de luz y de esbeltez. Esto ocurre porque, debido al mecanismo de colapso, el arco siempre termina colapsando hacia el interior y el recorrido cinemático es tanto mayor cuanto mayor sea la flecha. En arcos muy rebajados, donde el espacio a recorrer es menor, el recorrido aceptable es netamente menor. Con los resultados obtenidos a través de la herramienta, y con la gráfica expuesta, es posible aproximar los resultados a ecuaciones con el objetivo de determinar el desplazamiento límite para cualquier relación de e/L. Dichas ecuaciones se presentan a continuación para facilitar su digitalización y uso práctico.

Para h=1/2 f, con valor de r² = 1.00

Para h=1/3 f, con valor de r² = 1.00

Para h=1/5 f, con valor de r² = 0.99

Para h=1/10 f, con valor de r² = 0.99

Sin relleno, con valor de r² = 1.00

4.3. Arco carpanel

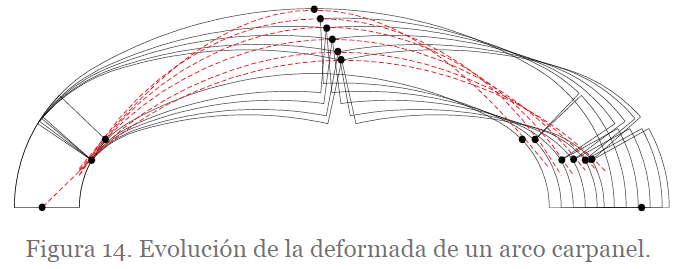

Como se ha anticipado, la herramienta desarrollada permite deducir el desplazamiento límite de arcos de cualquier geometría. Por ejemplo, se ha analizado un arco carpanel del palacio Carlos V en Granada. El arco tiene una relación e/L de 0.14 y una relación f/L de 0.29. La evolución de la deformada hasta encontrar el desplazamiento límite se presenta en la Figura 14, dando como resultado un incremento de luz del 11.70%.

5.1. Descripción

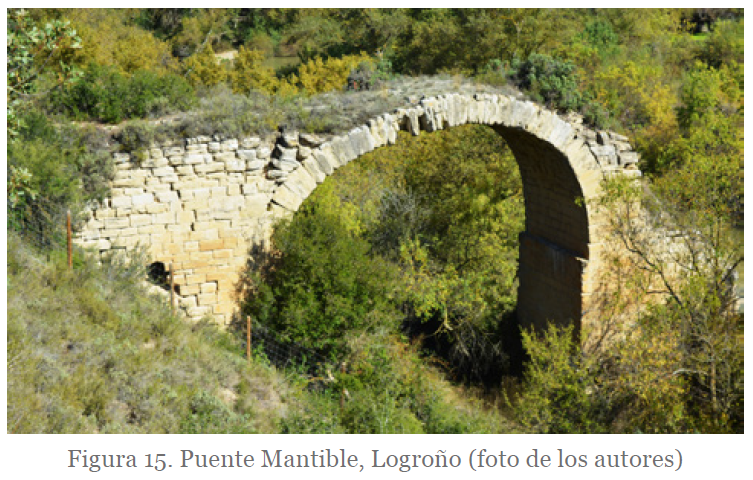

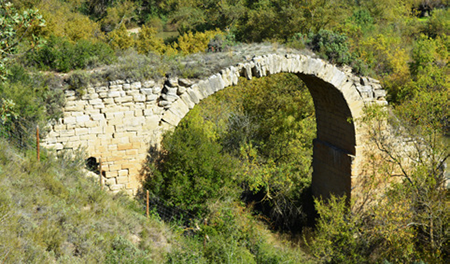

En este apartado se presenta la aplicación de la metodología a un caso de estudio concreto, el puente Mantible (Logroño), (quizás) romano que, con el paso del tiempo, ha ido perdiendo bóvedas, quedando en pie hoy en día únicamente dos arcos de medio punto (Figura 15). El puente fue declarado Patrimonio Histórico de España el 25 de enero de 1983.

Inspecciones recientes han puesto de manifiesto cómo uno de sus arcos se había desplazado 0.43 m horizontalmente hacia afuera, debido al giro de la pila situada al borde del cauce, conduciendo a la geometría en el estado actual fuera la que muestra la Figura 16.

Además del desplazamiento sufrido, debido al paso de los años, la estructura ha perdido material. El origen de estos deterioros, con fisura longitudinal propia de hendimiento por compresión localizada puede asociarse a elevadas tensiones de compresión en ciertas zonas de la bóveda, a la meteorización ambiental o a ambas cosas (Figura 17).

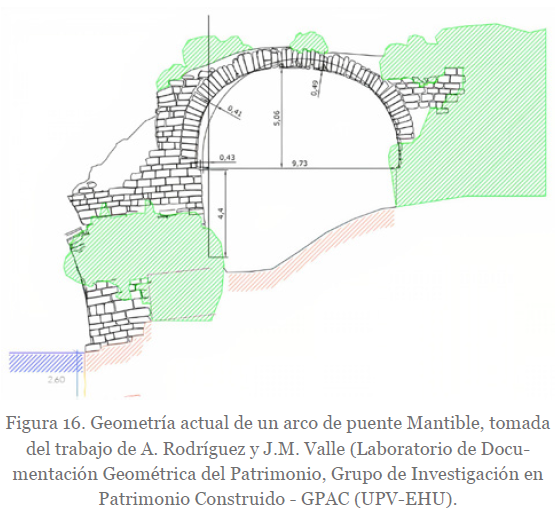

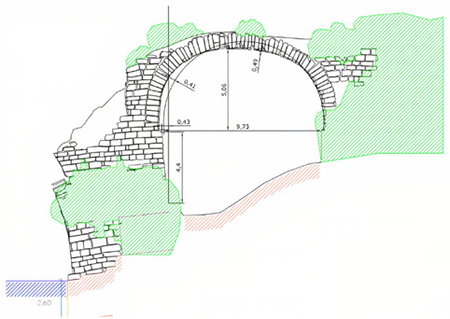

Los datos proporcionados para el estudio de este arco de originaria directriz circular son: radio 4.87 m, luz 9.74 m, y espesor de 0.80 m. Por tanto, e/L = 1/12. Estos valores corresponden al estado inicial del arco, es decir, recién construido. Se ha supuesto que el espesor es uniforme en todo el ancho de la bóveda.

5.2 Análisis paramétrico

Debido a la evidente pérdida de materiales se ha realizado un análisis paramétrico considerando varios espesores del arco para estimar su influencia en el desplazamiento límite de la pila. Se considera el arco trabajando sólo a peso propio ya que, de acuerdo con los levantamientos previos que se han realizado, existe un desprendimiento del relleno rígido cuyo aporte actual es casi nulo. A ese respecto hay que añadir que, a diferencia del relleno suelto o granular, el rígido se separa del trasdós de la bóveda y, por tanto, no colabora allí donde se despega, como se ha anticipado más arriba, en este mismo artículo.

5.3. Resultados

Si no se considerara la pérdida de mortero, es decir, si no se redujera el espesor de 0.75 m, el valor del desplazamiento límite obtenido con la herramienta es de 0.76 m (7.8% de la luz primitiva). Considerando que la estructura ya ha sufrido un desplazamiento de 0,43 m, se deduce que quedarían 0.33 m hasta alcanzar el colapso. En la tabla 1 se muestran los valores máximos obtenidos variando el espesor de la pieza. Una reducción del 7% del espesor lleva una reducción del desplazamiento límite del 26%.

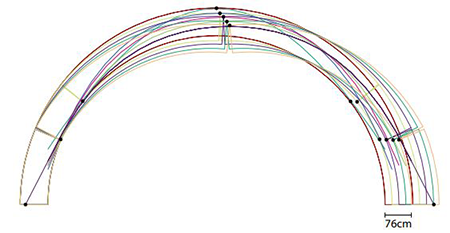

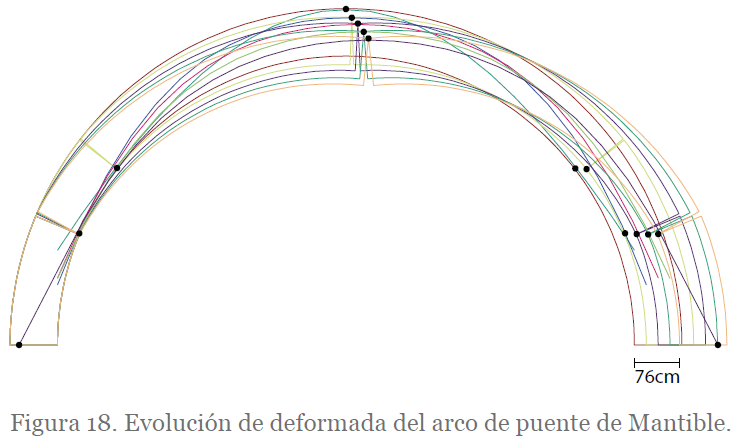

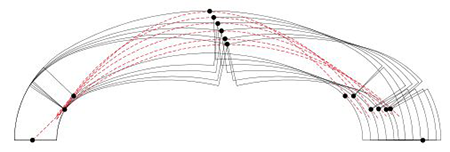

En la Figura 18 se presentan las secuencias de deformadas del arco debidas a unos desplazamientos impuestos horizontales hacia el exterior, hasta alcanzar el colapso.

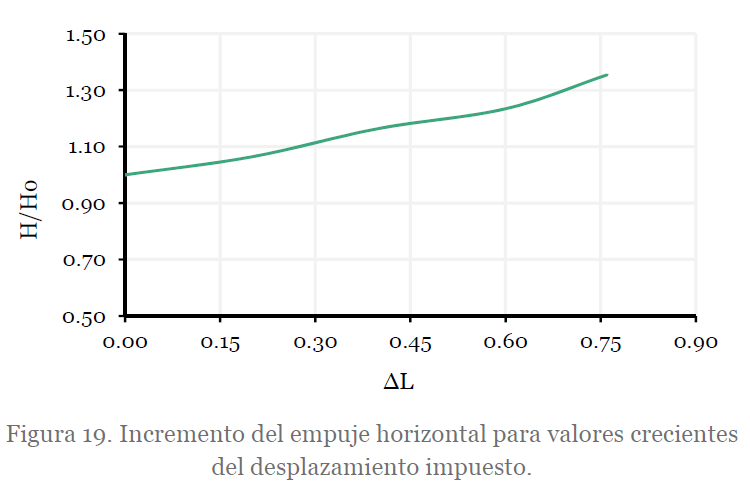

El incremento de desplazamiento impuesto lleva implícito una reducción de la flecha que, a su vez, genera un incremento del empuje horizontal. El arco en su estado inicial, cargado bajo su propio peso, moviliza un empuje horizontal de 47.26 kN. La figura 19 presenta la evolución (relativa con respecto al empuje para desplazamiento nulo) de los empujes horizontales para diferentes valores de desplazamiento impuesto, hasta alcanzar al colapso. La velocidad de crecimiento del empuje no es monótona debido a la no linealidad del problema y al cambio de posición de las rótulas (figura 18). Al producirse el colapso, el arco habrá incrementado la componente horizontal de la reacción en un 35%, manteniéndose constante, lógicamente, la vertical. Dicho análisis es determinante para estudiar un posible vuelco de la pila sobre la que apoya la bóveda.
